Série G - RST 8-RKWT 8-344

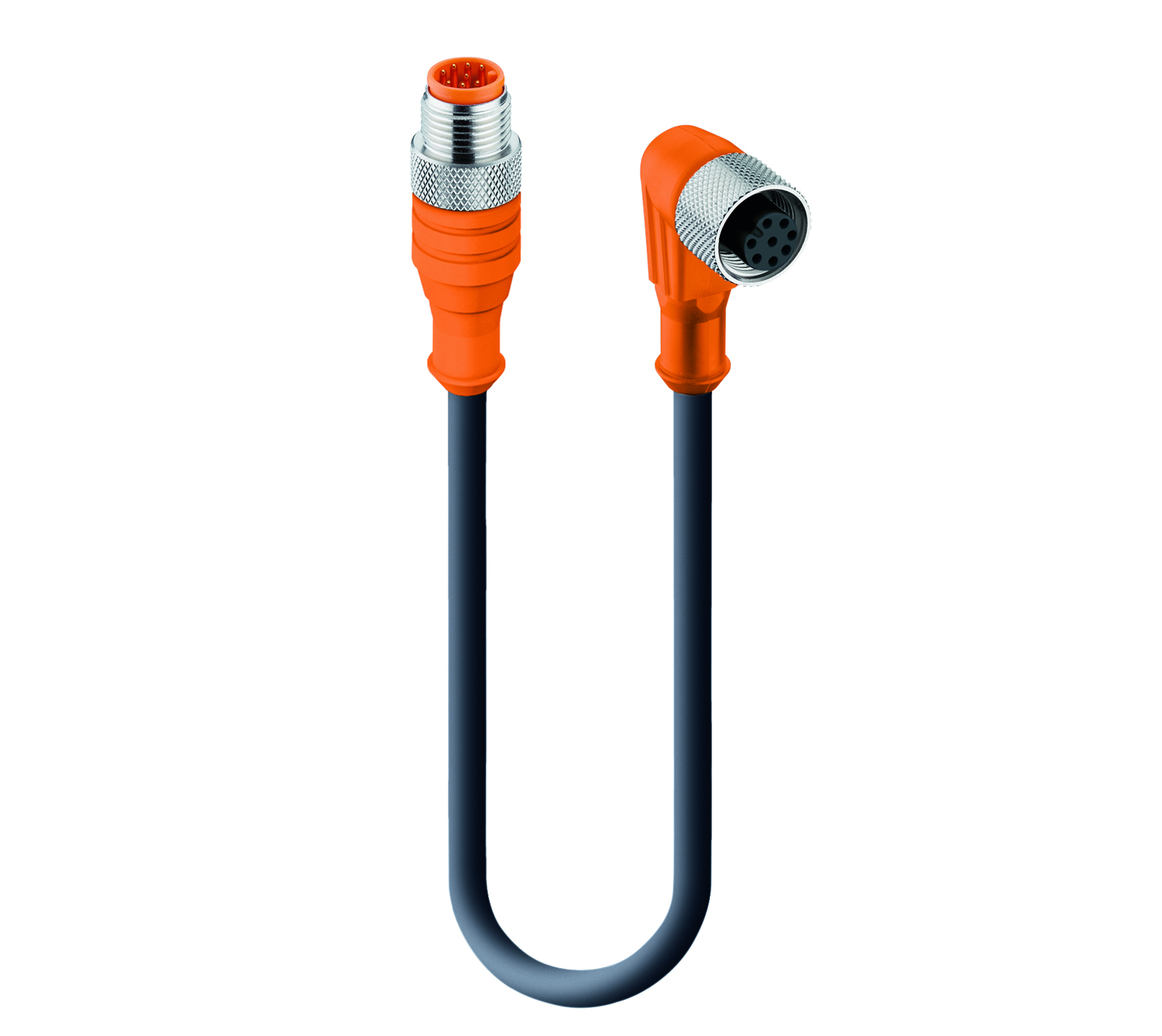

Cordon double pour capteur/actionneur : connecteur standard M12 mâle droit, orange, codage A, 8 broches, vers connecteur standard M12 femelle coudé, orange, codage A, 8 broches, 30 V CA/CC, 2 A ; câble PUR noir, 8 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Vue de face côté 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Famille de produits	Connecteurs pour capteurs et actionneurs
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	30 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	30 V AC/DC
Courant nominal	2 A
Courant nominal (UL)*	2 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 standard
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis de couplage
Nombre de broches	8
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 50 °C
Degré de protection/Indice IP**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU-GF
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Orange
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	344
Taille du conducteur	0.25 mm²
Nombre de fils	8
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 M
Cycles (Torsion)	˃ 5 M @ ± 360 ° /1 m
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 6,0 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.20 mm
Température ambiante (installation fixe)	- 50 °C - + 80 °C
Température ambiante (installation flexible)	- 25 °C - + 80 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-2-2, VDE 0482-332-2-2, CEI 60332-2-2, CSA FT-2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; bonne résistance aux microbes et à l'hydrolyse ; principalement exempt de diffusion de plastifiants ; exempt de PVC et de silicone ; flexibilité à froid

Données techniques côté 2

Côté 2 Sous-famille de produits	M12 standard
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Coudé
Type de fixation, côté 2	Écrou de couplage
Nombre de broches, côté 2	8
Code, côté 2	A
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 40 °C - + 90 °C
Température de fonctionnement (UL), côté 2	max. + 50 °C
Degré de protection/indice IP, côté 2**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard, coté 2	CEI 61076-2-101
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	TPU
Couleur du porteur de contact, côté 2	Noir
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 HB
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Orange
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	CuZn
Placage de la fixation, côté 2	En plaqué nickel
Matériau du joint torique, côté 2	FKM, vert
Couple de serrage (fixation), côté 2	M 12x1 : (50-60) Ncm, serrage à la main

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	DIN EN 50267-2-1, CEI 60754-1, VDE 0482-267-2-1
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
83934	RST 8-RKWT 8-344/2 M	2 m
93732	RST 8-RKWT 8-344/4 M	4 m
934636216	RST 8-RKWT 8-344/0,6 M	0.6 m
8818	RST 8-RKWT 8-344/1 M	1 m
6944	RST 8-RKWT 8-344/3 M	3 m
8819	RST 8-RKWT 8-344/1,5 M
