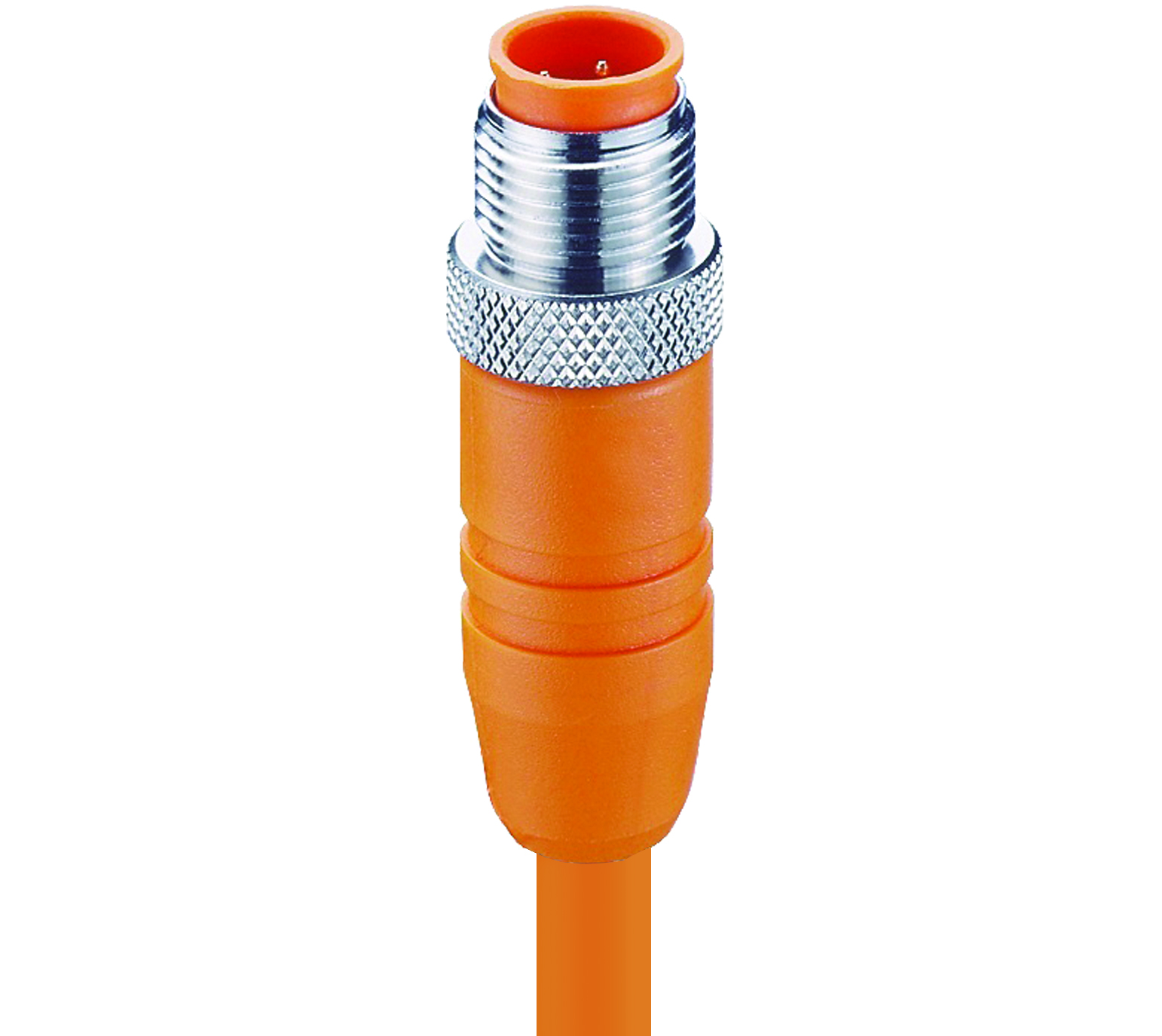

Série G -RSTS 4-182

Cordon d'alimentation simple pour capteur/actionneur standard M12 : mâle, droit, 4 broches, codage A, blindé, corps orange, 50 V CA / 60 V CC, 4 A ; câble orange en PVC, 4 fils, 0,34 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	4
Code, côté 1	A
Type de blindage	Blindé
Type de fixation	Vis de couplage
Tension nominale	60 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 25 °C - + 70 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPU
Couleur du corps moulé	Orange
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	CuZn, étamé

Circuit

Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	182
Taille du conducteur	0.34 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 15 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 5,0 ± 0,2 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø1.50 mm
Blindage complet (câble)	maillage métallique
Température ambiante (installation fixe)	- 40 °C - + 70 °C
Température ambiante (installation flexible)	+ 5 °C - + 70 °C
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la laque, exempt de silicone

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
