Série G -RSTS 8-299

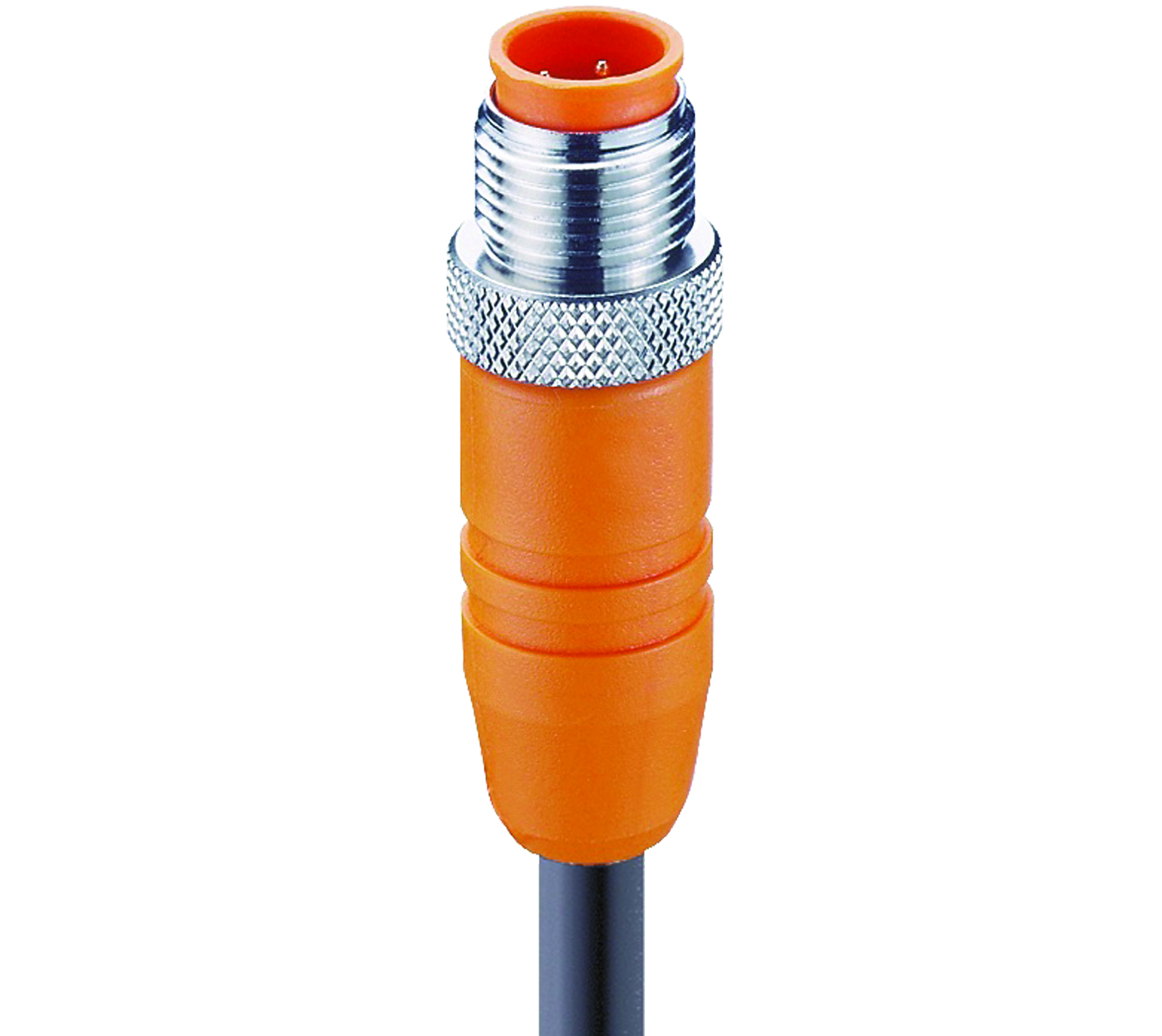

Cordon d'alimentation simple pour capteur/actionneur standard M12 : mâle, droit, 8 broches, codage A, blindé, corps orange, 30 V CA/CC, 2 A ; câble PUR noir, 8 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	8
Code, côté 1	A
Type de blindage	Blindé
Type de fixation	Vis de couplage
Tension nominale	30 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	30 V AC/DC
Courant nominal	2 A
Courant nominal (UL)*	2 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 50 °C
Degré de protection/Indice IP**	IP65, IP67, IP69K
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU-GF
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Orange
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	CuZn, étamé

Circuit

Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	299
Taille du conducteur	0.25 mm²
Nombre de fils	8
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir mat similaire RAL 9005
Diamètre D du câble	ø6.60 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø 1,20 ± 0,05 mm
Blindage complet (câble)	maillage métallique
Température ambiante (installation fixe)	- 50 °C - + 90 °C (UL : + 80 °C)
Température ambiante (installation flexible)	- 25 °C - + 90 °C (UL : + 80 °C)
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-2-2, VDE 0482-332-2-2, CEI 60332-2-2, CSA FT-2
Caractéristiques de câble	Bonne résistance aux microbes et à l'hydrolyse ; principalement exempt de diffusion de plastifiants ; exclusion du PVC et du silicone ; flexibilité à froid

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	DIN EN 50267-2-1, CEI 60754-1, VDE 0482-267-2-1
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Historique

Mise à jour et révision	Numéro de révision : 0.66 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.66 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble	Courant nominal
49263	RSTS 8-299/10 M	10 m	2 A
49264	RSTS 8-299/2 M	2 m	2 A
49265	RSTS 8-299/5 M	5 m	2 A
57403	RSTS 8-299/2,7 M	2.7 m	2 A
70888	RSTS 8-299/3 M	3 m	2 A
72941	RSTS 8-299/20 M	20 m	2 A
84124	RSTS 8-299/25 M	25 m	2 A
87113	RSTS 8-299/1 M	1 m	2 A
97869	RSTS 8-299/8,35 M	8.35 m	2 A
97871	RSTS 8-299/0,85 M	0.85 m	2 A
98834	RSTS 8-299/15 M	15 m	2 A
105867	RSTS 8-299/0,6 M	0.6 m	2 A
15245	RSTS 8-299/3,5 M	3.5 m	2 A
19512	RSTS 8-299/1,5 M		2 A
19513	RSTS 8-299/4 M		2 A
