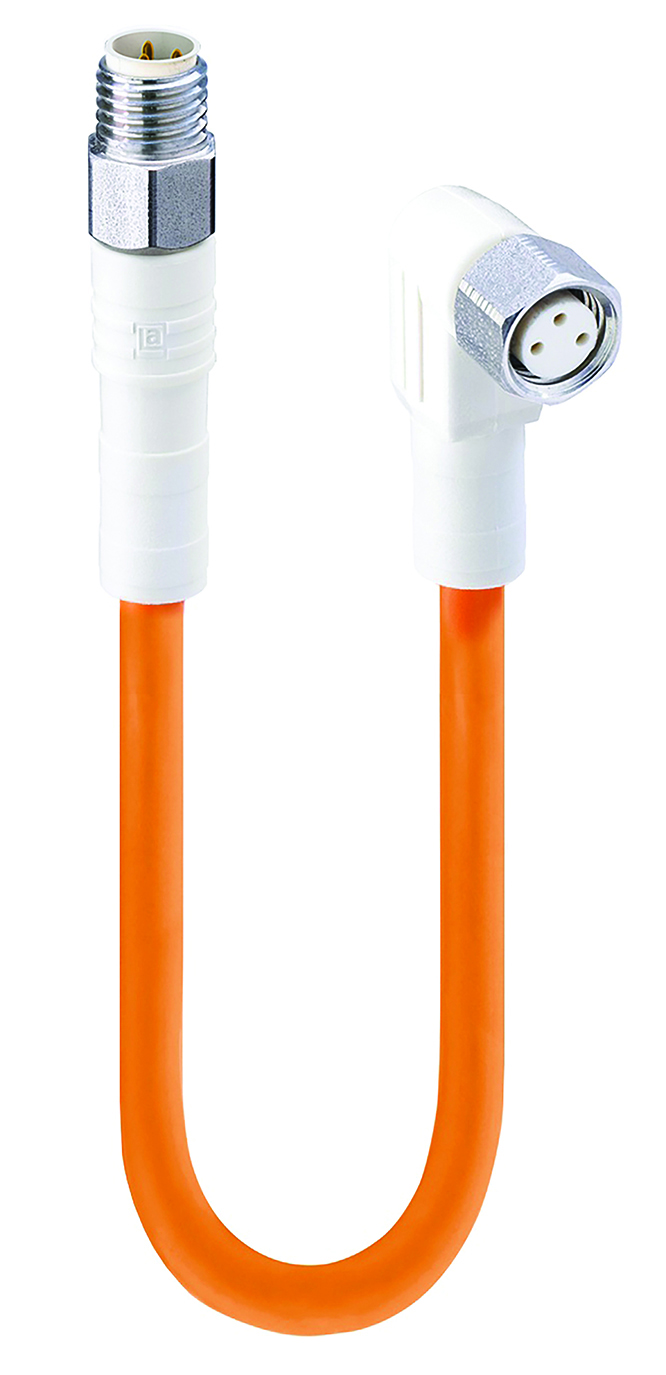

Série G - WRSMV 3-WRKMWV 3-520

Cordon double capteur/actionneur : connecteur mâle droit blanc M8 F&B (Wash-Down) à 3 broches, codage A, vers connecteur femelle coudé blanc M8 F&B (Wash-Down) à 3 broches, codage A, 50 V CA / 60 V CC, 4 A ; câble orange TPE, 3 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 3	Pin 4
brown	blue	black

Vue de face côté 2

Pin 1	Pin 3	Pin 4
brown	blue	black

Famille de produits	Connecteurs pour capteurs et actionneurs
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	60 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A
Courant nominal (UL)*	4 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M8 F&B (Lavage à grande eau)
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis de couplage
Nombre de broches	3
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 105 °C
Température de fonctionnement (UL)	max. + 65 °C
Degré de protection/Indice IP**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard	CEI 61076-2-104
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PP GF
Couleur du porteur de contact	Blanc
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	PP GF
Couleur du corps moulé	Blanc
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier inoxydable
Couple de serrage (fixation)	M 8x1 : 30 Ncm, serrage à la main
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	520
Taille du conducteur	0.25 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	Composant TPE-V-compound, ignifuge
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 4,3 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.25 mm
Température ambiante (installation fixe)	- 40 °C - + 90 °C
Température ambiante (installation flexible)	- 25 °C - + 90 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 21484
Classe d'inflammabilité (gaine du câble)	Test UL horizontal aux flammes, ignifuge
Caractéristiques de câble	Sans silicone, sans chlorofluorocarbures, sans cadmium ni plomb, résistant aux microbes et à l'hydrolyse

Données techniques côté 2

Côté 2 Sous-famille de produits	M8 F&B (Lavage à grande eau)
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Coudé
Type de fixation, côté 2	Écrou de couplage
Nombre de broches, côté 2	3
Code, côté 2	A
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 40 °C - + 105 °C
Température de fonctionnement (UL), côté 2	max. + 65 °C
Degré de protection/indice IP, côté 2**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard, coté 2	CEI 61076-2-104
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuSn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PP GF
Couleur du porteur de contact, côté 2	Blanc
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 HB
Matériau du corps moulé, côté 2	PP GF
Couleur du corps moulé, côté 2	Blanc
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	Acier inoxydable
Matériau du joint torique, côté 2	EMDM, noir
Couple de serrage (fixation), côté 2	M 8x1 : 30 Ncm, serrage à la main

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

ECOLAB	Oui
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
934737055	WRSMV 3-WRKMWV 3-520/0,6 M	0.6 m
934737056	WRSMV 3-WRKMWV 3-520/1 M	1 m
934737057	WRSMV 3-WRKMWV 3-520/2 M	2 m
934737058	WRSMV 3-WRKMWV 3-520/5 M	5 m
934737059	WRSMV 3-WRKMWV 3-520/10 M	10 m
934737060	WRSMV 3-WRKMWV 3-520/15 M	15 m
