Série G - WRST 8-WRKWT 8-523

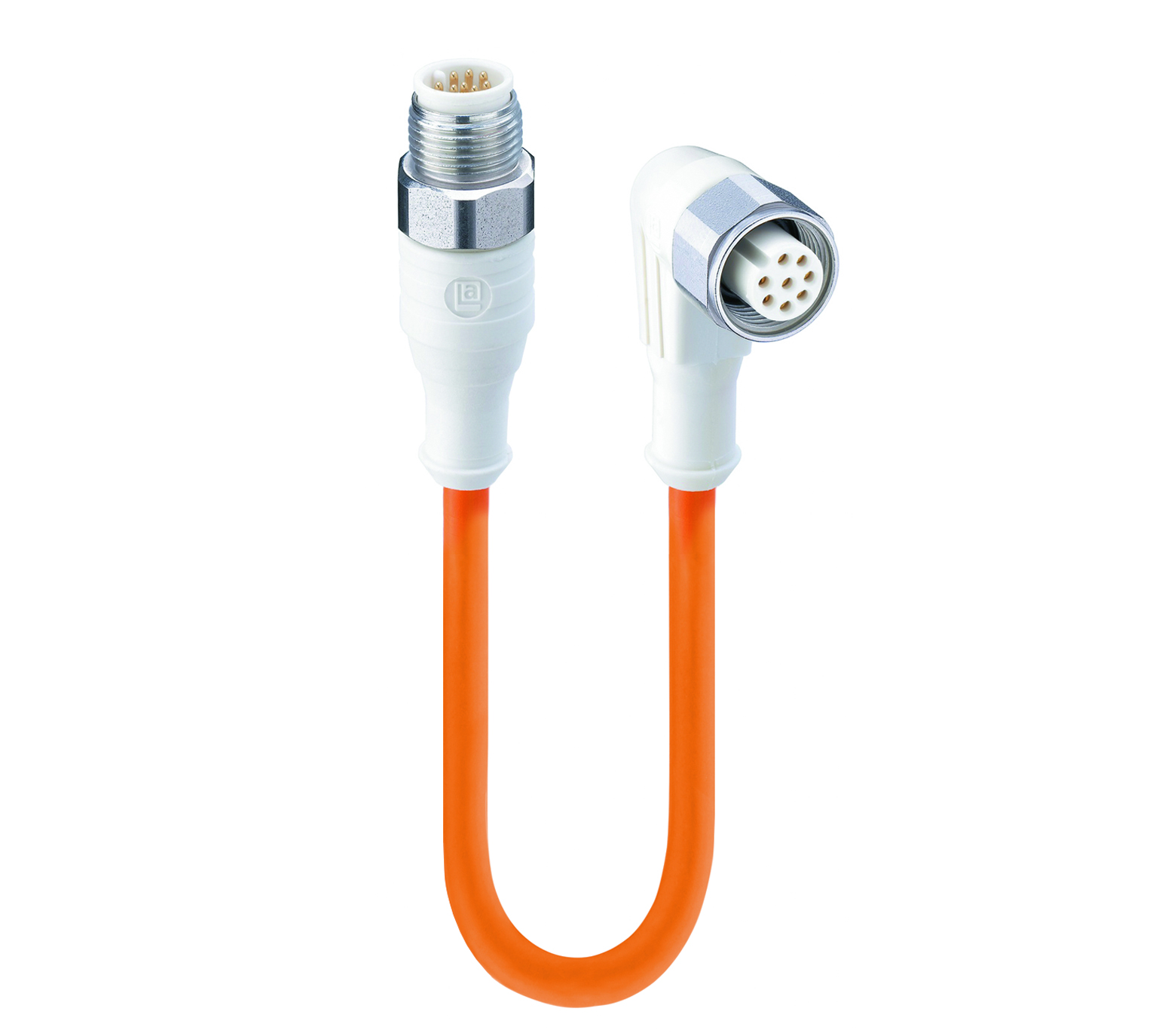

Cordon double extrémité pour capteur/actionneur : mâle droit, codage A, blanc, 8 broches M12 F& Connecteur B (Wash-Down) vers femelle coudée codée A blanche 8 broches M12 F& Connecteur B (Wash-Down), 30 V CA/CC, 2 A ; câble orange TPE, 8 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Vue de face côté 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Famille de produits	Connecteurs pour capteurs et actionneurs
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	30 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	30 V AC/DC
Courant nominal	2 A
Courant nominal (UL)*	4 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 F&B (Lavage à grande eau)
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis de couplage
Nombre de broches	8
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 105 °C
Température de fonctionnement (UL)	max. + 65 °C
Degré de protection/Indice IP**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PP-GF
Couleur du porteur de contact	Blanc
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	PP-GF
Couleur du corps moulé	Blanc
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier inoxydable
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	523
Taille du conducteur	0.25 mm²
Nombre de fils	8
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	Composant TPE-V-compound, ignifuge
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 6,2 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.25 mm
Température ambiante (installation fixe)	- 40 °C - + 90 °C
Température ambiante (installation flexible)	- 25 °C - + 90 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 21484
Classe d'inflammabilité (gaine du câble)	Test UL horizontal aux flammes, ignifuge
Caractéristiques de câble	Sans silicone, sans chlorofluorocarbures, sans cadmium ni plomb, résistant aux microbes et à l'hydrolyse

Données techniques côté 2

Côté 2 Sous-famille de produits	M12 F&B (Lavage à grande eau)
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Coudé
Type de fixation, côté 2	Écrou de couplage
Nombre de broches, côté 2	8
Code, côté 2	A
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 40 °C - + 105 °C
Température de fonctionnement (UL), côté 2	max. + 65 °C
Degré de protection/indice IP, côté 2**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard, coté 2	CEI 61076-2-101
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PP-GF
Couleur du porteur de contact, côté 2	Blanc
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 HB
Matériau du corps moulé, côté 2	PP-GF
Couleur du corps moulé, côté 2	Blanc
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	Acier inoxydable
Matériau du joint torique, côté 2	EPDM, noir
Couple de serrage (fixation), côté 2	M 12x1 : (50-60) Ncm, serrage à la main

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

ECOLAB	Oui
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement
