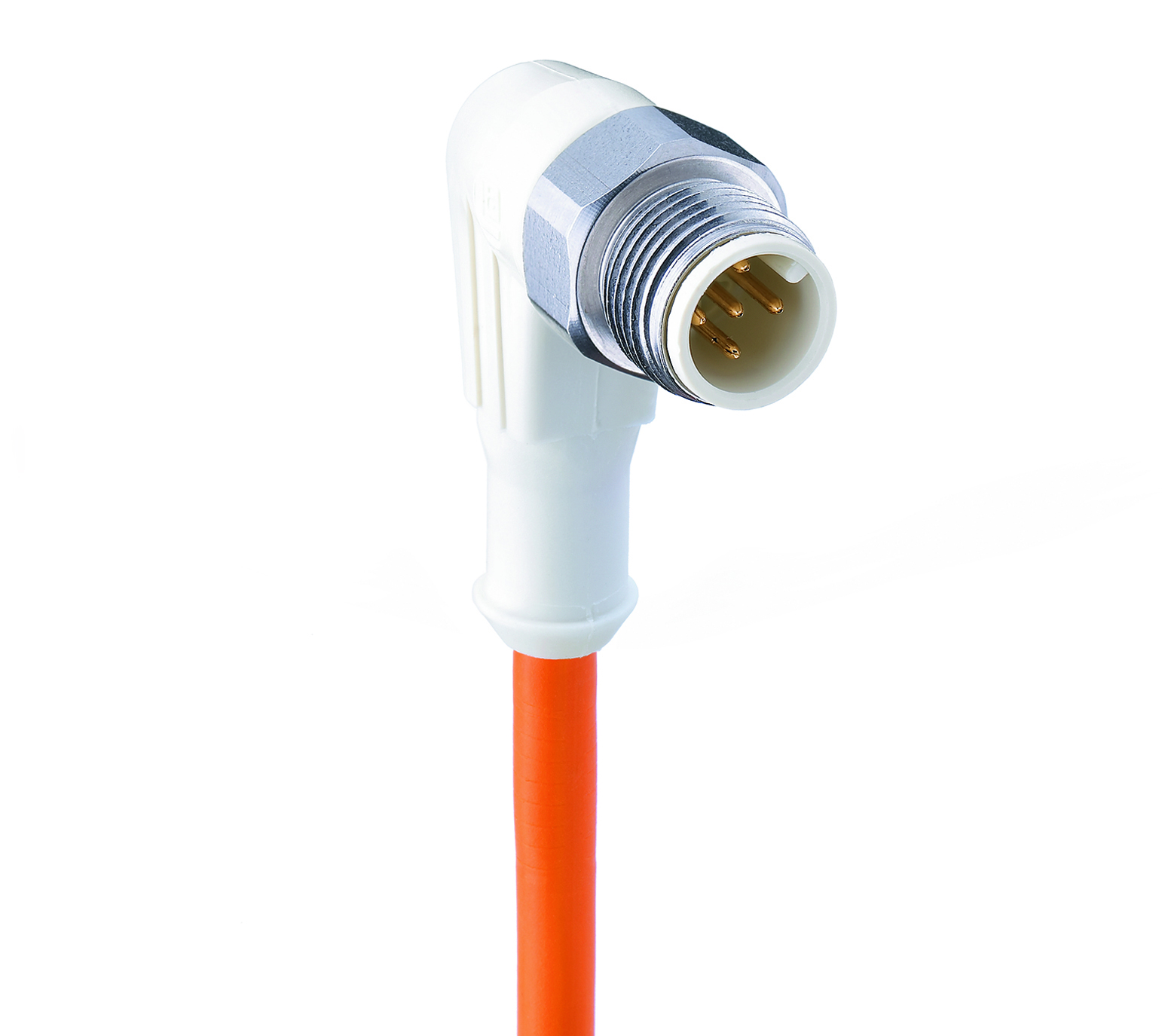

Série G - WRSWT 5-522

M12 F& Cordon d'alimentation simple pour capteur/actionneur B (lavage à grande eau) : mâle, coudé, 5 broches, codage A, corps blanc, 50 V CA / 60 V CC, 4 A ; câble orange TPE, 5 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 F&B (Lavage à grande eau)
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Coudé
Nombre de broches	5
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis de couplage
Tension nominale	60 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A
Courant nominal (UL)*	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 105 °C
Température de fonctionnement (UL)	max. + 65 °C
Degré de protection/Indice IP**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PP-GF
Couleur du porteur de contact	Blanc
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	PP-GF
Couleur du corps moulé	Blanc
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier inoxydable

Circuit

Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	522
Taille du conducteur	0.25 mm²
Nombre de fils	5
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	Composant TPE-V-compound, ignifuge
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 5.0 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.25 mm
Température ambiante (installation fixe)	- 40 °C - + 90 °C
Température ambiante (installation flexible)	- 25 °C - + 90 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 21484
Classe d'inflammabilité (gaine du câble)	Test UL horizontal aux flammes, ignifuge
Caractéristiques de câble	Sans silicone, sans chlorofluorocarbures, sans cadmium ni plomb, résistant aux microbes et à l'hydrolyse

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

ECOLAB	Oui
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Historique

Mise à jour et révision	Numéro de révision : 0.79 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.79 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble	Courant nominal
934736013	WRSWT 5-522/2 M	2 m	4 A
934736014	WRSWT 5-522/5 M	5 m	4 A
934736015	WRSWT 5-522/10 M	10 m	4 A
934736016	WRSWT 5-522/15 M	15 m	4 A
934736017	WRSWT 5-522/20 M	20 m	4 A
934736018	WRSWT 5-522/25 M	25 m	4 A
13726	WRSWT 5-522/0,1 M	0,1 m	4 A
