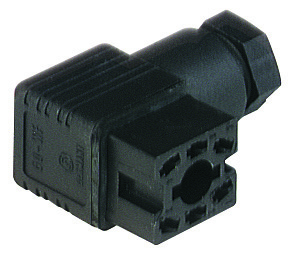

Connecteurs d'alimentation-GO 60 WF noir

Connecteur d'alimentation sur site série GO : femelle, coudé, 6 broches, corps noir, type à souder ; 230 V CA/CC, 6 A

Spécifications

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	Série GO
Type de connecteur	Assemblage sur site
Côté 1 Type de contact/genre	femelle
Modèle de connecteur	coudé
Nombre de broches	6
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	250 V AC/DC
Tension nominale d'impulsion	2,5 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	6 A
Résistance de contact	≤ 10 mOhm
Cycles d'accouplement	≤ 50
Type de connexion	soudage
Presse-étoupe	PG 7
Section transversale	0,14 mm² à 0,50 mm²
Décharge de traction	cage de serrage
Câbles appropriés	Ø 4,5 mm - Ø 7,5 mm
Température ambiante (fonctionnement)*	-40°C à + 90°C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 61984 (VDE 0627)
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du boîtier	PA GF
Couleur du boîtier	noir
Classe d'inflammabilité (boîtier)	UL 94 V-0
Matériau du presse-étoupe	PA GF
Couleur du presse-étoupe	noir
Classe d'inflammabilité (presse-étoupe)	UL 94 V-0
Matériau de la fixation	4,8 , Fe/Zn B
Matériau du joint	NBR

Couple de serrage (presse-étoupe)	PG 7 : (150-250) Ncm
Couple de serrage (fixation)	M 3 : (50-60) Ncm
Connecteurs d'accouplement/Montage sur	GO 60 FAV M, GO 60 UM
Accessoires à commander séparément	Vis centrale en acier inoxydable : 732750003 ; joint plat : GO 60 WF-3

VDE	Règlement VDE numéro : D182

Conforme au RoHS	oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
