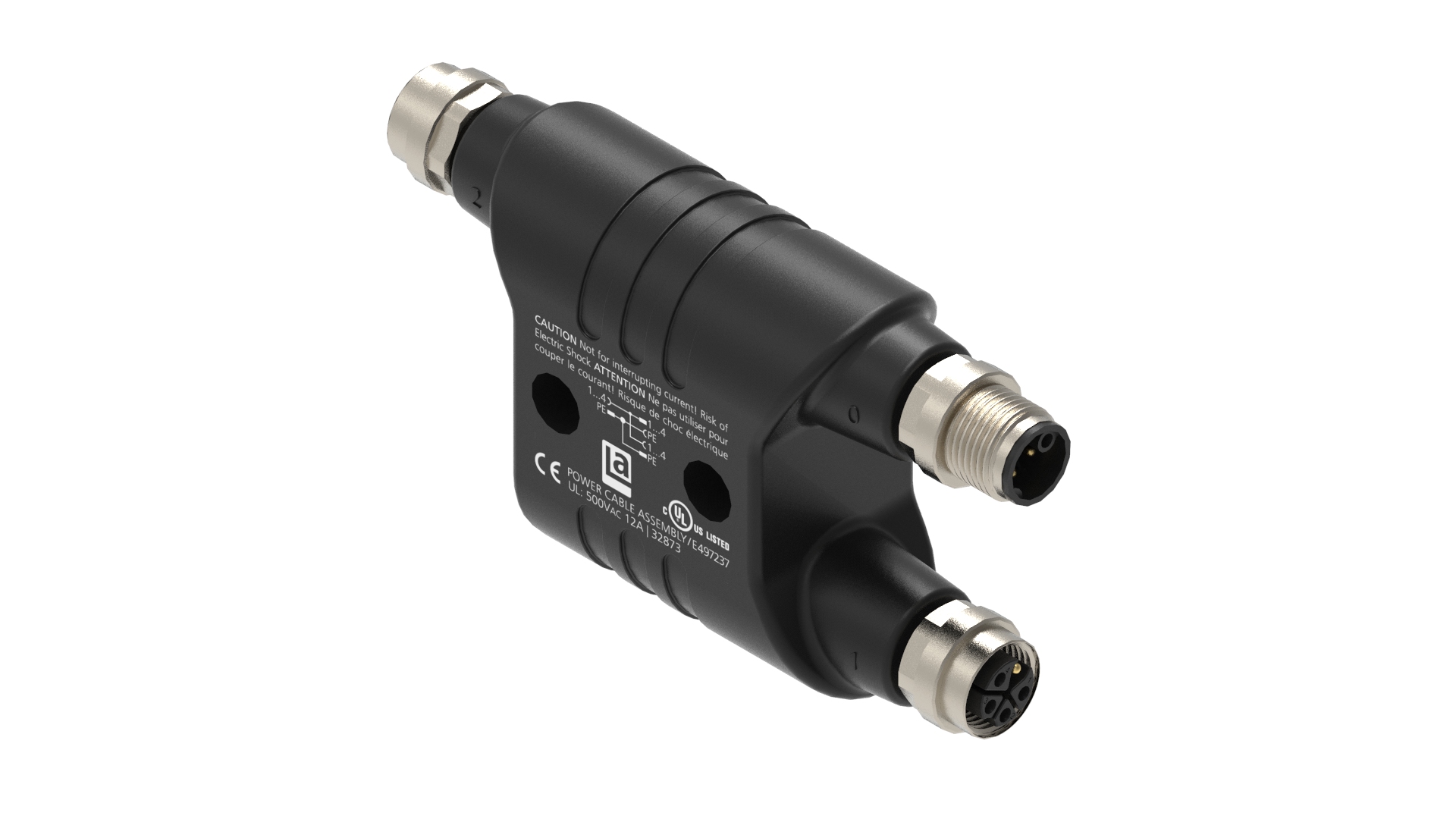

Numéro de produit: MPS-8U-RST 5K-2RKT 5K

M12 Alimentation | Répartiteur en H | Mâle → 2 x Femelle, 4 broches, codage K, 630 V / 12 A

Alimentation M12 | Répartiteur en H | Entrée : 1 x mâle, Sortie : 2 x femelle, connecteur K à 4 broches, 630 V / 12 A

  • Disponibilité:
    Mondial
  • Statut:
    Actif
MPS-8U-RST 5K-2RKT 5K
5 de 5

Spécifications

Expand All

Famille de produits

Connecteur d'alimentation

Type de connecteur

Répartiteur moulé

Type de blindage

Non blindé

Tension nominale

630 V

Tension nominale (UL)

600 V

Tension nominale d'impulsion

6,0 kV

Tension de fonctionnement

600 V AC/DC

Courant nominal

12 A

Côté 1 Sous-famille de produits

De puissance M12

Côté 1 Type de contact/genre

Contact d’épingle / mâle

Modèle de connecteur

Entrée | M12 mâle | forme en H

Type de fixation

Vis de couplage

Nombre de broches

5 (4+EP)

Code, côté 1

K

Résistance d'isolement

˃ 10^8 Ohm

Cycles d'accouplement

≤ 100

Température ambiante (fonctionnement)*

-30 °C à + 90 °C, avis de déclassement

Degré de protection/Indice IP**

IP65, IP67

Norme de conception de la face 1

CEI 61076-2-111

Degré de pollution de la face 1

3 selon CEI 60664-1

Distance d'isolement/de fuite

CEI 60664-1 (2020-05)

Catégorie de surtension

III selon CEI 60664-1

Matériau de base de contact

Alliage de cuivre (CuZn)

Côté 1 Placage de contact

Or sur cuivre (Cu/Au)

Matériau du porteur de contact

Polyamide (PA)

Couleur du porteur de contact

Noir

Classe d'inflammabilité (porteur de contact)

UL 94 HB

Matériau du corps moulé

Polyuréthane thermoplastique (TPU)

Couleur du corps moulé

Noir

Classe d'inflammabilité (corps moulé)

UL 94 HB

Matériau de la fixation

Alliage de cuivre (CuZn)

Placage de la fixation

Nickel (Ni)

Matériau du joint torique

Fluoroélastomère (FPM/FKM)

Couple de serrage (fixation)

M 12x1 : (50-60) Ncm, serrage à la main

Note

1. Ne pas connecter ou déconnecter sous charge.

Côté 2 Sous-famille de produits

De puissance M12

Côté 2 Type de contact/genre

Contact de prise / femelle

Modèle de connecteur, côté 2

Sortie | 2 x M12 femelle

Type de fixation, côté 2

Écrou de couplage

Nombre de broches, côté 2

5 (4+EP)

Code, côté 2

K

Cycle d'accouplement, côté 2

≤ 100

Degré de protection/indice IP, côté 2**

IP65, IP67

Distance d'isolement/de fuite, côté 2

CEI 60664-1 (2020-05)

Catégorie de surtension, côté 2

III selon CEI 60664-1

Matériau de base de contact, côté 2

Alliage de cuivre (CuZn)

Placage du contact, côté 2

Or sur cuivre (Cu/Au)

Matériau du porteur de contact, côté 2

Polyamide (PA)

Couleur du porteur de contact, côté 2

Noir

Classe d'inflammabilité (porteur de contact), côté 2

UL 94 HB

Classe d'inflammabilité (corps moulé), côté 2

UL 94 HB

Matériau de la fixation, côté 2

Alliage de cuivre (CuZn)

Placage de la fixation, côté 2

Nickel (Ni)

Couple de serrage (fixation), côté 2

M 12x1 : (50-60) Ncm, serrage à la main

Code, côté 3

K

Matériau de base de contact, côté 3

Alliage de cuivre (CuZn)

Couleur du porteur de contact, côté 3

Noir

Matériau du porteur de contact, côté 3

Polyamide (PA)

Placage du contact, côté 3

Or sur cuivre (Cu/Au)

Nombre de broches, côté 3

5 (4+EP)

Degré de protection / indice IP (CEI 60529), Côté 3

IP65, IP67, IP68

Courant nominal*, Côté 3

12 A

Tension nominale, côté 3

630 V

Tension nominale (UL), côté 3

500 VCA

Type de contact/Genre, côté 3

Contact de prise / femelle

Sous famille de produit, côté 4

De puissance M12

Degré de protection / indice IP (CEI 60529), Côté 4

IP65, IP67, IP68

Courant nominal*, Côté 4

12 A

Fichier UL

E497237

UL

UL 2237 ; cULus

Conforme au RoHS

Oui

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.

Note de déclassement

* Avis de déclassement

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.

Note de déclassement

* Avis de déclassement
