Numéro de produit: RKT 5L-949

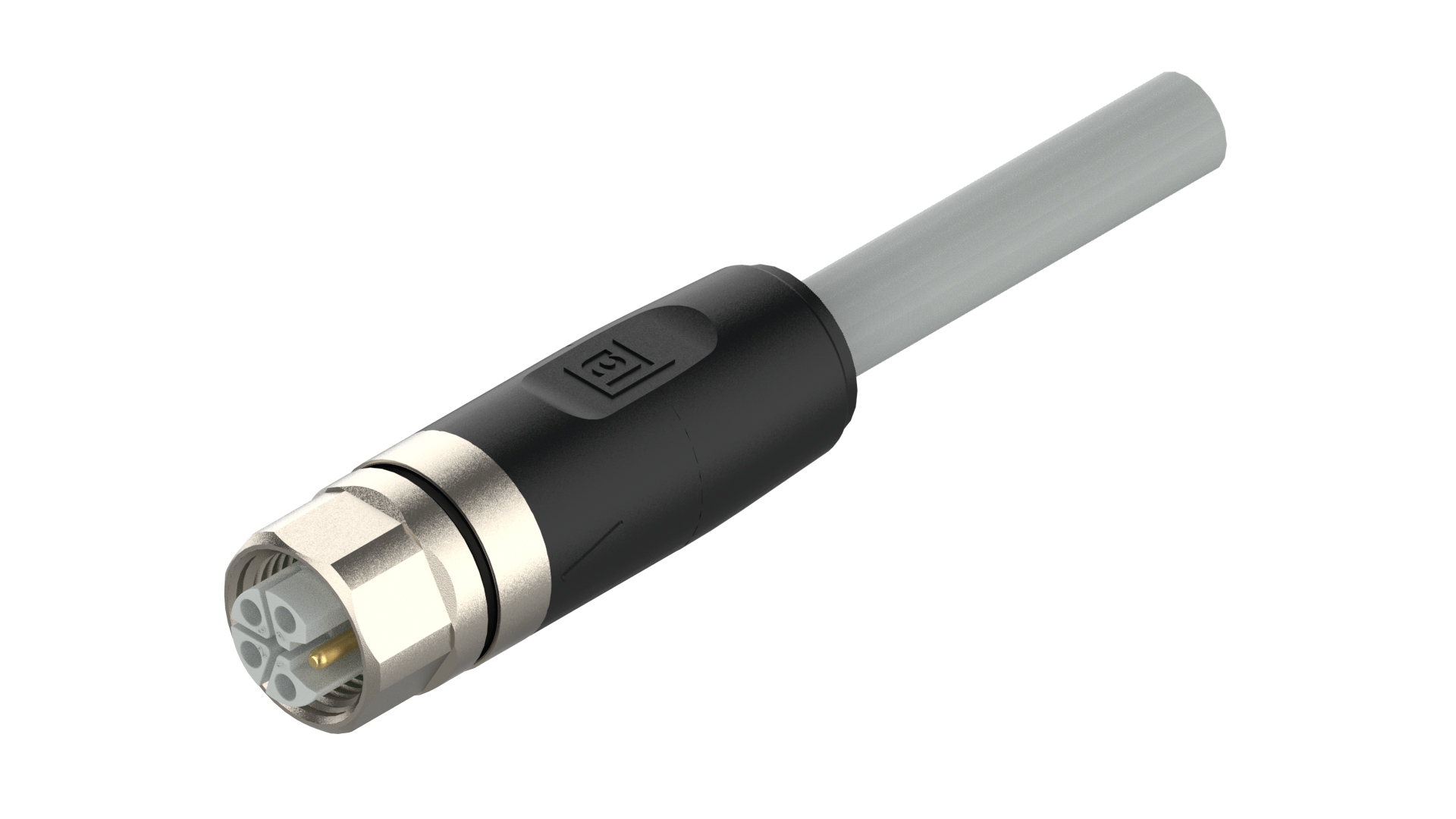

Câble d'alimentation M12 | Cordon d'alimentation | Femelle droite → Extrémité ouverte, 5 broches, cosse L, PUR (1,50 mm²) 16 AWG, 63 V / 16 A
Alimentation M12 | Cordon d'alimentation unilatéral | Connecteur M12 femelle droit, 5 contacts (4 + femelle), cosse L → extrémité ouverte | Câble : PUR gris ; 1,50 mm² (16 AWG) | 63 V / 16 A
-
Disponibilité:
Mondial
-
Statut:
Actif
- Spécifications
- Références des pièces
- Ressources
Spécifications
Information
Vue de face
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | FE |
|---|---|---|---|---|
| brown | white | blue | black | pink |
|
Famille de produits |
Connecteur d'alimentation |
|---|---|
|
Côté 1 Sous-famille de produits |
De puissance M12 |
|
Type de connecteur |
cordon, simple extrémité |
|
Côté 1 Type de contact/genre |
Contact de prise / femelle |
|
Modèle de connecteur |
Moulé | M12 Femelle | Droit |
|
Nombre de broches |
5(4+ FE) |
|
Code, côté 1 |
L |
|
Type de blindage |
Non blindé |
|
Type de fixation |
Écrou de couplage |
|
Tension nominale |
63 V |
|
Tension nominale (UL) |
63 V |
|
Tension nominale d'impulsion |
1,5 kV |
|
Tension de fonctionnement |
60 V AC/DC |
|
Courant nominal |
16 A |
|
Courant nominal (UL)* |
16 A |
|
Résistance de contact côté 1 |
≤ 10 mOhm |
|
Résistance d'isolement |
˃ 10^9 Ohm |
|
Cycles d'accouplement |
≤ 100 |
|
Température ambiante (fonctionnement)* |
-40 °C à + 125 °C, avis de déclassement |
|
Degré de protection/Indice IP** |
IP65, IP67, IP69k |
|
Norme de conception de la face 1 |
CEI 61076-2-111 |
|
Degré de pollution de la face 1 |
3 selon CEI 60664-1 |
|
Distance d'isolement/de fuite |
CEI 60664-1 (2020-05) |
|
Catégorie de surtension |
III selon CEI 60664-1 |
Matériaux
|
Matériau de base de contact |
Alliage de cuivre (CuNi) |
|---|---|
|
Côté 1 Placage de contact |
Or sur cuivre (Cu/Au) |
|
Matériau du porteur de contact |
Polybutylène téréphtalate chargé de verre (PBT GF) |
|
Couleur du porteur de contact |
Gris |
|
Classe d'inflammabilité (porteur de contact) |
UL 94 V-2 |
|
Matériau du corps moulé |
Élastomère thermoplastique (TPE) |
|
Couleur du corps moulé |
Noir |
|
Classe d'inflammabilité (corps moulé) |
UL 94 HB |
|
Matériau de la fixation |
Alliage de cuivre (CuZn) |
|
Placage de la fixation |
Nickel (Ni) |
|
Matériau du joint torique |
Fluoroélastomère (FKM) |
Circuit
|
Couple de serrage (fixation) |
M 12x1 : (50-60) Ncm, serrage à la main |
|---|
Données du câble
|
Numéro du câble |
949 |
|---|---|
|
Taille du conducteur |
1.50 mm² |
|
Nombre de fils |
5 |
|
Rayon de courbure minimal (inst. fixe) |
˃ 4 x D |
|
Rayon de courbure minimal (inst. flexible) |
˃ 4 x D |
|
Cycles (courbure) |
˃ 10 millions, max. 50 m/s² |
|
Cycles (Torsion) |
˃ 5 millions @ ± 30 ° /1 m |
|
Matériau conducteur |
Cu |
|
Matériau de la gaine du câble |
Polyuréthane (PUR) |
|
Couleur de l'enveloppe du câble |
Gris |
|
Diamètre D du câble |
Ø 8.0 | 0.314" |
|
Matériau d'isolation des fils |
Polypropylène (PP) |
|
Diamètre du fil isolé |
Ø 2,35 mm | 0,092" |
|
Blindage complet (câble) |
Non blindé |
|
Température ambiante (installation fixe) |
- 40° C à + 90° C |
|
Température ambiante (installation flexible) |
- 30° C à + 90° C |
|
Température ambiante (installation fixe courte durée 100 h) |
- 40 ° C à +125° C |
|
Température ambiante (installation avec chaîne d'entraînement) |
- 20° C à + 60° C |
|
Type de câble UL |
AWM Style 20939 |
|
Classe d'inflammabilité (gaine du câble) |
VDE 0482-332-1-2, DIN EN 60332-1-2 / CEI 60332-1 / UL VW-1, CSA FT1 |
|
Caractéristiques de câble |
Flexibilité : Excellente | Résistance à l’abrasion : Excellente | Résistance aux huiles et produits chimiques : Excellente | Résistance aux UV : Bonne à excellente | Performances à basse température : Excellentes (flexible jusqu’à -40 °C) | Ignifugation : VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 | Sans halogène : Oui, DIN VDE 0472 T.815 | Durabilité mécanique : Élevée (résistant aux chocs, à la déchirure et à la flexion) | Adaptabilité environnementale : Environnements extérieurs, huileux, humides ou difficiles & °C |
Autorisations
|
Fichier UL |
E497237 |
|---|---|
|
UL |
UL 2237 ; cULus |
Sécurité & Conformité environnementale
|
Conforme au RoHS |
Oui |
|---|
Résistances
|
Sans halogène |
DIN VDE 0472 T.815 |
|---|---|
|
Résistance aux huiles |
HD 22.10 Annexe A, DIN EN 60811-404 |
Notes
|
Note de déclassement |
* Avis de déclassement |
|---|---|
|
Degré de protection/Note de l'indice IP |
Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé. |
|
Note |
1. Ne pas connecter ou déconnecter sous charge. |
|
Caractéristiques du produit |
Pour garantir la protection contre les infiltrations, veuillez vérifier la position du joint torique avant la connexion. Un joint torique mal positionné entraîne une défaillance potentielle de la protection contre les infiltrations. |
Information
|
Note de déclassement |
* Avis de déclassement |
|---|---|
|
Degré de protection/Note de l'indice IP |
Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé. |
|
Note |
1. Ne pas connecter ou déconnecter sous charge. |
|
Caractéristiques du produit |
Pour garantir la protection contre les infiltrations, veuillez vérifier la position du joint torique avant la connexion. Un joint torique mal positionné entraîne une défaillance potentielle de la protection contre les infiltrations. |
Références des pièces
| Article n° | Description de l'élément | Longueur de câble |
|---|---|---|
| 22038 | RKT 5L-949/1,05 M | |
| 26734 | RKT 5L-949/1,5 M | |
| 21033 | RKT 5L-949/20 M | |
| 21034 | RKT 5L-949/25 M | |
| 21171 | RKT 5L-949/0,6 M | |
| 21035 | RKT 5L-949/30 M | |
| 24141 | RKT 5L-949/50 M | |
| 23794 | RKT 5L-949/40 M | |
| 26051 | RKT 5L-949/35 M | |
| 934849075 | RKT 5L-949/2 M | 2 m |
| 934849076 | RKT 5L-949/5 M | 5 m |
| 934849077 | RKT 5L-949/10 M | 10 m |
| 934849078 | RKT 5L-949/15 M | 15 m |
