Numéro de produit: RSRK 50-877

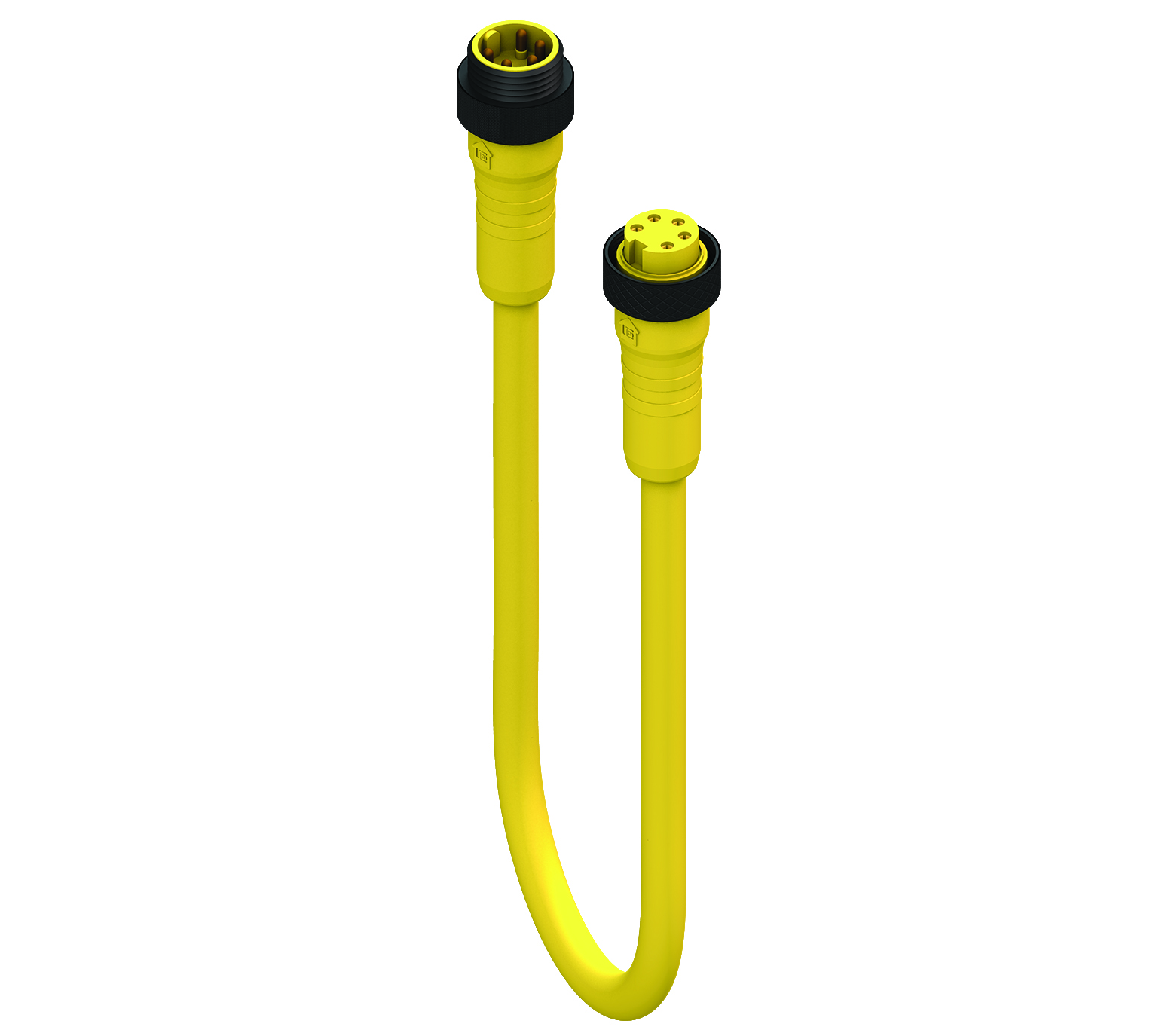

Cordon d'alimentation double 7/8" : mâle droit vers femelle droit, 5 broches, corps jaune, 600 V (UL), 8 A (UL) ; câble jaune TPE, 16 AWG
RSRK 50-877 - Cordon d'alimentation double 7/8" : mâle droit vers femelle droit, 5 broches, corps jaune, 600 V (UL), 8 A (UL) ; câble jaune TPE, 16 AWG
-
Disponibilité:
Mondial
-
Statut:
Actif
- Spécifications
- Références des pièces
- Ressources
Spécifications
Vue de face côté 1
|
Famille de produits |
Connecteur d'alimentation |
|---|---|
|
Type de connecteur |
Cordon, deux extrémités |
|
Type de blindage |
Non blindé |
|
Tension nominale |
600 V |
|
Tension nominale (UL) |
600 V |
|
Courant nominal |
8 A |
|
Courant nominal (UL)* |
8 A |
Données techniques côté 1
|
Côté 1 Sous-famille de produits |
MINI 7/8" |
|---|---|
|
Côté 1 Type de contact/genre |
Contact d’épingle / mâle |
|
Modèle de connecteur |
Moulé | 7/8" Mâle | Droit |
|
Type de fixation |
Filetage mâle, vis de raccordement |
|
Nombre de broches |
5 (4+EP) |
|
Code, côté 1 |
A |
|
Résistance de contact côté 1 |
≤ 10 mOhm |
|
Résistance d'isolement |
˃ 10^9 Ohm |
|
Température ambiante (fonctionnement)* |
-40°C à + 90°C |
|
Degré de protection/Indice IP** |
IP65, IP67, NEMA 6P |
|
Matériau de base de contact |
Alliage de cuivre (CuZn) |
|
Côté 1 Placage de contact |
Au sur Ag |
|
Matériau du porteur de contact |
Polyuréthane thermoplastique (TPU) |
|
Couleur du porteur de contact |
Jaune |
|
Matériau du corps moulé |
Polyuréthane thermoplastique (TPU) |
|
Couleur du corps moulé |
Jaune |
|
Matériau de la fixation |
Aluminium (Al) |
|
Placage de la fixation |
Noir anodisé |
Données du câble
|
Numéro du câble |
877 |
|---|---|
|
Taille du conducteur |
16 AWG |
|
Nombre de fils |
5 |
|
Rayon de courbure minimal (inst. fixe) |
˃ 5 x D |
|
Rayon de courbure minimal (inst. flexible) |
˃ 10 x D |
|
Cycles (courbure) |
˃ 5 million |
|
Matériau conducteur |
Cu |
|
Matériau de la gaine du câble |
Élastomères thermoplastiques (TPE) |
|
Couleur de l'enveloppe du câble |
Jaune |
|
Diamètre D du câble |
Ø 9,40 mm | 0,370" |
|
Matériau d'isolation des fils |
Chlorure de polyvinyle (PVC) |
|
Diamètre du fil isolé |
Ø 2,56 mm | 0,101" |
|
Température ambiante (installation fixe) |
-30 °C à + 90 °C |
|
Température ambiante (installation flexible) |
+ 5 °C à +90 °C |
|
Température ambiante (installation fixe courte durée 100 h) |
-30 °C à + 90 °C |
|
Température ambiante (installation avec chaîne d'entraînement) |
+ 5 °C à +90 °C |
|
Type de câble UL |
UL : NEC Type TC-ER (UL 1277) |
|
Classe d'inflammabilité (gaine du câble) |
UL 1685, CSA FT4, IEEC 1202 |
|
Caractéristiques de câble |
Résistant aux hydrocarbures et au liquide de refroidissement, aux vibrations, aux UV, à l'abrasion et aux étincelles de soudure, flexion continue |
Données techniques côté 2
|
Côté 2 Sous-famille de produits |
MINI 7/8" |
|---|---|
|
Côté 2 Type de contact/genre |
Contact de prise / femelle |
|
Modèle de connecteur, côté 2 |
Moulé | 7/8 Femme | Droit" |
|
Type de fixation, côté 2 |
Filetage femelle, écrou de raccordement |
|
Nombre de broches, côté 2 |
5 (4+EP) |
|
Code, côté 2 |
A |
|
Résistance de contact, côté 2 |
≤ 10 mOhm |
|
Température ambiante (fonctionnement), côté 2 |
-40°C à + 90°C |
|
Température de fonctionnement (UL), côté 2 |
- 30 °C - + 90 °C |
|
Degré de protection/indice IP, côté 2** |
IP65, IP67, NEMA 6P |
|
Matériau de base de contact, côté 2 |
Alliage de cuivre (CuZn) |
|
Placage du contact, côté 2 |
Au/Ag |
|
Matériau du porteur de contact, côté 2 |
Polyuréthane thermoplastique (TPU) |
|
Couleur du porteur de contact, côté 2 |
Jaune |
|
Matériau du corps moulé, côté 2 |
Polyuréthane thermoplastique (TPU) |
|
Couleur du corps moulé, côté 2 |
Jaune |
|
Matériau de la fixation, côté 2 |
Aluminium (Al) |
|
Placage de la fixation, côté 2 |
Noir anodisé |
|
Remarque, côté 2 |
Ne pas connecter ou déconnecter sous charge |
Autorisations
|
Fichier UL |
E104696 |
|---|---|
|
UL |
Reconnu par UL |
Sécurité & Conformité environnementale
|
Conforme au RoHS |
Oui |
|---|
Résistances
|
Sans halogène |
Non |
|---|---|
|
Résistance aux huiles |
Résistance aux hydrocarbures II |
Notes
|
Degré de protection/Note de l'indice IP |
Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé. |
|---|---|
|
Note de déclassement |
Avis de déclassement |
Information
|
Degré de protection/Note de l'indice IP |
Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé. |
|---|---|
|
Note de déclassement |
Avis de déclassement |
Références des pièces
| Article n° | Description de l'élément | Longueur de câble |
|---|---|---|
| 20123 | RSRK 50-877/3 M | |
| 8241 | RSRK 50-877/2 M | |
| 9200 | RSRK 50-877/10 M | |
| 20635 | RSRK 50-877/0,6 M | |
| 18344 | RSRK 50-877/12 M | |
| 20634 | RSRK 50-877/0,3 M | |
| 9198 | RSRK 50-877/1 M | |
| 9199 | RSRK 50-877/5 M | |
| 1074 | RSRK 50-877/20 M | |
| 500004448 | RSRK 50-877/0,3 M | 0.3 m |
| 500003375 | RSRK 50-877/0,5M | 0.5 m |
| 500004449 | RSRK 50-877/0,6M | 0.6 m |
| 500003252 | RSRK 50-877/1M | 1 m |
| 500003200 | RSRK 50-877/2M | 2 m |
| 540003442 | RSRK 50-877/2,5M | 2.5 m |
| 500003196 | RSRK 50-877/3M | 3 m |
| 500003376 | RSRK 50-877/4M | 4 m |
| 500003199 | RSRK 50-877/5M | 5 m |
| 500003377 | RSRK 50-877/6M | 6 m |
| 500003378 | RSRK 50-877/7M | 7 m |
| 500003329 | RSRK 50-877/8M | 8 m |
| 500004220 | RSRK 50-877/9M | 9 m |
| 500003197 | RSRK 50-877/10M | 10 m |
| 500003379 | RSRK 50-877/12M | 12 m |
| 500003328 | RSRK 50-877/13M | 13 m |
| 500003304 | RSRK 50-877/15M | 15 m |
| 500003198 | RSRK 50-877/20M | 20 m |
| 500004063 | RSRK 50-877/22M | 22 m |
| 500003303 | RSRK 50-877/25M | 25 m |
| 500003302 | RSRK 50-877/30M | 30 m |
| 500003444 | RSRK 50-877/35M | 35 m |
| 500003380 | RSRK 50-877/40M | 40 m |
| 500004070 | RSRK 50-877/45M | 45 m |
| 500003381 | RSRK 50-877/50M | 50 m |
| 500004069 | RSRK 50-877/55M | 55 m |
| 500003382 | RSRK 50-877/60M | 60 m |
| 500003383 | RSRK 50-877/70M | 70 m |
| 500003384 | RSRK 50-877/80M | 80 m |
