Numéro de produit: RSU 19-RKU 19-242
M23 - Mâle 0° vers Femelle 0° | #Contacts : 19 | 120 V | Câble : Noir (PUR) ; 16 x 0,5 mm² + 3 x 1,0 mm² ; IEC

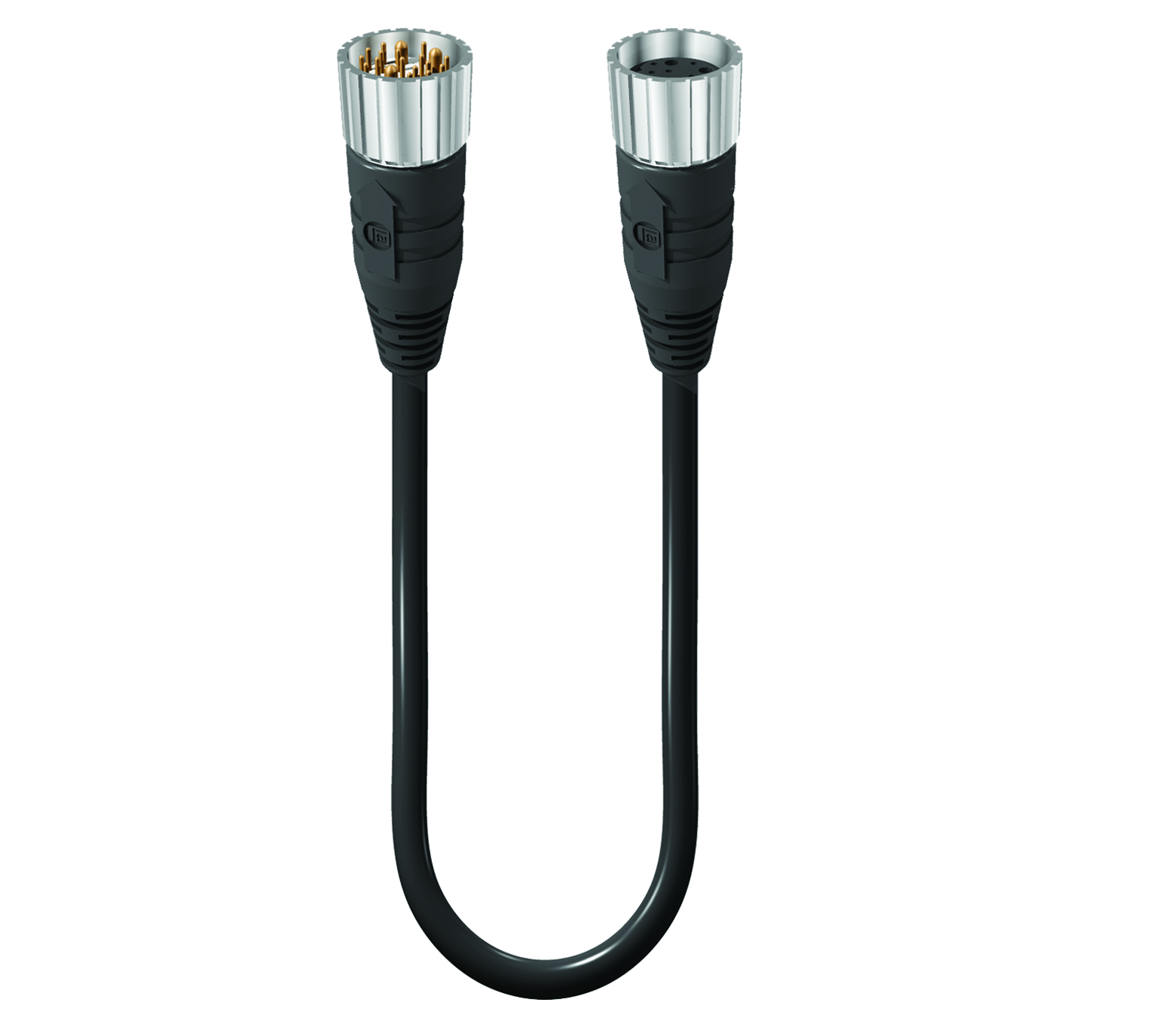

Cordon double M23 : M23 - Mâle droit | Nombre de contacts : 19 | M23 - Femelle droit | Nombre de contacts : 19 | 120 V / 16 x 8 A + 3 x 10 A | Gaine PUR noire, 16 x 0,5 mm² (20 AWG) + 3 x 1,0 mm² (17 AWG), IEC
-
Disponibilité:
Mondial
-
Statut:
Actif
- Spécifications
- Références des pièces
- Ressources
Spécifications
Information
Vue de face côté 1
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 | Pin 6 | Pin 7 | Pin 8 | Pin 9 | Pin 10 | Pin 11 | Pin 12 | Pin 13 | Pin 14 | Pin 15 | Pin 16 | Pin 17 | Pin 18 | Pin 19 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| violet | red | grey | red-blue | green | blue | grey-pink | white-green | white-yellow | white-grey | black | green-yellow | yellow-brown | brown-green | white | yellow | pink | grey-brown | brown |
Vue de face côté 2
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 | Pin 6 | Pin 7 | Pin 8 | Pin 9 | Pin 10 | Pin 11 | Pin 12 | Pin 13 | Pin 14 | Pin 15 | Pin 16 | Pin 17 | Pin 18 | Pin 19 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| violet | red | grey | red-blue | green | blue | grey-pink | white-green | white-yellow | white-grey | black | green-yellow | yellow-brown | brown-green | white | yellow | pink | grey-brown | brown |
|
Famille de produits |
Connecteur d'alimentation |
|---|---|
|
Type de connecteur |
Cordon, deux extrémités |
|
Type de blindage |
Non blindé |
|
Tension nominale |
125 V |
|
Tension nominale d'impulsion |
1,5 kV |
|
Tension de fonctionnement |
120 V AC/DC |
|
Courant nominal |
16 x 8 A (broches-Ø 1 mm), 3 x 10 A (contact-Ø 1,5 mm) |
Données techniques côté 1
|
Côté 1 Sous-famille de produits |
De puissance M23 |
|---|---|
|
Côté 1 Type de contact/genre |
Contact d’épingle / mâle |
|
Modèle de connecteur |
M23 | Homme | 19 Pôle | 0° |
|
Type de fixation |
Écrou de couplage |
|
Nombre de broches |
19 |
|
Résistance d'isolement |
˃ 10^9 Ohm |
|
Cycles d'accouplement |
≤ 100 |
|
Section transversale |
16x0,5 mm² + 3x1,0 mm² |
|
Température ambiante (fonctionnement)* |
-25 °C à + 80 °C |
|
Degré de protection/Indice IP** |
IP67 |
|
Degré de pollution de la face 1 |
3 selon la norme DIN EN 60664-1 (VDE 0110-1) |
|
Distance d'isolement/de fuite |
conformément à la norme DIN EN 60664-1 (VDE 0110-1) |
|
Catégorie de surtension |
II selon la norme DIN EN 60664-1 (VDE 0110-1) |
|
Matériau de base de contact |
Laiton (CuZn) |
|
Côté 1 Placage de contact |
Or sur cuivre (Cu/Au) |
|
Matériau du porteur de contact |
Polybutylène téréphtalate (PBT) |
|
Couleur du porteur de contact |
Blanc |
|
Classe d'inflammabilité (porteur de contact) |
UL 94 V0 |
|
Matériau du corps moulé |
Polyuréthane thermoplastique (TPU) |
|
Couleur du corps moulé |
Noir |
|
Classe d'inflammabilité (corps moulé) |
UL 94-HB |
|
Matériau de la fixation |
Laiton (CuZn) |
|
Placage de la fixation |
Nickel (Ni) |
|
Matériau du joint torique |
Caoutchouc nitrile butadiène (NBR) |
|
Note |
Ne pas connecter/déconnecter sous charge. |
Données du câble
|
Numéro du câble |
242 |
|---|---|
|
Taille du conducteur |
16x0,5 mm² + 3x1,0 mm² |
|
Nombre de fils |
19 |
|
Rayon de courbure minimal (inst. fixe) |
˃ 5 x D |
|
Rayon de courbure minimal (inst. flexible) |
˃ 10 x D |
|
Cycles (courbure) |
˃ 2 M |
|
Matériau conducteur |
Cu |
|
Matériau de la gaine du câble |
Polyuréthane (PUR) |
|
Couleur de l'enveloppe du câble |
Noir |
|
Diamètre D du câble |
Ø 11.60 |
|
Matériau d'isolation des fils |
Polypropylène (PP) |
|
Diamètre du fil isolé |
16 x Ø 1,45 mm [0,057"] + 3 x Ø 1,95 mm [0,077"] |
|
Température ambiante (installation fixe) |
-50 °C à + 80 °C |
|
Température ambiante (installation flexible) |
-25 °C à + 80 °C |
|
Température ambiante (installation avec chaîne d'entraînement) |
max. + 60 °C |
|
Type de câble UL |
AWM : 21198 / 20549 |
|
Classe d'inflammabilité (gaine du câble) |
CEI 60332-2, VDE 0482-265-2-2, EN 50265-2-2, FT2 ; ignifuge |
|
Caractéristiques de câble |
Flexibilité : Excellente | Résistance à l’abrasion : Excellente | Résistance aux produits oléochimiques : Excellente | Résistance aux UV : Excellente | Performances à basse température : Excellente (flexibilité jusqu’à -40 °C) | Ignifugation : Bonne | Sans halogène : Oui | Durabilité mécanique : Excellente (résistance aux chocs, aux déchirures et à la flexion) | Chaîne porte-câbles | Adaptation environnementale : Environnements extérieurs, huileux, humides ou difficiles & °C |
Données techniques côté 2
|
Côté 2 Sous-famille de produits |
De puissance M23 |
|---|---|
|
Côté 2 Type de contact/genre |
Contact de prise / femelle |
|
Modèle de connecteur, côté 2 |
M23 | Femelle | 19 pôles | 0° |
|
Type de fixation, côté 2 |
Écrou de couplage |
|
Nombre de broches, côté 2 |
19 |
|
Résistance d'isolation, côté 2 |
˃ 10^9 Ohm |
|
Cycle d'accouplement, côté 2 |
≤ 100 |
|
Coupe transversale du conducteur, côté 2 |
16x0,5 mm² + 3x1,0 mm² |
|
Température ambiante (fonctionnement), côté 2 |
-25 °C à + 80 °C |
|
Degré de protection/indice IP, côté 2** |
IP67 |
|
Degré de pollution, côté 2 |
3 selon la norme DIN EN 60664-1 (VDE 0110-1) |
|
Distance d'isolement/de fuite, côté 2 |
conformément à la norme DIN EN 60664-1 (VDE 0110-1) |
|
Catégorie de surtension, côté 2 |
II selon la norme DIN EN 60664-1 (VDE 0110-1) |
|
Matériau de base de contact, côté 2 |
Laiton (CuZn) |
|
Placage du contact, côté 2 |
Or sur cuivre (Cu/Au) |
|
Matériau du porteur de contact, côté 2 |
Polyamide (nylon), PA 66 |
|
Couleur du porteur de contact, côté 2 |
Noir |
|
Classe d'inflammabilité (porteur de contact), côté 2 |
UL 94-HB |
|
Matériau du corps moulé, côté 2 |
Polyuréthane thermoplastique (TPU) |
|
Couleur du corps moulé, côté 2 |
Noir |
|
Classe d'inflammabilité (corps moulé), côté 2 |
UL 94-HB |
|
Matériau de la fixation, côté 2 |
Laiton (CuZn) |
|
Placage de la fixation, côté 2 |
Nickel (Ni) |
|
Matériau du joint torique, côté 2 |
Caoutchouc fluorocarboné (FKM) |
|
Remarque, côté 2 |
Ne pas connecter/déconnecter sous charge. |
Sécurité & Conformité environnementale
|
Conforme au RoHS |
Oui |
|---|
Résistances
|
Sans halogène |
Oui |
|---|---|
|
Résistance aux huiles |
Oui |
Notes
|
Degré de protection/Note de l'indice IP |
Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé. |
|---|---|
|
Note de déclassement |
* Avis de déclassement |
|
Spécificités |
Lorsque le connecteur est déverrouillé et en cas de risque de pollution, le connecteur doit être recouvert d'un capuchon de protection ≥ IP54. |
Information
|
Degré de protection/Note de l'indice IP |
Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé. |
|---|---|
|
Note de déclassement |
* Avis de déclassement |
|
Spécificités |
Lorsque le connecteur est déverrouillé et en cas de risque de pollution, le connecteur doit être recouvert d'un capuchon de protection ≥ IP54. |
Références des pièces
| Article n° | Description de l'élément | Longueur de câble |
|---|---|---|
| 19620 | RSU 19-RKU 19-242/8 M | |
| 19870 | RSU 19-RKU 19-242/1,3 M | |
| 77453 | RSU 19-RKU 19-242/0,6 M | 0.6 m |
| 76611 | RSU 19-RKU 19-242/1 M | 1 m |
| 17534 | RSU 19-RKU 19-242/1,5 M | 1.5 m |
| 68990 | RSU 19-RKU 19-242/2 M | 2 m |
| 70895 | RSU 19-RKU 19-242/3 M | 3 m |
| 80889 | RSU 19-RKU 19-242/3,5 M | 3.5 m |
| 61220 | RSU 19-RKU 19-242/5 M | 5 m |
| 73855 | RSU 19-RKU 19-242/6 M | 6 m |
| 46673 | RSU 19-RKU 19-242/7 M | 7 m |
| 65795 | RSU 19-RKU 19-242/10 M | 10 m |
| 934636306 | RSU 19-RKU 19-242/15 M | 15 m |
| 65810 | RSU 19-RKU 19-242/20 M | 20 m |
