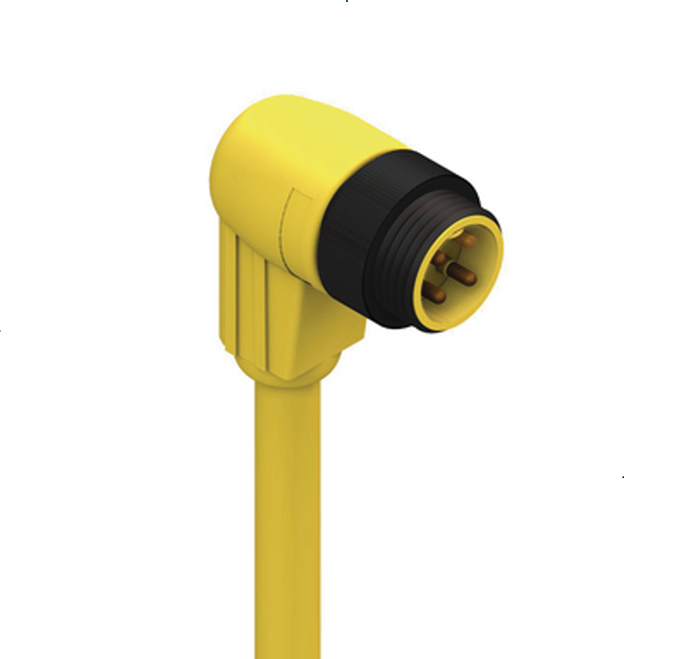

Numéro de produit: RSW 40-839

7/8" - Mâle 90° | #Contacts : 4 | 600 V | Câble TPE YE, 16 AWG, US | cURus

Cordon mâle coudé moulé 7/8" | Nombre de contacts : 4 | 600 V / 10 A | Câble TPE jaune, calibre 4 x 16 AWG, US | cURus 2238

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RSW 40-839
  • RSW 40-839
1 de 1

Spécifications

Expand All

Famille de produits

Connecteur d'alimentation

Côté 1 Sous-famille de produits

7/8"

Type de connecteur

cordon, simple extrémité

Côté 1 Type de contact/genre

Mâle

Modèle de connecteur

7/8" | Homme | 4 pôles | 90°

Nombre de broches

4

Code, côté 1

A

Type de blindage

Non blindé

Type de fixation

Écrou d'accouplement avec filetages externes

Tension nominale

600 V

Courant nominal

10 A

Courant nominal (UL)*

10

Température ambiante (fonctionnement)*

- 30 °C - + 90 °C

Degré de protection/Indice IP**

IP65, IP67, NEMA 6P

Côté 1 Placage de contact

Au sur Ag

Couleur du porteur de contact

Jaune

Matériau du corps moulé

TPU

Couleur du corps moulé

Jaune

Matériau de la fixation

Al

Numéro du câble

839

Taille du conducteur

16 AWG (65/34)

Nombre de fils

4

Rayon de courbure minimal (inst. flexible)

˃ 10 x D

Matériau conducteur

Câblé, BC

Matériau de la gaine du câble

TPE

Couleur de l'enveloppe du câble

Jaune

Diamètre D du câble

Ø8.7 mm

Matériau d'isolation des fils

PVC-Nylon

Diamètre du fil isolé

Ø2.5 mm

Température ambiante (installation fixe)

-30 °C à + 90 °C

Type de câble UL

TC-ER (90°C Sec / 75°C humide) 600 V

Classe d'inflammabilité (gaine du câble)

FT4 / IEC 1202

Caractéristiques de câble

Résistant aux hydrocarbures et au liquide de refroidissement, aux vibrations, aux UV, à l'abrasion et aux étincelles de soudure, flexion continue

Fichier UL

E104696

UL

Reconnu par UL

Conforme au RoHS

Oui

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
