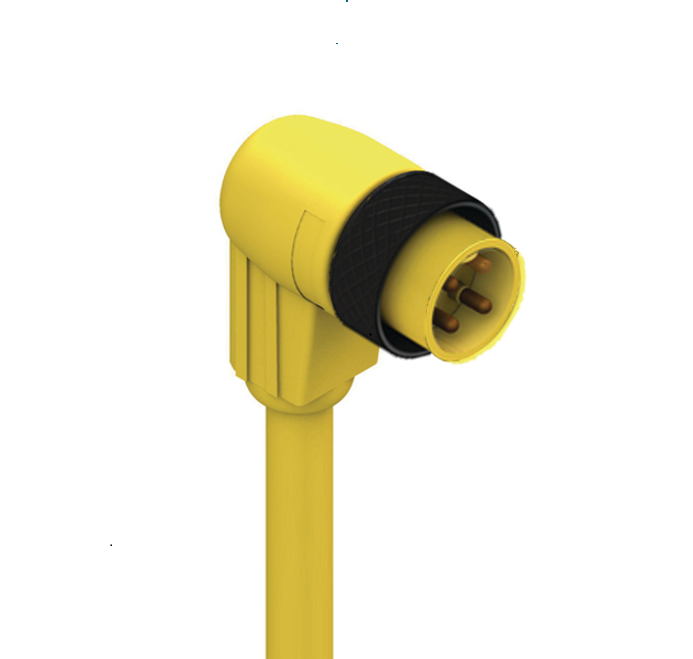

Numéro de produit: RSW 401-839

7/8 - Mâle 90° | Nombre de contacts : 4 | 600 V | Câble TPE YE, 16 AWG, États-Unis | cURus

Câble moulé coudé mâle 7/8 | Nombre de contacts : 4 | 600 V / 10 A | Câble TPE jaune, 4 x 16 AWG, États-Unis | cURus 2238"

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RSW 401-839
5 de 5

Spécifications

Expand All

Famille de produits

Connecteur d'alimentation

Côté 1 Sous-famille de produits

MINI 7/8"

Type de connecteur

cordon, simple extrémité

Côté 1 Type de contact/genre

Contact d’épingle / mâle

Modèle de connecteur

Moulé | 7/8" Mâle | Angulaire

Nombre de broches

4 (3+ (PE)

Code, côté 1

A

Type de blindage

Non blindé

Type de fixation

Filetage femelle, écrou de raccordement

Tension nominale

600 V

Courant nominal

10 A

Courant nominal (UL)*

10

Résistance de contact côté 1

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 100

Température ambiante (fonctionnement)*

-40°C à + 90°C

Degré de protection/Indice IP**

IP65, IP67, NEMA 6P

Degré de pollution de la face 1

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

Alliage de cuivre (CuZn)

Côté 1 Placage de contact

Alliage cuivre-argent-or (Cu/Ag/Au)

Matériau du porteur de contact

Polyuréthane thermoplastique (TPU)

Couleur du porteur de contact

Jaune

Matériau du corps moulé

Polyuréthane thermoplastique (TPU)

Couleur du corps moulé

Jaune

Matériau de la fixation

Aluminium (Al)

Placage de la fixation

Noir anodisé

Couple de serrage (fixation)

MINI : 70 Ncm, serrage à la main

Numéro du câble

839

Taille du conducteur

16 AWG

Nombre de fils

4

Rayon de courbure minimal (inst. fixe)

˃ 5 x D

Rayon de courbure minimal (inst. flexible)

˃ 10 x D

Cycles (courbure)

˃ 5 million

Matériau conducteur

Cu

Matériau de la gaine du câble

Élastomères thermoplastiques (TPE)

Couleur de l'enveloppe du câble

Jaune

Diamètre D du câble

Ø 8,70 mm | 0,342"

Matériau d'isolation des fils

Chlorure de polyvinyle (PVC)

Diamètre du fil isolé

Ø 2,56 mm | 0,101"

Blindage complet (câble)

Non blindé

Température ambiante (installation fixe)

-30 °C à + 90 °C

Température ambiante (installation flexible)

+ 5 °C à +90 °C

Température ambiante (installation fixe courte durée 100 h)

-30 °C à + 90 °C

Température ambiante (installation avec chaîne d'entraînement)

+ 5 °C à +90 °C

Type de câble UL

UL : NEC Type TC-ER (UL 1277)

Classe d'inflammabilité (gaine du câble)

UL 1685, CSA FT4, IEEC 1202

Caractéristiques de câble

Voir l’onglet téléchargements pour plus de détails

Fichier UL

E104696

UL

UL 2238 ; cURus

Conforme au RoHS

Oui

Sans halogène

Non

Résistance aux huiles

Résistance aux hydrocarbures II

Note de déclassement

* Avis de déclassement

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.

Note de déclassement

* Avis de déclassement

Degré de protection/Note de l'indice IP

Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
500003715 RSW 401-839/3M 3 m
