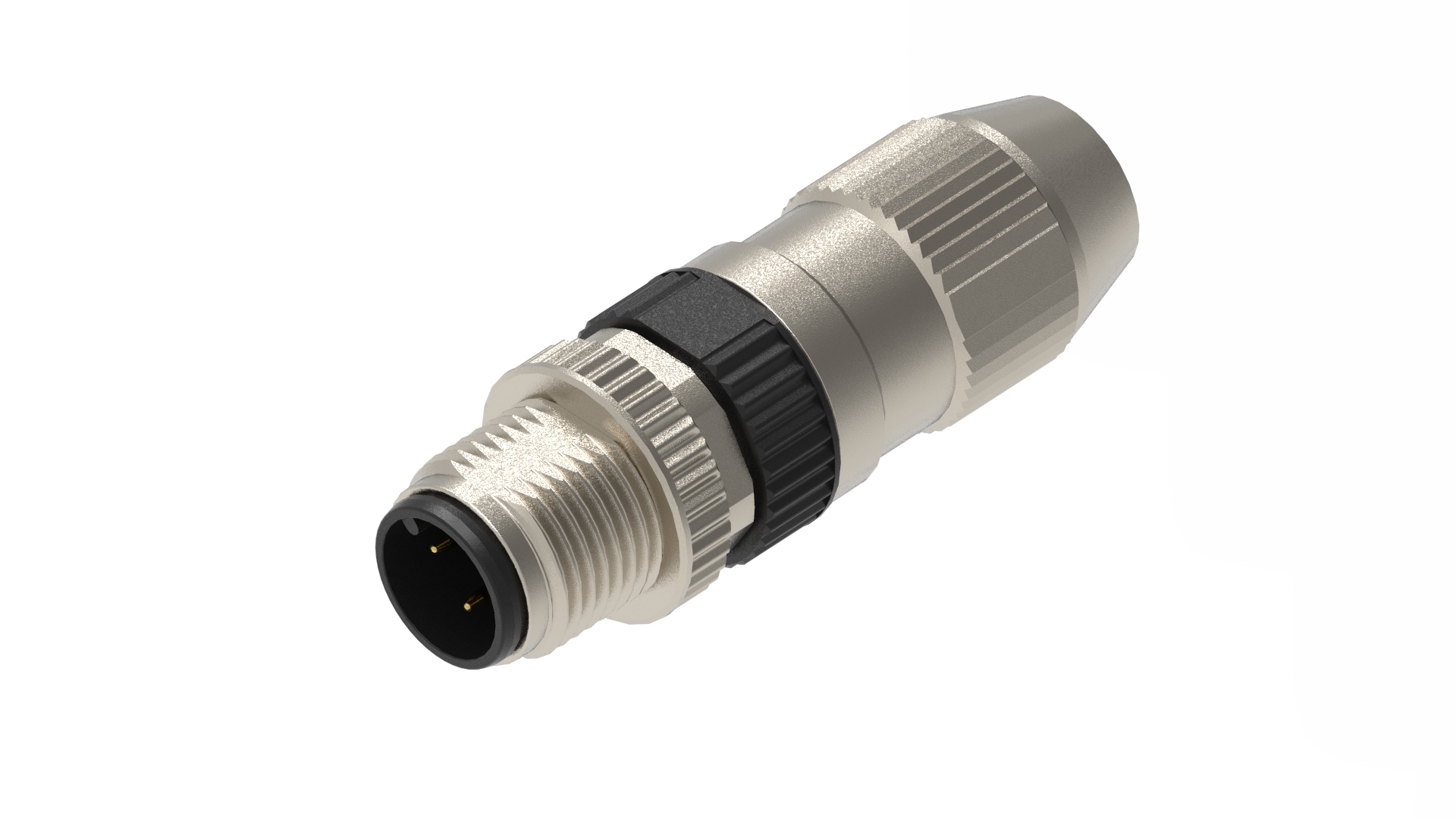

Connecteurs pour capteurs et actionneurs-RSCI 4A

Connecteur M12 pour montage sur site décentralisé, type de contact à déplacement d'isolant (IDC), droit, mâle, 4 pôles, codage A, boîtier fin en zinc moulé sous pression pour environnements difficiles, IP65/IP67, non blindé, 0,14…0,34 mm², AWG 22…AWG26, tension nominale 32 V, courant nominal 4 A

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 standard
Type de connecteur	Assemblage sur site
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	droit
Nombre de broches	4
Code, côté 1	A
Type de fixation	Écrou de couplage
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	32 V AC/DC
Courant nominal	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Type de connexion	contact à déplacement d'isolation (IDC)
Section transversale maximale du fil	0,14 mm²...0,34 mm²
Décharge de traction	cage de serrage
Câbles appropriés	Ø2,9...Ø5,1 mm
Température ambiante (fonctionnement)*	-40°C à +85°C
Température de fonctionnement (UL)	max. 85°C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	AuNi
Matériau du porteur de contact	PBT
Couleur du porteur de contact	noir
Matériau du boîtier	zinc moulé sous pression
Couleur du boîtier	gris métallique
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel

Circuit

Couple de serrage (fixation)	50-60 Ncm

Autorisations

Fichier UL	E95522
UL	cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Notes

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
