Numéro de produit: GDM 2009 J noir

Connecteur de vanne GDM - DIN | Forme A | 18 mm | Nombre de contacts : 2 + masse | Boîtier noir, filetage PG 9 | Sans circuit de protection | 250 V | cURus 1977

Forme A, 18 mm - Femelle coudée | Nombre de contacts : 2 + terre (PE), à vis | Sans circuit de protection | 250 V / 16 A | Boîtier noir, presse-étoupe PG9 noir | Vis centrale incluse | Conditionnement en vrac | © 1977

  • Disponibilité:
    Mondial
  • Statut:
    Actif

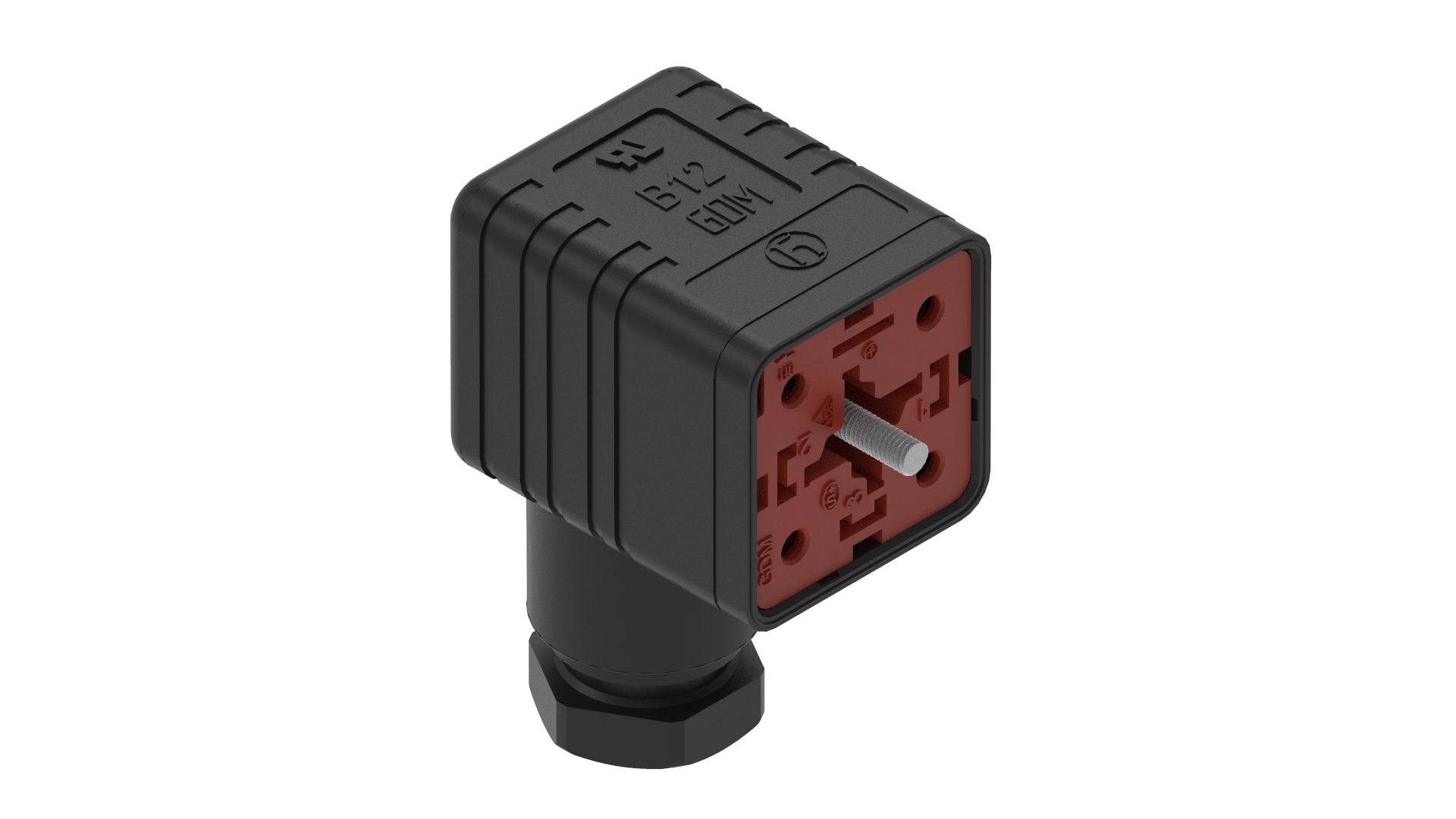

GDM 2009 J noir
5 de 5

Spécifications

Expand All

Disponibilité

Actif

Famille de produits

Connecteurs de vanne

Côté 1 Sous-famille de produits

GDM Legacy

Type de connecteur

Assemblage sur site

Sous-type de connecteur

Type A

Côté 1 Type de contact/genre

Contacts de prise / femelle

Modèle de connecteur

Forme A | Féminin | 2+EP | 90°

Nombre de broches

2+PE (PE sur la sortie du câble)

Code, côté 1

A

Type de blindage

Non blindé

Type de fixation

Vis centrale, M 3 x 35

Tension nominale

250 V

Tension nominale d'impulsion

4,0 kV

Tension de fonctionnement

230 V AC/DC

Courant nominal

16 A

Résistance de contact côté 1

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 50

Type de connexion

Borne à vis

Presse-étoupe

PG9

Dimension du filetage

PG 9

Section transversale

0,25 - 1,5 mm²

Câbles appropriés

Ø 4,5 - 7.5 mm

Température ambiante (fonctionnement)*

- 40 °C à + 125 °C [ Connecteur ] - 30 °C à + 90 °C [ lorsqu'il est accouplé avec un joint NBR] - 15 °C à + 125 °C [ lorsqu'il est accouplé avec un joint FKM] - 40 °C à + 125 °C [ lorsqu'il est accouplé avec un joint EPDM ou MPQ]

Degré de protection/Indice IP**

IP65

Norme de conception de la face 1

DIN EN 175301-803-A, ISO 4400

Degré de pollution de la face 1

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Distance d'isolement/de fuite

DIN EN 60664-1 (2008/01) ; VDE 0110-1

Catégorie de surtension

III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

Laiton (CuZn)

Côté 1 Placage de contact

Alliage cuivre-étain (Cu/Sn)

Matériau du porteur de contact

Polyamide renforcé de fibres de verre (PA GF)

Couleur du porteur de contact

Brun

Classe d'inflammabilité (porteur de contact)

UL 94 V-0

Matériau du boîtier

Polyamide renforcé de fibres de verre (PA GF)

Couleur du boîtier

Noir

Classe d'inflammabilité (boîtier)

UL 94 HB

Matériau du presse-étoupe

Polyamide renforcé de fibres de verre (PA GF)

Joint du presse-étoupe

Caoutchouc nitrile butadiène (NBR)

Couleur du presse-étoupe

Noir

Classe d'inflammabilité (presse-étoupe)

UL 94 HB

Matériau de la fixation

Fixation en acier (4.8 , Fe/Zn B)

Matériau du joint

Vendu séparément

Circuit de protection

Pas de circuit de protection

Circuit de protection

Pas de circuit de protection

Couple de serrage (vis de contact)

(40-50) Ncm pour conducteur de taille 0,25 - 1,5 mm² ; (30-40) Ncm pour conducteur de taille 0,34 mm² ; (25-30) Ncm pour conducteur de taille 0,25 mm²

Couple de serrage (presse-étoupe)

(250-375) Ncm

Couple de serrage (fixation)

(50-60) Ncm

Fichier UL

E95522

UL

UL 1977 ; UR

VDE

Règlement VDE numéro : E349

CSA

Oui

SEV

Oui

PORTÉE

Conforme

Conforme au RoHS

Conforme

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

Degré de protection et indice IP selon la norme d’essai CEI 60529 en utilisant un produit d’accouplement Hirschmann / Lumberg Automation

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

Degré de protection et indice IP selon la norme d’essai CEI 60529 en utilisant un produit d’accouplement Hirschmann / Lumberg Automation


Report An Error

Références des pièces

Article n° Description de l'élément Vis centrale Joint Emballage
931236100 GDM 2009 J noir 1 vis en acier, tête combinée 0 - Vendu séparément F - Emballage collectif 200 pièces, assemblées
