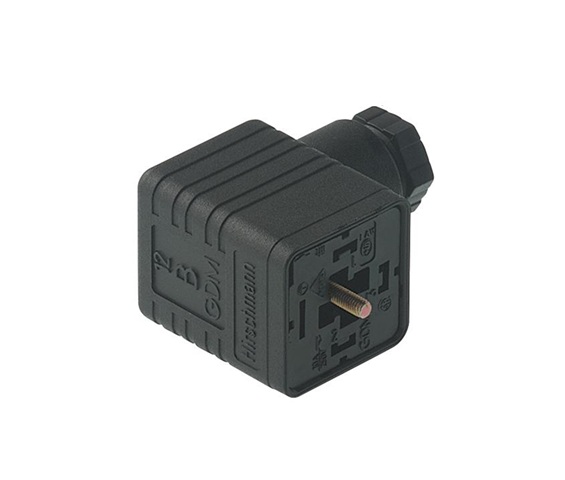

Raccords de vannes - GDM 3009 Noir classique

GDM Legacy - 175301-803 (DIN 43650), forme A, 18 mm, 3 pôles + terre (protection), PG9, boîtier noir, sans circuit, 250 V | 16 A, vis centrale en acier, emballage en vrac

Disponibilité:

Mondial
Statut:

Actif
Remplacé apr: GDM3109-A0U-10F

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face

Cycle de vie du produit

Disponibilité	Nouveau modèle disponible
Date de l’annonce de l’abandon	2024-03-06

Données techniques

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GDM Legacy
Type de connecteur	Assemblage sur site
Sous-type de connecteur	Type A
Côté 1 Type de contact/genre	Contacts de prise / femelle
Modèle de connecteur	Forme A \| Féminin \| 3+EP \| 90°
Nombre de broches	3+PE (PE sur la sortie du câble)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale, M 3 x 35
Remplacé par	ID : 934888094 Nom : GDM3109-A0U-10F 7NBR
Tension nominale	250 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	16 A
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Borne à vis
Presse-étoupe	PG9
Dimension du filetage	PG 9
Section transversale	0,25 - 1,5 mm²
Câbles appropriés	Ø 4,5 - 7.5 mm
Température ambiante (fonctionnement)*	- 40 °C à + 125 °C [ Connecteur ] - 30 °C à + 90 °C [ lorsqu'il est accouplé avec un joint NBR] - 15 °C à + 125 °C [ lorsqu'il est accouplé avec un joint FKM] - 40 °C à + 125 °C [ lorsqu'il est accouplé avec un joint EPDM ou MPQ]
Degré de protection/Indice IP**	IP65
Norme de conception de la face 1	DIN EN 175301-803-A, ISO 4400
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-étain (Cu/Sn)
Matériau du porteur de contact	Polyamide renforcé de fibres de verre (PA GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du boîtier	Polyamide renforcé de fibres de verre (PA GF)
Couleur du boîtier	Noir
Classe d'inflammabilité (boîtier)	UL 94 HB
Matériau du presse-étoupe	Polyamide renforcé de fibres de verre (PA GF)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR), 269604000
Couleur du presse-étoupe	Noir
Classe d'inflammabilité (presse-étoupe)	UL 94 HB
Matériau de la fixation	Fixation en acier (4.8 , Fe/Zn B)
Matériau du joint	0 - Vendu séparément

Circuit

Circuit de protection	Pas de circuit de protection
Couple de serrage (vis de contact)	(40-50) Ncm pour conducteur de taille 0,5 - 1,5 mm² ; (30-40) Ncm pour la taille du conducteur 0.38-0.34 mm² ; (25-30) Ncm pour conducteur de taille 0,25 mm²
Couple de serrage (presse-étoupe)	(250-375) Ncm
Couple de serrage (fixation)	(50-60) Ncm

Autorisations

VDE	Règlement VDE numéro : E349
SEV	Oui

Sécurité & Conformité environnementale

PORTÉE	Conforme
Conforme au RoHS	Conforme

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.

Report An Error

Références des pièces

Article n°	Description de l'élément	Vis centrale	Emballage	Remplacé apr
19040	GDM 3009 noir ancien	1 - Vis centrale en acier, tête combi	F - Emballage collectif 200 pièces, assemblées	ID : 934888094 Nom : GDM3109-A0U-10F 7NBR
