Numéro de produit: GDME 2011 Noir

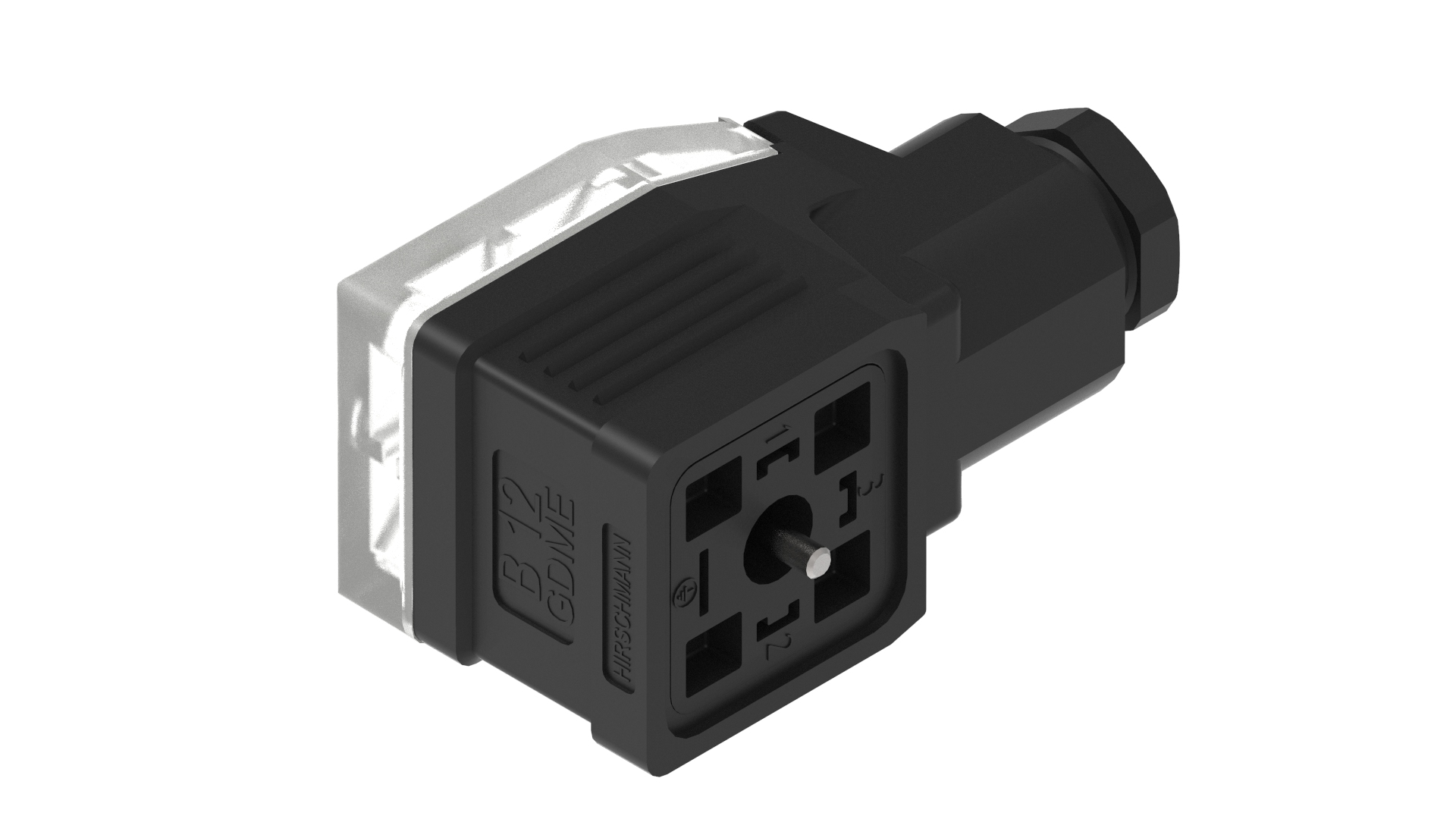

Connecteur DIN robuste GDME à connexion sur site standard : forme A, 3 broches (2 + 1 PE ; PE sur la sortie du câble), boîtier noir avec couvercle transparent, type à vis, PG11 ; sans circuit, 230 V CC / 400 V CA CA/CC, 16 A

Connecteur femelle coudé, format A, 18 mm, usage intensif | Nombre de contacts : 2 + terre (PE), à visser | Sans circuit de protection (vendu séparément) | 400 V / 16 A | Boîtier noir, presse-étoupe PG 11 noir | Vis centrale incluse | Conditionnement en vrac

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GDME 2011 Noir
5 de 5

Spécifications

Expand All

Description de l'élément

GDME 2011 Noir

Disponibilité

Actif

Famille de produits

Connecteurs de vanne

Côté 1 Sous-famille de produits

GDME usage intensif

Type de connecteur

Assemblage sur site

Sous-type de connecteur

Type A

Côté 1 Type de contact/genre

Contacts de prise / femelle

Modèle de connecteur

Corps coudé (90°)

Nombre de broches

2+PE (PE sur la sortie du câble)

Code, côté 1

A

Type de blindage

Non blindé

Type de fixation

Vis centrale, M 3 x 40

Tension nominale

400 V

Tension nominale d'impulsion

4,0 kV

Tension de fonctionnement

230 V CC / 400 V CA

Courant nominal

16 A

Résistance de contact côté 1

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 50

Type de connexion

Borne à vis

Presse-étoupe

PG11

Section transversale

0,25 - 1,5 mm²

Décharge de traction

Étrier

Câbles appropriés

Ø 4,5 - 11 mm

Température ambiante (fonctionnement)*

- 40 à 80 [Connecteur] - 30 à 80 [avec joint NBR] - 15 à 80 [avec joint FKM] - 40 à 80 [avec joint EPDM ou MPQ] °C + °C °C + °C °C + °C °C + °C

Degré de protection/Indice IP**

IP65

Norme de conception de la face 1

DIN EN 175301-803-A, ISO 4400

Degré de pollution de la face 1

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Distance d'isolement/de fuite

DIN EN 60664-1 (2008/01) ; VDE 0110-1

Catégorie de surtension

III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

Laiton (CuZn)

Côté 1 Placage de contact

Alliage cuivre-étain (Cu/Sn)

Matériau du porteur de contact

PA GF

Couleur du porteur de contact

Noir

Classe d'inflammabilité (porteur de contact)

UL 94 V-0

Matériau du boîtier

Polyamide renforcé de fibres de verre (PA GF)

Couleur du boîtier

Noir avec couvercle translucide

Classe d'inflammabilité (boîtier)

UL 94 V-0

Matériau du presse-étoupe

Polyamide renforcé de fibres de verre (PA GF)

Joint du presse-étoupe

Caoutchouc nitrile butadiène (NBR)

Couleur du presse-étoupe

Noir

Classe d'inflammabilité (presse-étoupe)

UL 94 HB

Matériau de la décharge de traction

Polyamide renforcé de fibres de verre (PA GF)

Matériau de la fixation

Fixation en acier (4.8 , Fe/Zn B)

Matériau couvercle

PA GF

Classe d'inflammabilité (couvercle)

UL 94 HB

Matériau du joint

Vendu séparément

Circuit de protection

Circuit de protection non inclus (vendu séparément)

Indicateur de fonction

LED jaune

Couple de serrage (vis de contact)

M3 : (25-30) Ncm

Couple de serrage (presse-étoupe)

(150-200) Ncm

Couple de fixation (vis de décharge de traction)

(50-60) Ncm

Couple de serrage (fixation)

(50-60) Ncm

VDE

Règlement VDE numéro : E349

SEV

Oui

PORTÉE

Oui

Conforme au RoHS

Conforme

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note

Ne pas connecter ou déconnecter sous charge.

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note

Ne pas connecter ou déconnecter sous charge.


Report An Error

Références des pièces

Article n° Description de l'élément Vis centrale Joint Emballage
933029100 GDME 2011 Noir 1 - Vis centrale en acier, tête combi 0 - Vendu séparément D - Emballage collectif 50 pièces, assemblées
