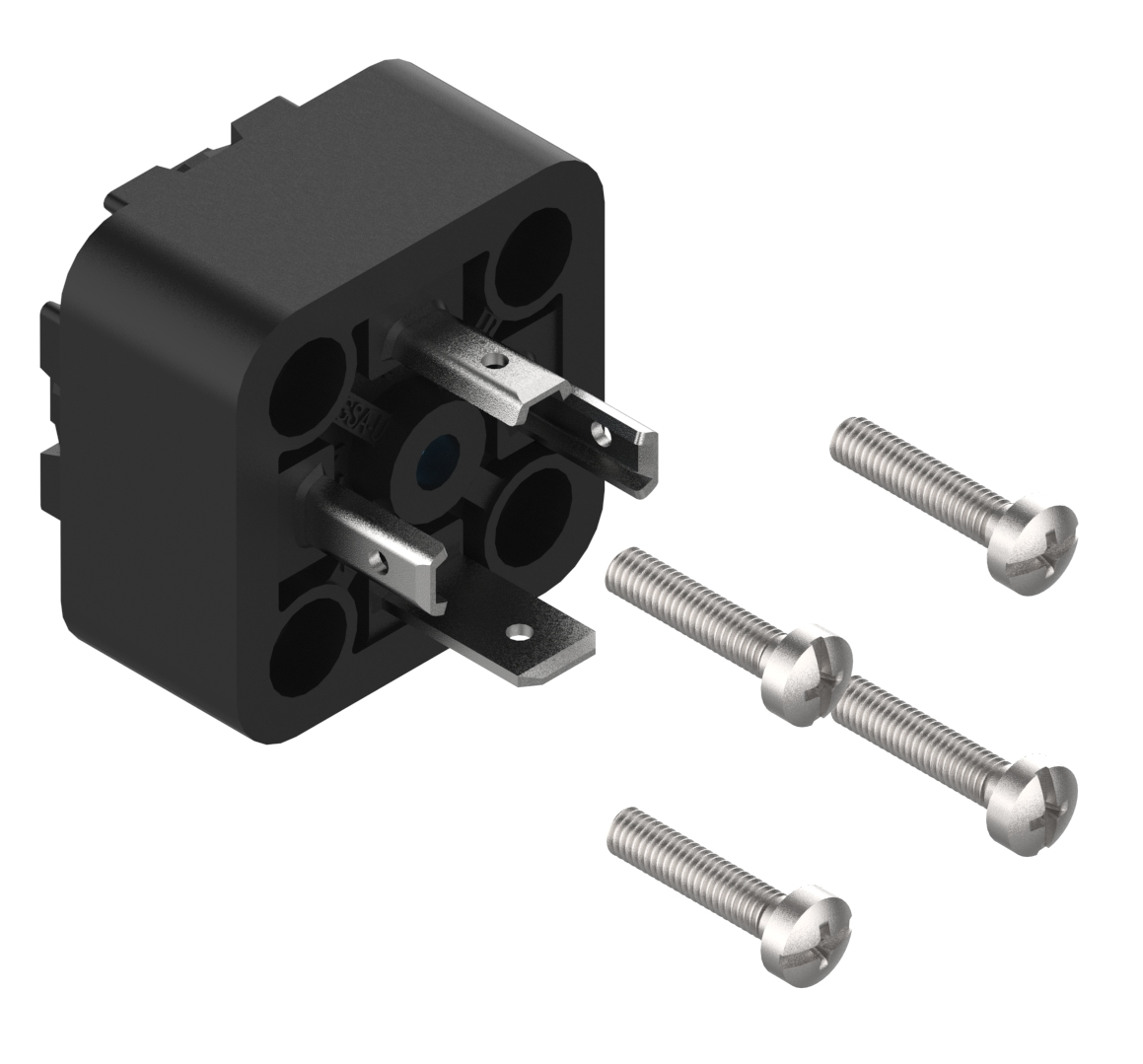

Connecteurs de vannes - GSA-U 3075 SK

175301-803-A (DIN 43650-A) : Prise mâle pour montage en surface, forme A, contacts : 3+PE, contacts IDC, 400 V | 10 A

Spécifications

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GSA-U
Type de connecteur	Réceptacle
Sous-type de connecteur	Réceptacle rectangulaire moulé avec contacts IDC
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	3+EP
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	4 vis M 3 x 14
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	400 V AC/DC
Courant nominal	10 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	IDC
Section transversale	0.75 mm²
Température ambiante (fonctionnement)*	-40 °C - +125 °C
Degré de protection/Indice IP**	IP65 / IP67
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Couleur du boîtier	noir

Couple de serrage (vis de fixation)	(50-60) Ncm
Type de montage	M3 (4x)
Accessoires à commander séparément	Joint plat (NBR) GSA 200-4, référence pièce. 730843002 ; joint plat (EPDM) GSA 200-7, numéro de pièce. 730268003

VDE	oui
SEV	oui

Conforme au RoHS	oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.
