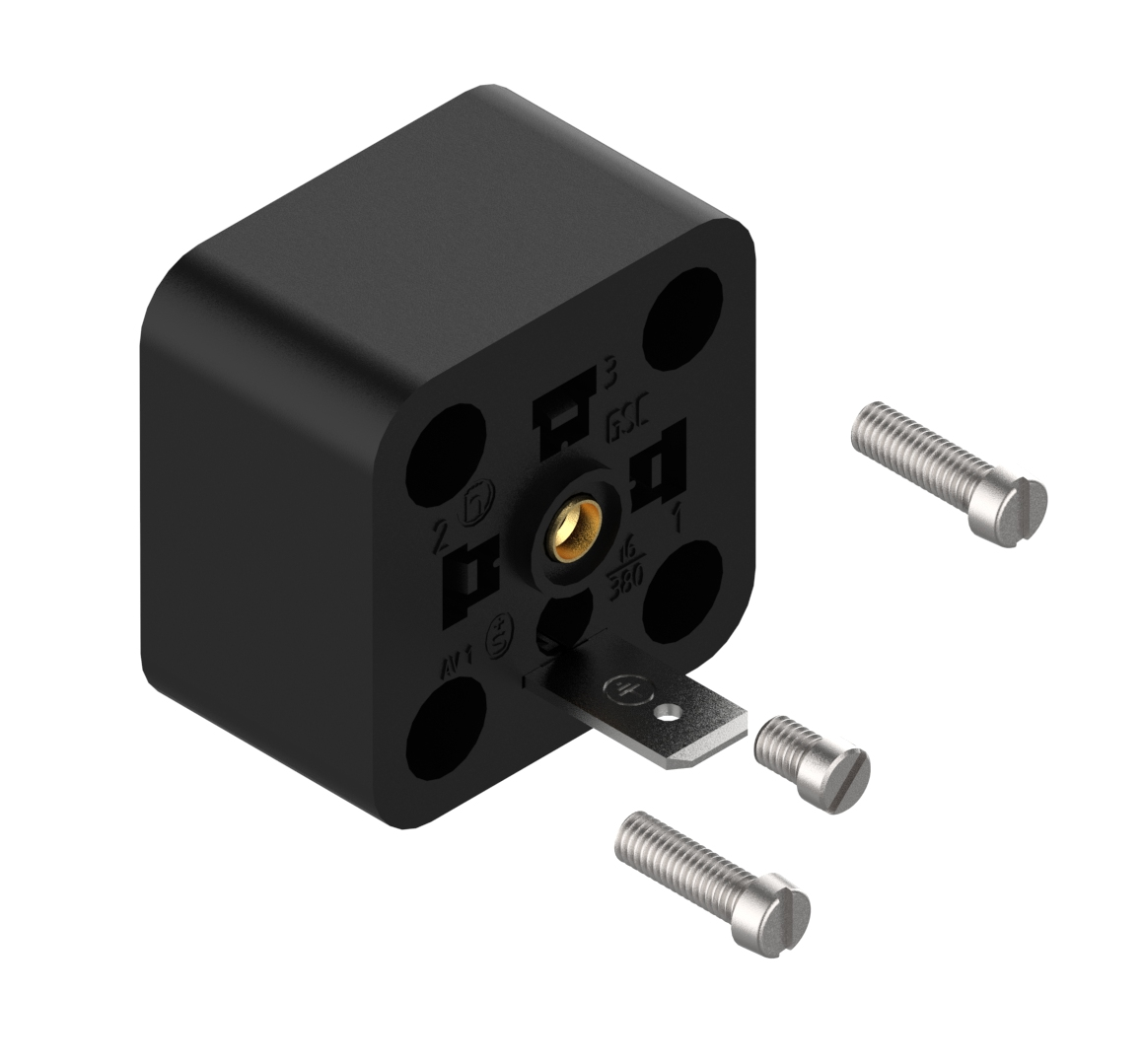

Connecteurs de vanne-GSC 300

175301-803-A (DIN 43650-A) : Prise mâle pour montage en surface, forme A, contacts : 3+PE, à sertir, 400 V | 16 A ; contacts à sertir vendus séparément, référence : 731470021

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GSC
Type de connecteur	Réceptacle
Sous-type de connecteur	Réceptacle rectangulaire avec contacts sertis
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	3+EP
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	2 vis M 3 x 10
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	400 V AC/DC
Courant nominal	16 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Serti
Section transversale	0,08 - 1,5 mm²
Température ambiante (fonctionnement)*	-40 °C - +125 °C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Couleur du boîtier	noir

Circuit

Couple de serrage (vis de fixation)	(50-60) Ncm
Type de montage	M3 (2x)
Accessoires à commander séparément	Joint plat (NBR) GSA 200-4, référence pièce. 730843002 ; joint plat (EPDM) GSA 200-7, numéro de pièce. 730268003 ; contacts à sertir RMC 480, numéro de pièce. 731470021 ; outil de sertissage XZC 0704, numéro de pièce. 932507005

Autorisations

VDE	oui
SEV	oui

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	Ne pas connecter ou déconnecter sous charge.
