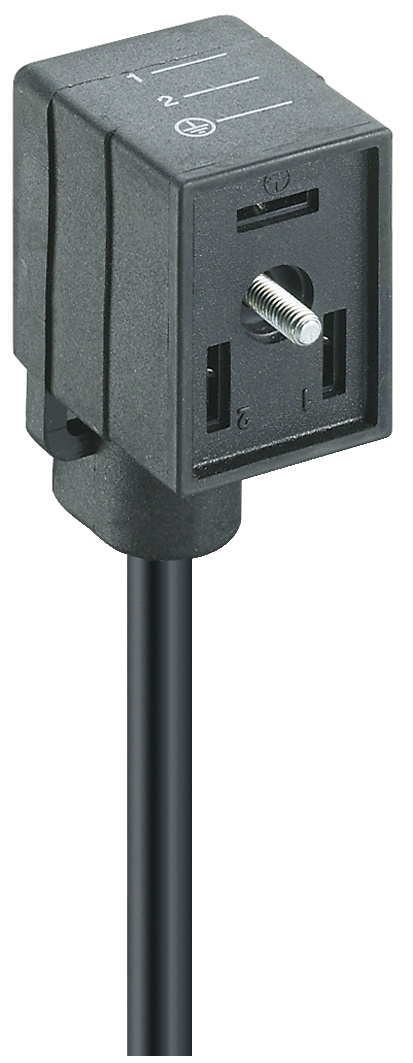

Connecteurs de vanne-VB 1D-3-2-205

Cordon standard industriel VB à extrémité unique : forme B, 3 broches (2 + 1 PE ; PE sur la sortie du câble), corps noir, sans circuit, 230 V CA/CC, 4 A ; câble noir en PVC, 0,75 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	PE
brown	blue	green-yellow

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	VB standard industriel
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	2+PE (PE sur la sortie du câble)
Code, côté 1	B
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	250 V AC/DC
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Température ambiante (fonctionnement)*	-25 °C - +80 °C
Degré de protection/Indice IP**	IP65
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Sn
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPE
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier, fente combi Philips

Circuit

Circuit de protection	Sans circuit
Couple de serrage (fixation)	(50-60) Ncm

Données du câble

Numéro du câble	205
Taille du conducteur	0.75 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 5,5 ± 0,2 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø 1,80 ± 0,10 mm
Température ambiante (installation fixe)	- 40 °C - + 70 °C
Température ambiante (installation flexible)	+ 5 °C - + 70 °C
Classe d'inflammabilité (gaine du câble)	DIN VDE 0472-804 Prüfart B
Caractéristiques de câble	frei von polybromierten Diphenylether, nicht halogenfrei

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	non

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
