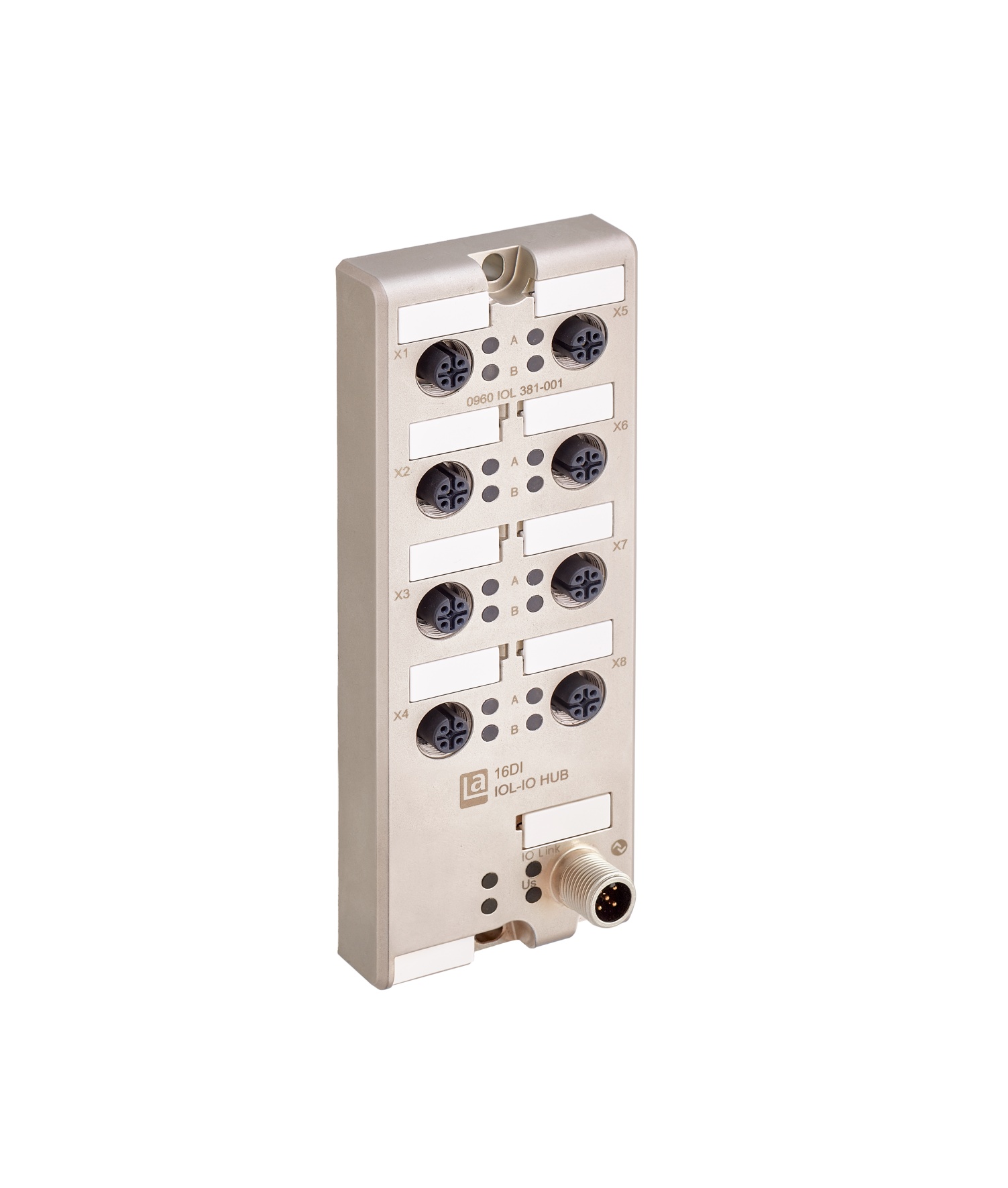

Numéro de produit: 0960 IOL 381-001-PX0

LioN-P, concentrateur d'E/S IO-Link, 16 entrées numériques (8 x M12), classe A, métal, 60 mm, PX0

LioN-P, concentrateur d'E/S IO-Link, IO-Link, boîtier métallique industriel, 60 mm, jusqu'à IP69K, 16 canaux d'entrée numériques, 8 connecteurs d'E/S M12 codés A, 5 pôles, 1 connecteur IO-Link Classe A M12 codé A, 5 pôles, PX0 (paramètres préconfigurés - échange d'appareils Plug and Produce)

  • Disponibilité:
    Mondial
  • Statut:
    Actif
0960 IOL 381-001-PX0
5 de 5

Spécifications

Expand All

Famille de produits

Systèmes d'E/S : actif - autonome

Côté 1 Sous-famille de produits

LioN-P

Description de l'élément

0960 IOL 381-001-PX0

Type de dispositif

Répartiteurs IO-link

Compatibilité des protocoles

Liaison IO

Fonction d'E/S

16DI

Connexion bus

M12, 5 pôles, code A

Connexion de l’alimentation électrique

M12, 5 pôles, code A

Connexion d'E/S

M12, 5 pôles, code A

Type d'E/S

Entrée numérique

Matériau du boîtier

Métallique, zinc moulé sous pression

Revêtement du boîtier

Nickel, mat

Couleur du boîtier

Gris métallique

Degré de protection/Indice IP**

IP65, IP67, IP69K

Enrobé

Oui

Dimensions (L x H x P) en mm

60 mm x 31 mm x 159 mm

Poids

390 g

Température ambiante (fonctionnement)*

-20 °C à 70 °C

Température ambiante (stockage/transport)

-25 °C à 85 °C

Humidité admissible (fonctionnement)

5 % ... 95 % (pour les applications UL max. 80 %)

Humidité admissible (stockage/transport)

5 % ... 95 % (pour les applications UL max. 80 %)

Pression d'air (fonctionnement)

80 kPa … 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer)

Pression d'air (stockage/transport)

80 kPa … 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer)

Norme d'inflammabilité

UL 94 (IEC 61010)

Norme de protection

III, IEC 61140, EN 61140, VDE 0140-1

Degré de pollution de la face 1

3 conformément à la norme EN 60664-1, VDE 0110-1

Résistance aux vibrations

15 g / 5 - 500 Hz

Résistance aux chocs

50 g / 11ms

Durée moyenne de fonctionnement avant défaillance (MTTF)

2111 ans. selon Telcordia SR-332 (2011) 20°C

Matériau de base de contact

M12, code A, CuSn, plaqué or

Matériau du porteur de contact

PA

Matériau du joint torique

FKM

Type de montage

2 Montage du trou à vis. Utilisez les vis classiques M4 x 25 / 30 avec une rondelle de blocage dentée (conforme DIN 125) et des écrous autobloquants.

Couple de serrage (vis de fixation)

M4: 1 Nm

Couple de serrage (connexion à la terre (FE))

M4: 1 Nm

Couple de serrage (connexion bus)

M12: 0.5 Nm

Couple de serrage (connexion électrique)

M12: 0.5 Nm

Couple de serrage (connexion d'E/S)

M12: 0.5 Nm

Connexion

M12, 5 pôles, code A

Protocole

Liaison IO

Classe de la liaison IO

Classe A

Nombre de connexions

1

Spécification

V1.1.2

Vitesse de transmission/mode COM

COM 3 (230,4 kbps)

Durée du cycle/vitesse d'actualisation

1 ms min.

Stockage des paramètres

Pris en charge

Type de trame

Type_2_V

Traitement de la longueur des données

4 octets de données d'entrée, 4 octets de données de sortie

Configuration

IODD, traitement des données

Tension d'alimentation du module de connexion

M12, 5 pôles, code A

Nombre de connexions

1

Capacité de charge actuelle du connecteur

max. 4 A

Tension d'alimentation du module (nominale)

24 V DC (SELV/PELV)

Tension d'alimentation du module (plage)

18 V CC à 30 V CC

Consommation actuelle (typ.)

80 mA (à 24 V CC)

Protection polarité inversée

Oui

Indicateur de statut (alimentation du système)

LED vert

Indicateur de diagnostic

LED rouge

Tension d'alimentation du capteur de connexion

via la connexion d'alimentation du module

Capacité de charge actuelle du connecteur

max. 4 A

Tension d'alimentation du capteur (nominale)

24 V DC (SELV/PELV)

Tension d'alimentation du capteur (plage)

18 V CC à 30 V CC

Protection polarité inversée

Oui

Indicateur de statut (alimentation du capteur)

LED vert

Indicateur de diagnostic

LED rouge

Nombre de canaux d'entrée Tout ou Rien

max. 16, fixe

Connexion

M12, 5 pôles, code A

Nombre de ports

8x, X1 à X8

Type de canal

Type 1 selon CEI 61131-2

Alimentation du capteur

max. 700 mA par module (prendre en compte la limitation 1L du maître IO-Link connecté)+

Câblage d'entrée

2, 3 fils

Tension nominale

24 V DC via US (alimentation du module)

Courant nominal

généralement 5 mA

Type de capteur

PNP

Plage de tension d'entrée "0" signal

-0,3V CC... 5 V DC

Plage de tension d'entrée "1" signal

15 V CC... 30 V DC

Temps de filtrage de l'entrée

0 à 3 ms, configurable

Circuit de protection

Électroniquement : protection contre les surcharges, protection contre les courts-circuits

Indicateur de statut (entrées)

LED blanc ou jaune par canal

US (tension d'alimentation du système) / FE

500 V DC

Connexion Bus / FE

500 V DC

Directive EMC

2014/30/EU

Décharge électrostatique (ESD) EN 61000-4-2

Critère B ; décharge de contact 4 kV, décharge d'air 8 kV

Champ électromagnétique EN 61000-4-3

Critère A ; intensité du champ : 10 V/m

Transitoires rapides (salves) EN 61000-4-4

Critère B, 2 kV

Surtension EN 61000-4-5

Critère B ; lignes d'alimentation CC : 0,5 kV/0,5 kV (symétrique/asymétrique) ; Pour ports d'E/S avec câbles de 30 m ±±

Immunité conduite EN 61000-4-6

Critère A ; tension d'essai 10 V

EN 55022 propriétés d'interférence radio

Classe A

CE

Oui

Conforme au RoHS

Oui

Conforme à la norme RoHS chinoise

Oui

UL

Certification cULus, UL 61010-1

Fichier UL

E230848

CSA

Oui, via UL

Liaison IO

Oui

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note pour la connexion de l'alimentation du système

*ne pas connecter/déconnecter sous tension !

Mise à jour et révision

Numéro de révision : 0.69 Date de révision : 20-02-2026

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note pour la connexion de l'alimentation du système

*ne pas connecter/déconnecter sous tension !

Mise à jour et révision

Numéro de révision : 0.69 Date de révision : 20-02-2026
