Numéro de produit: MA6AUFLD

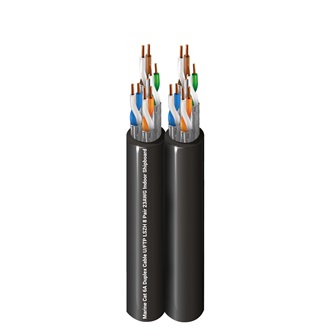

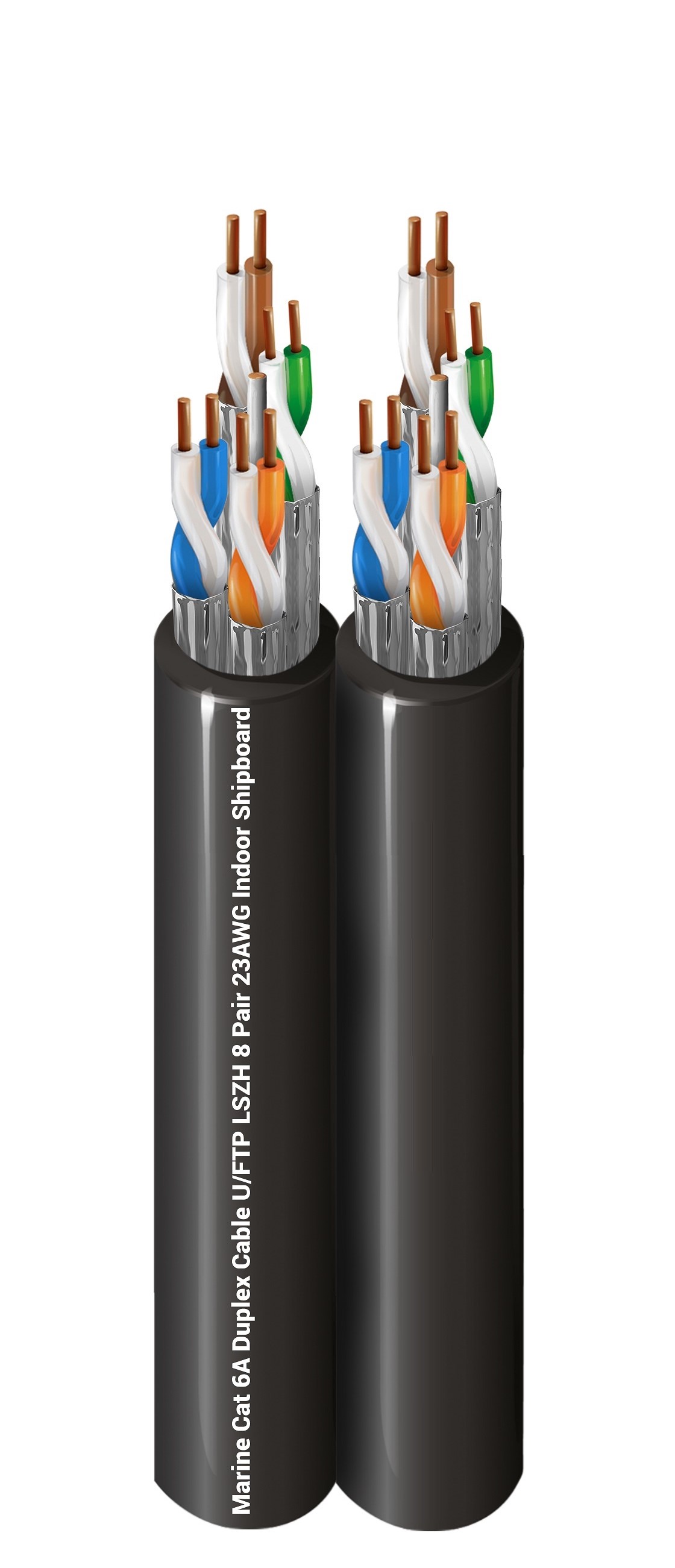

MarineTuff Cat 6A Duplex, U/FTP, 2x4Pr 23 BC, isolation FMPE, LSZH, intérieur, certifié LR

Câble Ethernet marin duplex Cat. 6A, 2 x 4 broches, 23 AWG, cuivre nu recuit, isolation en mousse de polyéthylène, U/FTP, gaine à faible émission de fumée et sans halogène (SHF1), intérieur, certifié LR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
MA6AUFLD
  • MA6AUFLD
1 de 1

Spécifications

Expand All

Applications recommandées

Construction navale, Wi-Fi pour les passagers en cabine, IPTV haut débit, éclairage PoE, stations de recharge d'appareils, caméras de sécurité embarquées, etc.

Conducteur

Size Stranding Stranding Class Material No. of Pairs
23 AWG Solid Class 1 BC - Bare Copper 8

isolation

Material Nom. Insulation Diameter Color Code
PO - Polyolefin (Foam) 1.35 mm (0.0531 in) White & Blue, White & Orange, White & Green, White & Brown

Blindage interne

Element Shield Type Material Coverage Drainwire Type
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100% 26 AWG (Solid) TC

Gaine extérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (SHF1) 7.5 mm (0.30 in)

Électricité

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Délai

Max. Delay Skew Nom. Velocity of Prop.
45 ns/100m 77%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 75.3 72.3 73.2 70.2 68 65 20 67 67 40 35
4 3.8 66.3 63.3 62.5 59.5 56 53 23 67 66.2 34 23
10 5.9 60.3 57.3 54.4 51.4 48 45 25 67 58.2 30 15
16 7.5 57.2 54.2 49.7 46.7 43.9 40.9 25 67 54.1 28 10.9
31.3 10.5 52.9 49.9 42.4 39.4 38.1 35.1 23.6 67 48.3 25.1 5.1
62.5 15.0 48.4 45.4 33.4 30.4 32.1 29.1 21.5 65.6 42.3 22
100 19.1 45.3 42.3 26.2 23.2 28 25 20.1 62.5 38.2 20
125 21.5 43.8 40.8 22.3 19.3 26.1 23.1 19.4 61 36.3 19
200 27.6 40.8 37.8 13.2 10.2 22 19 18 58 32.2 17
250 31.1 39.3 36.3 8.2 5.2 20 17 17.3 56.5 30.2 16
350 34.3 37.1 34.1 17.1 14.1 17.3 54.3 27.3
500 45.3 34.8 31.8 14 11 17.3 52 24.2

Notes du tableau des hautes fréquences

Les limites inférieures à 4 MHz sont données à titre indicatif. Norme de référence : ISO/IEC 61156-5 éd. 2.0 (2009)

Classe de l'impédance de transfert

Classe 2

Température

Operating Installation
-40°C To +80°C -5°C To +80°C

Rayon de courbure

Installation Min.
10*D

Poids câble en vrac

115 kg/km (77,3 lb/1 000 pi)

Environnement compatible

Intérieur, intérieur

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-22

Conformité IEEE

IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Catégorie de données

Catégorie 6A

Conformité ISO/IEC

ISO/CEI 11801-2IEC 60092-360

Conformité CENELEC

EN 50173-1

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = HCL+HBr ≤ 0,5 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Notes

Certification LR (Lloyd's Register)

Mise à jour et révision

Numéro de révision : 0.72 Date de révision : 04-09-2024

Mise à jour et révision

Numéro de révision : 0.72 Date de révision : 04-09-2024
