MA7SFL

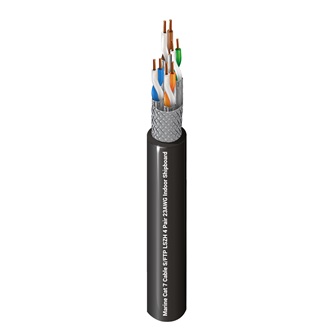

MarineTuff Cat 7, S/FTP, 4 Pr 23 BC, FMPE Ins, LSZH, Intérieur, Certifié LR

...
Marine Ethernet Cat 7, 4 paires 23 AWG, cuivre brut recuit, isolation en mousse de polyéthylène, S/FTP, Gaine low smoke zero halogen (peu de fumées, zéro halogène) (SHF1), intérieur des navires, Certifié LR
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits
Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Construction navale, Wi-Fi pour les cabines de passagers, IPTV à large bande passante, Éclairage PoE, stations de recharge de dispositifs, caméras de sécurité embarquées, etc.

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Nombre de paires
23 Uni BC – Cuivre brut 4

Nombre de conducteurs

8

Nombre total de paires

4

isolation
Matériel Diamètre nominal
PO - polyoléfine (mousse) 1,35 mm
Nuancier
Nombre Couleur
1 paire Blanc et bleu
2 paires Blanc et orange
3 paires Blanc et vert
4 paires Blanc et marron
Blindage interne
Élément Type Matériel Couverture [%]
Paire blindée individuelle Ruban Bi-laminé (alum+poly) 100 %
Blindage extérieur
Type Matériel Couverture [%] Matériau du fil de masse Fil de masse AWG
Tresse Cuivre étamé (TC) 30 % Cuivre étamé 28 AWG
Gaine extérieure
Matériel Diamètre nominal Diamètre +/- tolérance
LSZH - low smoke zero halogen (peu de fumées, zéro halogène) (SHF1) 7,8 mm 0,3 mm
Construction et dimensions

Allongement minimum à la rupture de la gaine

125 %

Résistance minimale à la traction de la gaine

9 MPa

Résistance minimale à la traction de la gaine vieillie

30 %

Allongement minimum à la rupture de la gaine vieillie

30 %
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu maximum du conducteur Déséquilibre DCR max. entre les paires [%] DCR non équilibré maximum au sein d'une paire [%]
95 Ohm/km 4 % 2 %
Capacité
Déséquilibre de la capacité maximum Capacité mutuelle maximale
160 pF/100 m 56 pF/m

Résistance d'isolement

5000 MOhm.m

Impédance
Impédance caractéristique nominale
100 Ohm ± 20
Délai
Délai de propagation maximum Vitesse de propagation nominale (VP) [%]
25 ns/100 m 78 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] TCL min. [dB] ELTCTL min. [dB]
1 MHz 2,1 dB/100 m 78 dB 75 dB 75,9 dB 72,9 dB 78 dB 75 dB 20 dB 40 dB 35 dB
4 MHz 3,7 dB/100 m 78 dB 75 dB 74,3 dB 71,3 dB 78 dB 75 dB 23 dB 34 dB 23 dB
10 MHz 5,8 dB/100 m 78 dB 75 dB 72,2 dB 69,2 dB 74 dB 71 dB 25 dB 30 dB 15 dB
16 MHz 7,3 dB/100 m 78 dB 75 dB 70,7 dB 67,7 dB 69,9 dB 66,9 dB 25 dB 28 dB 10,9 dB
31,3 MHz 10,3 dB/100 m 78 dB 75 dB 67,7 dB 64,7 dB 64,1 dB 61,1 dB 23,6 dB 25,1 dB 5,1 dB
62,5 MHz 14,6 dB/100 m 75,5 dB 72,5 dB 60,9 dB 57,9 dB 58,1 dB 55,1 dB 21,5 dB 22 dB
100 MHz 18,5 dB/100 m 72,4 dB 69,4 dB 53,9 dB 50,9 dB 54 dB 51 dB 20,1 dB 20 dB
125 MHz 20,8 dB/100 m 70,9 dB 67,9 dB 50,2 dB 47,2 dB 52,1 dB 49,1 dB 19,4 dB 19 dB
200 MHz 26,5 dB/100 m 67,9 dB 64,9 dB 41,4 dB 38,4 dB 48 dB 45 dB 18 dB 17 dB
250 MHz 29,7 dB/100 m 66,4 dB 63,4 dB 36,7 dB 33,7 dB 46 dB 43 dB 17,3 dB 16 dB
300 MHz 32,7 dB/100 m 65,2 dB 62,2 dB 32,6 dB 29,6 dB 44,5 dB 41,5 dB 17,3 dB
500 MHz 42,8 dB/100 m 61,9 dB 58,9 dB 19,2 dB 16,2 dB 40 dB 37 dB 17,3 dB
600 MHz 47,1 dB/100 m 60,7 dB 57,7 dB 13,6 dB 10,6 dB 38,4 dB 35,4 dB 17,3 dB

Tableau de notes

Les limites inférieures à 4 MHz sont données à titre indicatif. Norme de référence : ISO/IEC 61156-5 éd. 2.0 (2009)

Classe d'atténuation de couplage

Type Ib

Classe de l'impédance de transfert

Catégorie 2

Voltage
Tension nominale [V]
72 V CC
Plage de température

Plage de température d'installation

-5° C à +80° C

Plage de température de fonctionnement

-40° C à +80° C

Caractéristiques mécaniques

Test de flexion

Test de flexion à basse température - 40° C : pas de fissures

Essai de pression pour la gaine

Test à haute température IEC 60811-508 80 ± 2° C 4 h : ≤ 50 %

Essai du coup de chaleur

Test de choc thermique à (150 ± 3° C, 1 h) : pas de fissures

Poids câble en vrac

65,5 kg/km

Rayon de courbure minimum pendant l'installation

10*D

Normes

Conformité ISO/IEC

ISO/IEC 11801-2, IEC 60092-360

Conformité CENELEC

EN 50173-1

Catégorie de données

Catégorie 7

Conformité ANSI

ANSI/TIA 568.2-D (2018)

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Programmes environnementaux et autres programmes concernés

Environnement

Intérieur
Utilisation

Utilisation – Intérieur

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

UL1581 VW-1

Inflammabilité IEC

IEC 60332-1-2, IEC 60332-3-22

Test de teneur en fluor CEI60684-2

HF ≤ 0,1 %

CEI 60754-1 - Quantité d'halogène

HCL+HBr ≤ 0.5%

IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max.

10 µS / mm

IEC 60754-2 - Quantité de gaz acide halogène - pH min.

4,3

CEI 61034-2 - Transmittance minimale de la densité de la fumée

60 %

Notes sur le produit

Note de bas de page

*Un code de stock sera créé au moment de la commande. Le code de stock comprendra la référence du câble, la couleur de l'enveloppe et la longueur du câble.

Notes

Certification LR (Lloyd's Register)

Historique

Mise à jour et révision

Numéro de révision : 0.50 Date de révision : 09-11-2022
