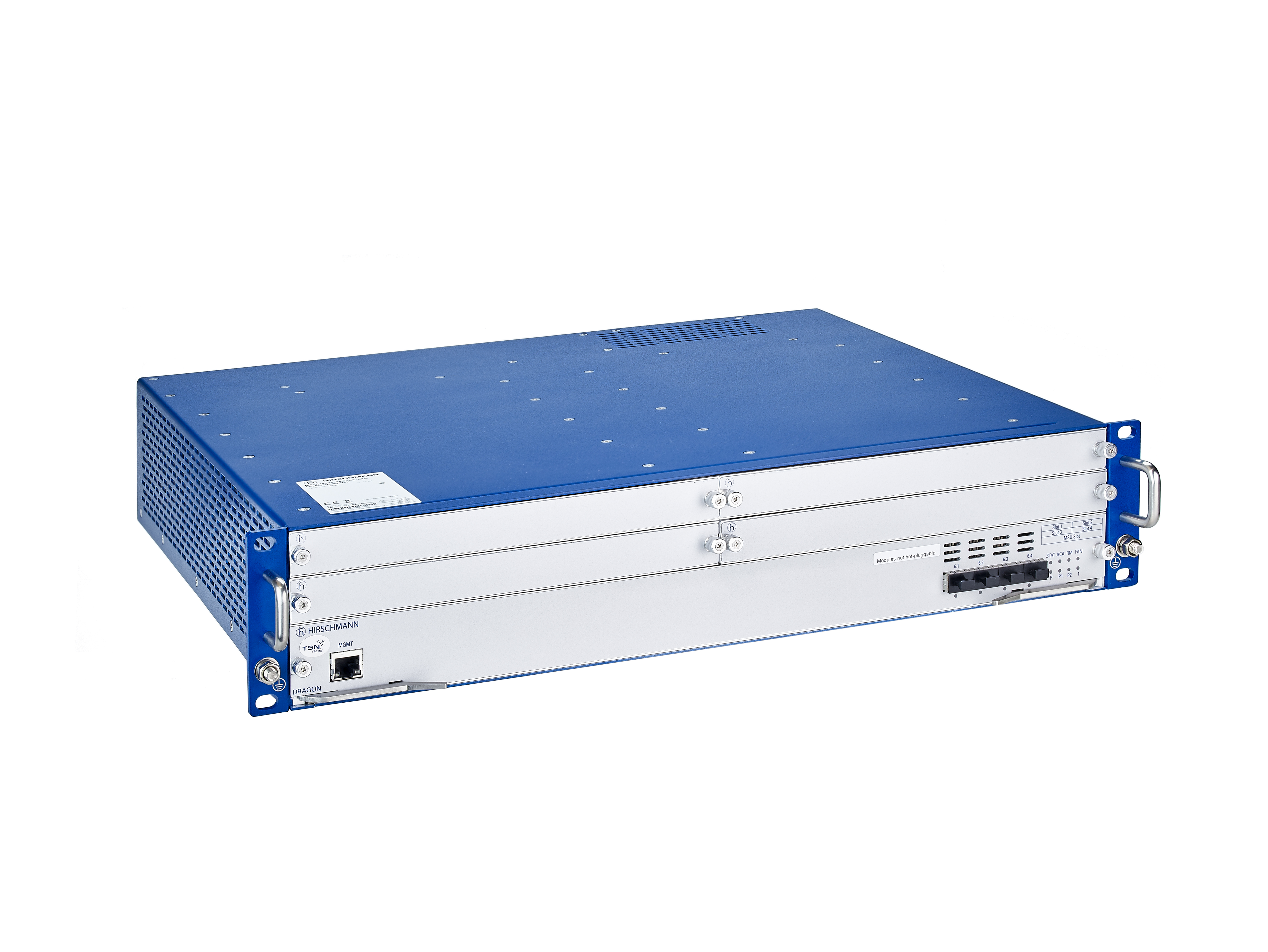

Product Number: DRAGON MACH4000-52G-L3A-UR
Commutateur de réseau principal Gigabit Ethernet de couche 3 avec jusqu'à 52 ports GE
Commutateur dorsal Gigabit ethernet complet avec jusqu'à 52 ports GE, conception modulaire, unité de ventilation installée, panneaux aveugles pour les emplacements de carte de ligne et d'alimentation inclus, fonctionnalités HiOS avancées couche 3, routage unicast
-
Disponibilité:
-
Inventaire mondial :
Spécifications
Description du produit
Type |
DRAGON MACH4000-52G-L3A-UR |
---|---|
Nom |
DRAGON MACH4000-52G-L3A-UR |
Description |
Commutateur dorsal Gigabit ethernet complet avec jusqu'à 52 ports GE, conception modulaire, unité de ventilation installée, panneaux aveugles pour les emplacements de carte de ligne et d'alimentation inclus, fonctionnalités HiOS avancées couche 3, routage unicast |
Version du logiciel |
HiOS 09.0.06 |
Type de port et quantité |
Nombre total de ports jusqu'à 52, unité de base 4 ports fixes : 4x GE SFP, modulaire : 48x ports FE/GE extensibles avec quatre emplacements pour modules média, 12 ports FE/GE par module |
Plus d'interfaces
Interface V.24 |
1 prise RJ45 |
---|---|
Emplacement pour carte SD |
1 pour connecter l'adaptateur de l'autoconfiguration ACA31 (SD) |
Interface USB |
1 x USB pour connecter l'adaptateur d'autoconfiguration ACA22-USB |
Besoins en alimentation
Tension de fonctionnement |
Entrée de l'unité PSU : 100 - 240 V AC ; l'interrupteur peut être actionné avec 1 ou 2 unités PSU remplaçables sur le terrain (à commander séparément) |
---|---|
Consommation électrique |
80 W (avec émetteurs-récepteurs SFP + 1 PSU + module ventilateur) |
Logiciels
Routage |
Assistance IP/UDP, routage à vitesse filaire totale, interfaces de routeur basées sur le port, interfaces de routeur basées sur le VLAN, interface de bouclage, ICMP Filter, diffusions sur le net, OSPFv2, RIP v1/v2, détection de routeur ICMP (IRDP), chemin multiple à coût égal (ECMP), routage unicast statique, proxy ARP, Static Route Tracking, IGMP v1/v2/v3, IGMP Proxy (routage multicast) |
---|---|
Commutation |
Apprentissage VLAN indépendant, vieillissement rapide, entrées d'adresses monodiffusion/multidiffusion statiques, hiérarchisation QoS/port (802.1D/p), hiérarchisation TOS/DSCP, mode de confiance d'interface, gestion de file d'attente CoS, classification et police DiffServ d'entrée IP, classification et police DiffServ de sortie IP, formation de file d'attente/bande passante max. de la file d'attente, contrôle de flux (802.3X), mise en forme de l'interface de sortie, protection contre les tempêtes d'entrée, trames Jumbo, VLAN (802.1Q), basé sur le protocole, mode inconnu du VLAN, protocole d'enregistrement VLAN GARP (GVRP), VLAN vocal, VLAN basé sur MAC, VLAN basé sur le sous-réseau IP, protocole d'enregistrement multidiffusion GARP (GMRP), espionnage/interrogation IGMP par VLAN (v1/v2/v3), filtrage multidiffusion inconnu, protocole d'enregistrement VLAN multiple (MVRP), protocole d'enregistrement MAC multiple (MMRP), protocole d'enregistrement multiple (MRP), protection de boucle de couche 2 |
Redondance |
Protocole de redondance transparente à haute disponibilité (HSR) (IEC62439-3), protocole de redondance transparente à haute disponibilité (HSR) (IEC62439-3) - HSR-PRP RedBox, agrégation de liens avec LACP, sauvegarde de liens, MSTP (802.1Q), MRP via agrégation de liens, protocole de redondance MRP (Media Redundancy Protocol) (IEC62439-2) - gestionnaire de redondance, protections RSTP, gestionnaire de sous-anneau, RSTP (protocole Rapid Spanning Tree), client MRP, RSTP 802.1D-2004, VRRP, suivi VRRP, HIPER-Ring (gestionnaire) |
Administration |
Prise en charge d'images logicielles doubles, TFTP, SFTP, SCP, LLDP (802.1AB), LLDP-MED, SSHv2, V.24, HTTP, HTTPS, Traps, SNMP v1/v2/v3, Telnet, Client DNS, OPC-Serveur UA |
Diagnostic |
Détection de conflit d'adresse de gestion, notification MAC, contact de signal, Indication de l'état du périphérique, TCPDump, voyants, Syslog, connexion permanente à ACA, notification par e-mail, surveillance des ports avec désactivation automatique, détection de rabattement de lien, détection de surcharge, détection des discordances de duplex, surveillance de la vitesse de liaison et du duplex, RMON (1,2,3,9), mise en miroir du port 1:1, mise en miroir du port 8:1, mise en miroir du port N:1, RSPAN, SFLOW, mise en miroir VLAN , mise en miroir du port N:2, informations système, auto-tests au démarrage à froid, test du câble cuivre, administration SFP, dialogue de vérification de la configuration, Switch Dump, fonctionnalité de configuration des instantanés |
Configuration |
Annulation de la configuration automatique (retour en arrière), empreinte de configuration, fichier de configuration basé sur du texte (XML), client BOOTP/DHCP avec configuration automatique, serveur DHCP : par port, serveur DHCP : pools par VLAN, adaptateur avec configuration automatique ACA31 (carte SD), adaptateur d'autoconfiguration ACA21/22 (USB), HiDiscovery, relais DHCP avec option 82, interface de ligne de commande (CLI), script CLI, prise en charge MIB complète, administration Web, aide contextuelle. |
Sécurité |
Sécurité des ports basée sur MAC, contrôle d'accès basé sur les ports avec 802.1X, VLAN invité/non authentifié, serveur d'authentification intégré (IAS), affectation de VLAN RADIUS, affectation de politique RADIUS, authentification multiclient par port, contournement d'authentification MAC, DHCP Snooping, IP Source Guard, inspection ARP dynamique, prévention du déni de service, LDAP, ACL basé sur MAC en entrée, ACL basé sur MAC en sortie, ACL basé sur IPv4 en entrée, IPv4, ACL basé sur le temps, ACL basé sur le VLAN, ACL basé sur le VLAN d'entrée, ACL basé sur le VLAN de sortie, limitation ACL basée sur le flux, accès à la gestion restreint par VLAN, indication de la sécurité du dispositif, piste d'audit, journalisation CLI, gestion des certificats HTTPS, accès de gestion restreint, bannière d'utilisation appropriée, politique de mot de passe configurable, nombre configurable de tentatives de connexion, journalisation SNMP, niveaux de privilèges multiples, gestion locale des utilisateurs, authentification à distance via RADIUS, verrouillage du compte utilisateur, changement de mot de passe lors de la première connexion |
Synchronisation du temps |
Horloge Transparente à deux temps PTPv2, Horloge de référence PTPv2, Horloge en temps réel mise en mémoire tampon, Client SNTP, Serveur |
Divers |
Croisement manuel des câbles, Mise hors tension du port |
Conditions ambiantes
Température de fonctionnement |
0-+60° C |
---|---|
Température de stockage/transport |
-40-+70° C |
Humidité relative (sans condensation) |
10-95 % |
Peinture protectrice sur PCB |
Oui (revêtement conforme) |
Dimensions (LxHxP) |
480 mm x 88 mm x 445 mm |
Montage |
Armoire de commande 19 po |
Norme de protection |
IP20 |
Autorisations
Norme de base |
C-Tick, CE, EN61133 |
---|---|
Transport |
EN 50121-4 |
Fiabilité
Garantie |
60 mois (veuillez vous référer aux conditions de garantie pour des informations détaillées) |
---|
Contenu de la livraison et accessoires
Accessoires à commander séparément |
Modules médias (D4K-12xxx), bloc d'alimentation (D4K-PSU-300W-HV), cordon d'alimentation (par exemple, cordon d'alimentation Europe - 942 271-001), émetteur-récepteur SFP, ACA22-USB (EEC), ACA31 |
---|---|
Contenu de la livraison |
Dispositif, fiche de sécurité et d’information générale, bornier 3 broches pour contact de signal, module ventilateur D4K-AIR, 4 × Panneau de couverture pour emplacement de module multimédia, panneau de couverture pour emplacement de module d’alimentation |
Instructions complémentaires
Documentation relative aux produit |
https://www.doc.hirschmann.com |
---|---|
Téléchargement de logiciels |
https://hirschmann-support.belden.com/en-US/downloads |
Historique
Mise à jour et révision |
Numéro de révision : 0.87 Date de révision : 03-02-2025 |
---|
Information
Mise à jour et révision |
Numéro de révision : 0.87 Date de révision : 03-02-2025 |
---|
Références des pièces
Article n° | Type |
---|---|
942318003 | DRAGON MACH4000-52G-L3A-MR |
