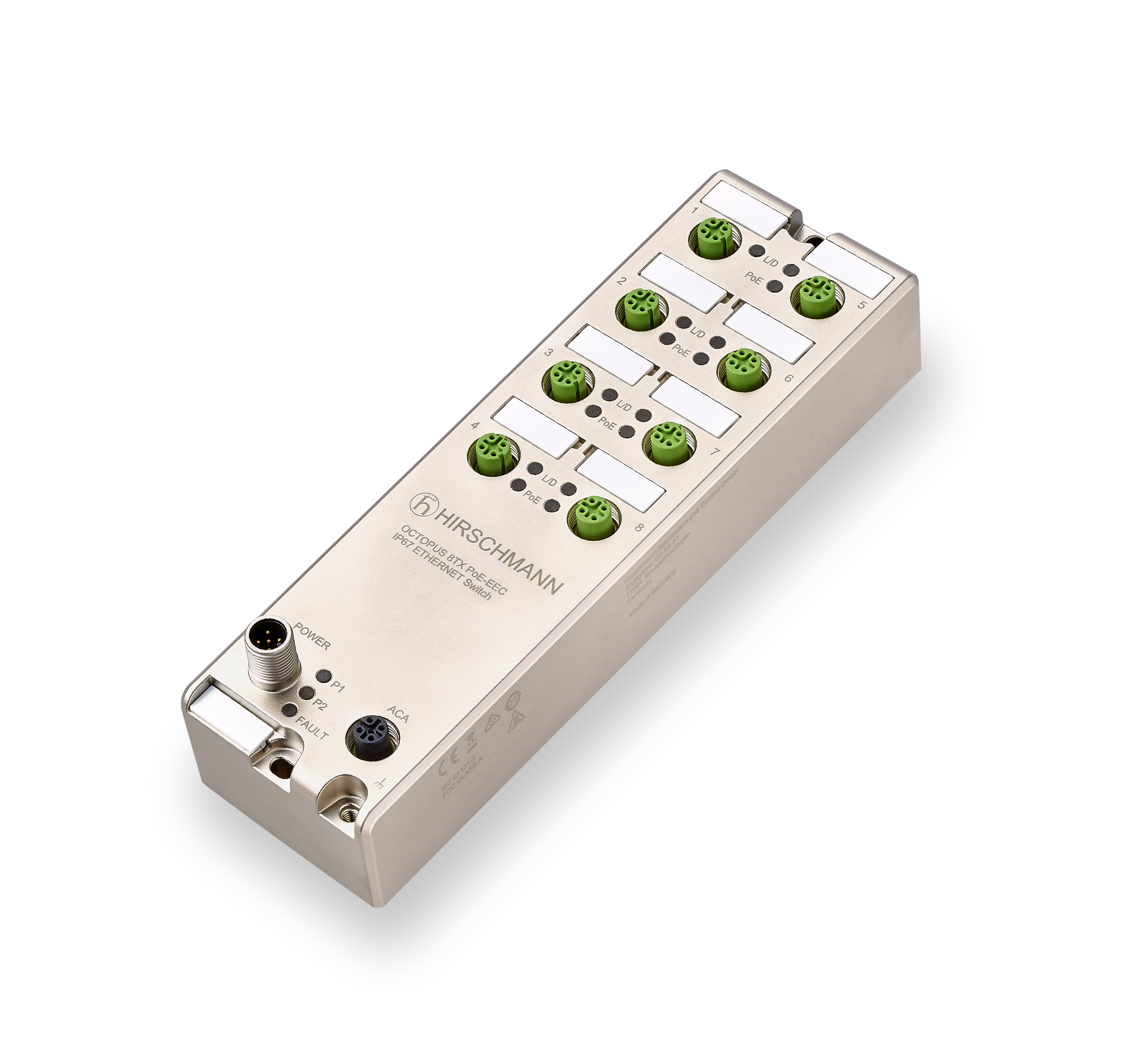

IP67-certifié-OCTOPUS 8TX PoE-EEC

Commutateur IP67 configurable selon IEEE 802.3, PoE+ selon IEEE 802.3at, Store-and-Forward-Switching, Ethernet (10 Mbit/s) et Fast-Ethernet (100 Mbit/s)

Availability:

Mondial
Status:

Active

Quote

Spécifications
Ressources

Spécifications

Expand All

Description du produit

Type	OCTOPUS 8TX PoE-EEC
Description	Les interrupteurs OCTOPUS sont adaptés aux applications en extérieur dans des conditions environnementales difficiles. En raison des autorisations typiques de la branche, ils peuvent être utilisés dans les applications de transport (E1), ainsi que dans les trains (EN 50155) et les navires (GL).
Type de port et quantité	8 x 10/100 BASE-TX dont 7 PoE+, codage M12 D, 4 pôles, câble TP, croisement automatique, négociation automatique, polarité automatique

Plus d'interfaces

Contact d'alimentation/signalisation	1 connecteur M12 à 5 broches, codage A, aucun contact de signalisation
Interface USB	1 x M12 douille à 5 broches, code A

Taille du réseau - Longueur de câble

Paire torsadée (TP)	0-100 m

Taille du réseau - cascadabilité

Topologie en ligne - /étoile	tout

Besoins en alimentation

Tension de fonctionnement	24 V CC (16,8. 32 V CC)
Consommation électrique	max. 44 W avec sortie PoE 35 W
Puissance de sortie en BTU (IT)/h	max. . 30.7
Fonctions de redondance	alimentation redondante

Logiciels

Diagnostic	Voyants (alimentation, statut de la liaison, données, statut POE)
Configuration	Commutateur : temps de vieillissement, mappage Qos 802.1p, mappage QoS DSCP. Pro Port : état du port, contrôle de flux, mode de diffusion, mode de multidiffusion, trames jumbo, mode de confiance QoS, priorité basée sur le port, autonégociation, débit de données, mode duplex, auto-crossing, état MDI Pro PoE Port : activation PoE, priorité PoE, classes PoE autorisées

Conditions ambiantes

MTBF (Telcordia SR-332 Numéro 3) @ 25°C	4 755 238 h
Humidité relative (également avec condensation)	5-100 %
Température de fonctionnement	-40-+70 °C
Note	Veuillez noter que certains accessoires recommandés ne prennent en charge qu'une plage de températures comprise entre -25 ºC et +70 ºC et peuvent limiter les conditions de fonctionnement possibles pour l'ensemble du système.
Température minimale de stockage	-40-+85 °C
Dimensions (LxHxP)	61 mm x 201 mm x 46 mm
Poids	910 g
Type de montage	Montage mural
Norme de protection	IP65, IP67

Stabilité mécanique

Vibration CEI 60068-2-6	1 mm, 2 Hz-13,2 Hz, 90 min. 0,7 g, 13,2 Hz-100 Hz, 90 min. 3,5 mm, 3 Hz-9 Hz, 10 cycles, 1 octave/min. 1 g, 9 Hz-150 Hz, 10 cycles, 1 octave/min
Choc CEI 60068-2-27	15 g, durée 11 ms, 18 chocs

EMC Immunité aux interférences

Décharge électrostatique (ESD) EN 61000-4-2	Décharge contact 6 kV, décharge air 8 kV
Champ électromagnétique EN 61000-4-3	20 V/m (80-3000 MHz)
Transitoires rapides (éclatement) EN 61000-4-4	Ligne électrique 2 kV, ligne de données 4 kV
Surtension EN 61000-4-5	ligne électrique : 2 kV (ligne/terre), 1 kV (ligne/terre), 2 kV ligne de données
Immunité à la conduction EN 61000-4-6	3 V (10 kHz-150 kHz), 10 V (150 kHz-80 MHz)

Immunité émise EMC

EN 55032	EN 55032 Classe A
FCC CFR47 Part 15	FCC 47CFR Part 15, classe A

Autorisations

Norme de base	CE, EAC, marque de conformité réglementaire australienne (RCM)
Sécurité des équipements de contrôle industriels	cUL61010-2-201
Sécurité des équipements en technologie de l'information	EN62368
Emplacements dangereux	ISA 12.12.01 Classe 1 Div. 2
Norme ferroviaire	EN 50155, EN 45545-2, EN 50121-4
Transport	E1

Fiabilité

Garantie	60 mois (veuillez vous référer aux <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"conditions de garantie </a pour des informations détaillées)

Contenu de la livraison et accessoires

Accessoires à commander séparément	ACA22-M12 (EEC) (942 125-001), connecteur M12, "D"-codé (934 445-001) Cordon de 2 m avec connecteur M12, "D"-codé (934 578-001) Cordon de 5 m avec connecteurs M12, "D"-codé (934 578-002) Cordon de 10 m avec connecteurs M12, "D"-codé (934 578-003) Cloison M12 "D"-codé à RJ45 (934 498-001), Ensemble de cache-poussière en métal OCTOPUS (25 pièces) (942 057-001), Ensemble de cache-poussière en plastique OCTOPUS (25 pièces) (942 057-002)*
Contenu de la livraison	1 appareil, 1 capuchon de protection pour le transport de la connexion de la tension d'alimentation, 7 capuchons de protection pour prise M12, 1 connecteur M12 (ELWIKA 5012 PG7) pour le raccordement de l'alimentation, Consignes générales de sécurité × × ×

Accessoires à commander séparément

ACA22-M12 (EEC) (942 125-001), connecteur M12, "D"-codé (934 445-001) Cordon de 2 m avec connecteur M12, "D"-codé (934 578-001) Cordon de 5 m avec connecteurs M12, "D"-codé (934 578-002) Cordon de 10 m avec connecteurs M12, "D"-codé (934 578-003) Cloison M12 "D"-codé à RJ45 (934 498-001), Ensemble de cache-poussière en métal OCTOPUS (25 pièces) (942 057-001), Ensemble de cache-poussière en plastique OCTOPUS (25 pièces) (942 057-002)*

Contenu de la livraison

1 appareil, 1 capuchon de protection pour le transport de la connexion de la tension d'alimentation, 7 capuchons de protection pour prise M12, 1 connecteur M12 (ELWIKA 5012 PG7) pour le raccordement de l'alimentation, Consignes générales de sécurité × × ×

Instructions complémentaires

Documentation relative aux produit	https://www.doc.hirschmann.com
Certificats	https://www.doc.hirschmann.com/certificates.html
Téléchargement de logiciels	https://my.belden.com/s/downloads
