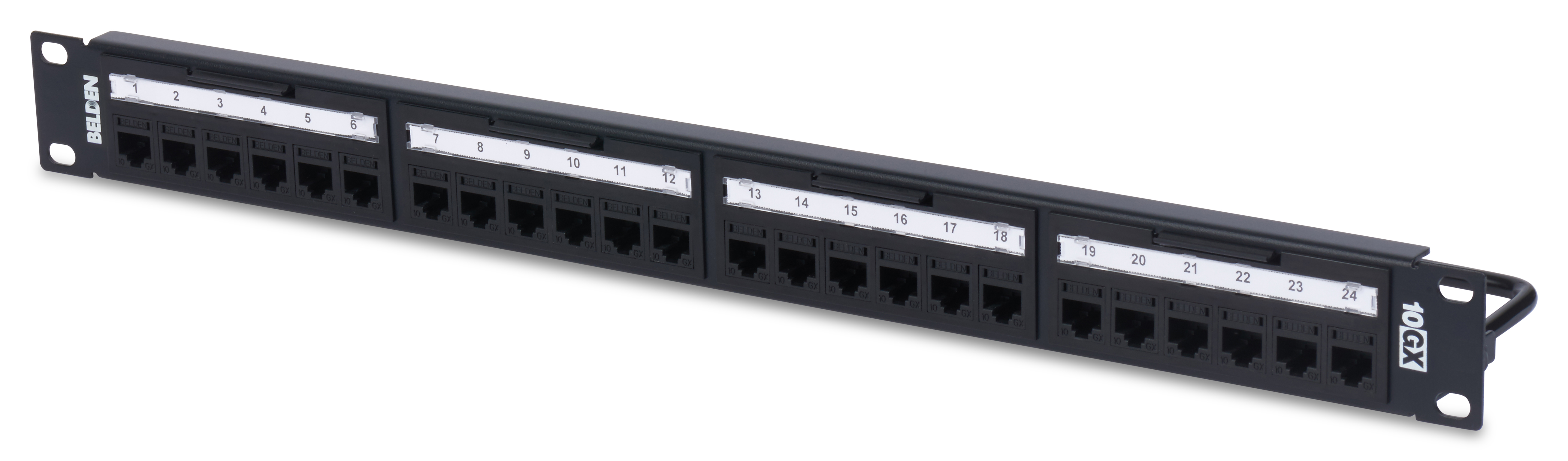

Panneau 10GX REVConnect 24P

Panneau de brassage 10GX REVConnect Port 24

...
Coffret de brassage 10GX REVConnect, 24 ports, 1U (préchargé)
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

10GX Systems, TIA Catégorie 6A, ISO Classe EA, 10GBASE-T

Caractéristiques physiques (complètes)

Hauteur

1,73 po

Largeur

19 po

Profondeur

2 po

Nombre de ports

24 ports

Connexion face avant

Affleurant

Emballage

Emballé individuellement dans une boîte en carton

Poids

1,845 livres
Connecteurs
Matériaux
Description Matériel Couleur
Panneau Acier Noir/blanc
Trame PC/ABS Noir/blanc
Barre de gestion Acier Noir
Fenêtre transparente Polycarbonate Transparent
Construction et dimensions

Capacité maximale

24 connecteurs (préchargés)

Caractéristiques électriques

Résistance diélectrique

1 000 V RMS @ 60 Hz pendant 1 minute (signaux à terre)

Courant nominal

1,300 A

Résistance d'isolement

500 M-Ohm Minimum

Résistance de raccordement

2,5 mOhm

Plage de température

Plage de température d'installation

-10° C à +60° C

Plage de température de stockage

-40° C à +70° C

Plage de température de fonctionnement

-10° C à +60° C

Caractéristiques mécaniques

Empreinte/Type

REVConnect

Compatibilité d'outil

Outil de raccordement REVConnect (RVUTT01)

Compatibilité fiche/prise

RJ45

Rétention du câble/connecteur

15 livres

Rétention du connecteur/matériel

20 livres

Rétention prise/connecteur

11,250 livres
Normes

Indice UL

UL94 V-0

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

Catégorie 6A - TIA 568.C.2, Catégorie 6A - ISO/IEC 11801:2002 Ed.2

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3 de type 1 et 2 (jusqu'à 30 W), IEEE 802.3 bt/D1.7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseTTM (jusqu'à 100 W)

Autres normes

FCC partie 68, Sous-partie F, IEC 60603-7,
Programmes environnementaux et autres programmes concernés

Environnement

Intérieur

Directive UE 2011/65/UE (RoHS 2)

Oui

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Inflammabilité, LS0H, test de toxicité

Liste de sécurité

c(UL)us Listed

Numéros de pièces associées

Pièces connexes

10 GX REVConnect prises modulaires, 10 GX cordons modulaires

Notes sur le produit

Pièces incluses

24 prises REVConnect 10GX noir (RVAMJKUBK-S1) ; 25 gestionnaires de câbles et conditions REVConnect ; 4 fenêtres transparentes ; 1 barre de gestion des câbles arrière ; 4 vis (10x32) ; 4 vis (12x24) ; 2 sangles en velcro ; 4 trames ; 1 guide d'installation

Notes

Pour une installation correcte, consultez le Guide d'installation PX106520 fourni avec le produit

Historique

Mise à jour et révision

Numéro de révision : 0.156 Date de révision : 02-06-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de conditionnement UPC
RVAPPF1U24BK Noir 1U 611589225052
