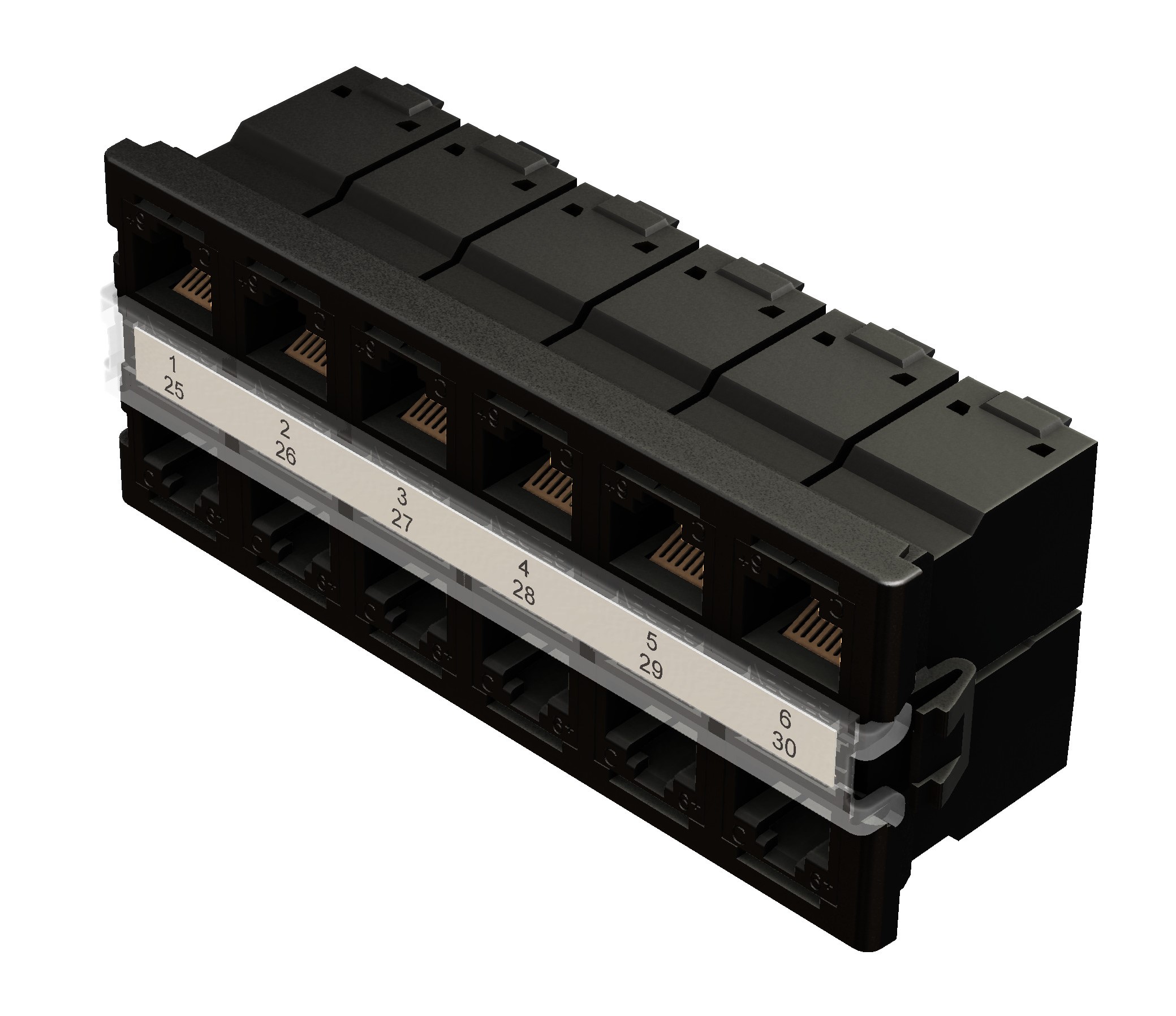

Numéro de produit: RV6PPTM12JBK

Module de terminaison de panneau de brassage REVConnect HD, Cat 6+, 12 ports

Module de raccordement de panneau de brassage de catégorie 6+ REVConnect, 12 ports, noir

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RV6PPTM12JBK
  • RV6PPTM12JBK
1 de 1

Spécifications

Expand All

Applications recommandées

REVConnect 2400 & Systèmes 3600, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Hauteur totale

1.73

Largeur totale

4.33

Profondeur

1.52

Nombre de ports

12 Port

Emballage

Emballé individuellement dans une boîte en carton

Poids

0.353

Matériaux

Description Material Type
Front Connection Copper Clad Flexible PCB, 50µin Gold-plated Contacts over Nickel RJ45
Rear Connection Copper Alloy, Gold-plated Contacts over Nickel REVConnect
Connector Body PBT Glass Reinforced UL94V-0

Capacité maximale

12 connecteurs (préchargés)

Résistance diélectrique

1,000 V RMS @ 60 Hz pendant 1 minute

Courant nominal

1.300 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de raccordement

2.5 mOhm

Plage de température d'installation

-10°C à +60°C

Plage de température de stockage

-40°C à +70°C

Plage de température de fonctionnement

-10°C à +60°C

Compatibilité des systèmes de connecteurs

REVConnect

Compatibilité d'outil

Outil de raccordement REVConnect (RVUTT01)

Compatibilité fiche/prise

RJ45

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Connexion accouplée

Durabilité du raccordement de la connexion arrière

20 cycles

Rétention du câble/connecteur

15 livre

Rétention du connecteur/matériel

20 lbs

Rétention prise/connecteur

11.250 lbs

Indice UL

UL94V-0

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

Catégorie 6 - TIA 568-C.2, ISO/IEC 11801-1, TIA TSB-5021

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3at type 1 et 2 (jusqu'à 30 W), IEEE 802.3bt/D1.7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseT< souper> MT< /souper> (jusqu'à 100 W)

Environnement

Intérieur

Directive UE 2011/65/EU (RoHS 2)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Liste de sécurité

c(UL)us Listed

Pièces connexes

Outil de raccordement REVConnect, cat 6 cordons modulaires, panneaux de brassage haute densité REVConnect vides

Pièces incluses

12 cat 6 prises haute densité REVConnect, noires, préchargées ; 12 guides-câbles et capuchons REVConnect ; 1 fenêtre transparente ; 1 trame ; 1 guide d'installation

Notes

Pour une installation correcte, consultez le Guide d'installation PX107031.

Mise à jour et révision

Numéro de révision : 0.27 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.27 Date de révision : 31-05-2024


Report An Error

Références des pièces

Article n° Couleur
RV6PPTM12JBK Noir
