Numéro de produit: 10GX UTP LSZH PRE-TERM 6

Câble pré-raccordé en cuivre 10GX 6x UTP LSZH

Câble pré-raccordé en cuivre 10GX 6x UTP LSZH

  • Disponibilité:
    Mondial
  • Statut:
    Actif

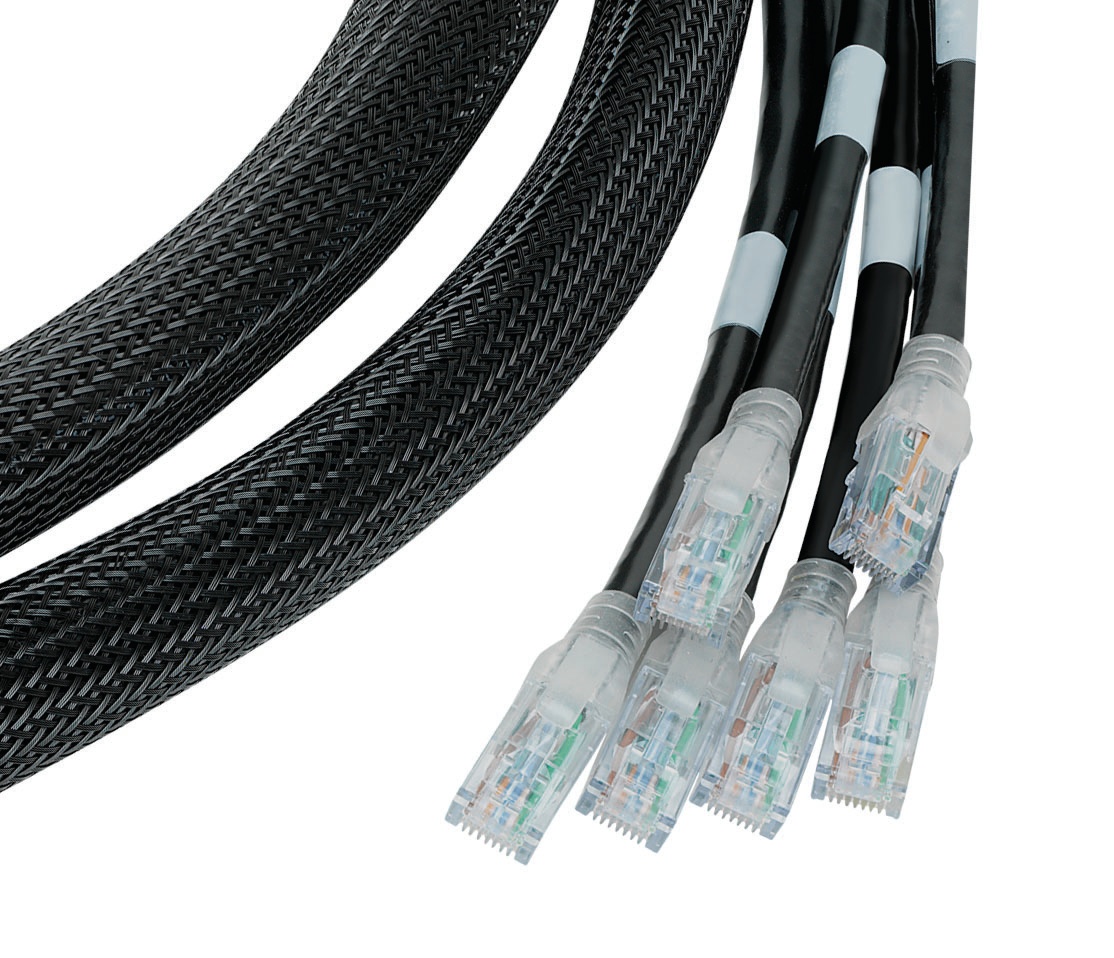

10GX UTP LSZH PRE-TERM 6
  • 10GX UTP LSZH PRE-TERM 6
1 de 1

Spécifications

Expand All

Applications recommandées

Câblage horizontal et bâtiment. Prend en charge les applications actuelles et futures des catégories 6a et 6, telles que : 10GBase-T (10 Gigabit Ethernet), 1000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, FDDI, ATM

Conducteur

AWG Stranding Nominal Diameter No. of Pairs
26 Stranded 18 4

Nombre de conducteurs

48

Nombre total de paires

24

isolation

Material
PE - Polyethylene (Foam)

Blindage interne

Material
Bi-Laminate (Alum+Poly)

Blindage extérieur

Type Material Coverage [%]
Braid Tinned Copper (TC) 30%

Gaine extérieure

Material Nominal Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.1 mm

Schéma de câblage

T568A/B-T568A/B

Emballage

Emballé individuellement dans un carton en papier avec un rapport d'essai à l'intérieur

Matériaux

Description Material Type
Plug Polycarbonate RJ45
Boot LSZH Snagless
Front Connection Phosphor Bronze with 50u inch Gold over Nickel Plating Blades

Résistance diélectrique

2.5 kV DC

Courant nominal

1 A

Résistance d'isolement

5000 MOhm*km

Résistance de contact maximale

20 mOhm

Voltage

Voltage Rating [V]
72 V DC

Note sur la performance 1

Il y a une marge de 1 dB sur NEXT et RL garantie par rapport à la norme ISO/IEC 11801-1:2017

Note de bas de page sur les performances2

Les données de performances inférieures à 4 MHz ou supérieures à 500 MHz sont données à titre indicatif uniquement.

Plage de température d'installation

0°C À + 50°C

Plage de température de stockage

-20°C à + 60°C

Plage de température de fonctionnement

-20°C à + 60°C

Rayon de cintrage minimum (ensemble du câble)

25 mm

Compatibilité fiche/prise

RJ45

Interface de terminaison

Termination Connection Durabilities
RJ45 Mated Connection 750 Cycles

Conformité ISO/IEC

ISO/IEC 11801-1

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ISO/CEI 11801-1:2017 ; FR 50173-1 Amd 1 Caregory 6A ; ANSI/TIA/EIA 568 C.2 Catégorie 6A

Environnement

Conforme pour l'intérieur (pas de colonne montante ni de plénum)

Directive européenne 2002/95/EC (RoHS)

Oui

Utilisation – Intérieur

Oui

Pièces connexes

10GX prises modulaires UTP, 10GX panneaux de raccordement UTP

Mise à jour et révision

Numéro de révision : 0.86 Date de révision : 14-11-2022

Mise à jour et révision

Numéro de révision : 0.86 Date de révision : 14-11-2022


Report An Error

Références des pièces

Article n° Couleur Longueur
CA24100010MA06 Noir 10 m
CA24100005MA06 Noir 5 m
CA24100015MA06 Noir 15 m
CA24100020MA06 Noir 20 m
CA24100025MA06 Noir 25 m
CA24100035MA06 Noir 35 m
CA24100040MA06 Noir 40 m
CA24100045MA06 Noir 45 m
CA24100050MA06 Noir 50 m
CA24106045MA06 Bleu 45 m
CA24106065MA06 Bleu 65 m
CA24108010MA06 Bleu 10 m
CA24106005MA06 Bleu 5 m
CA24109007MA06 Blanc 7 m
CA24109008MA06 Blanc 8 m
CA24109009MA06 Blanc 9 m
CA24109010MA06 Blanc 10 m
CA24109013MA06 Blanc 13 m
