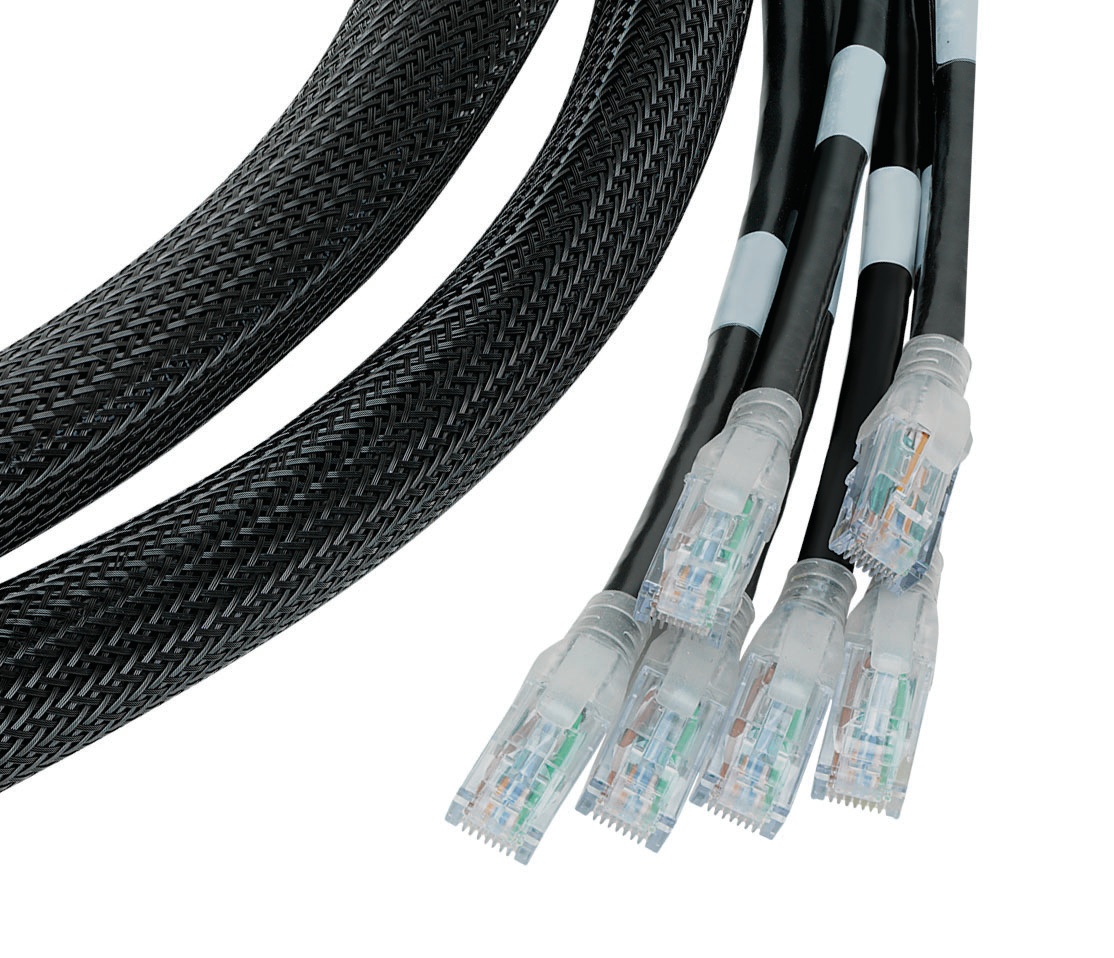

Numéro de produit: 10GX UTP CMP PRE-TERM 6
10GX UTP CMP pré-broché 6
10GX UTP CMP pré-broché 6
-
Disponibilité:
Mondial
-
Statut:
Actif
- Spécifications
- Références des pièces
- Ressources
Spécifications
Aperçu du produit
|
Applications recommandées |
Système IBDN 10GX, TIA Catégorie 6A, 10GBASE-T |
|---|
Caractéristiques physiques (complètes)
|
Nombre total de paires |
4 |
|---|
|
Diamètre nominal général |
0.89 po |
|---|---|
|
Schéma de câblage |
T568A/B-T568A/B |
|
Emballage |
Emballage individuel dans une boîte. |
Connecteurs
Matériaux
| Description | Material | Color |
|---|---|---|
| Boot | Elastomer | Translucent |
| Braided Sleeve | Engineered Polymer Plenum Rated | |
| Conductor | BC - Bare Copper | |
| Front Connection | Blades Phosphor Bronze with 50u inch Gold over Nickel Plating | |
| Inner Jacket | PVC - Polyvinyl Chloride | |
| Insulation | PO - Polyolefin | |
| Outer Jacket | PVC - Polyvinyl Chloride |
Caractéristiques électriques
|
Résistance diélectrique |
1,000 V RMS @ 60 Hz pendant 1 minute |
|---|---|
|
Courant nominal |
1.500 A |
|
Résistance d'isolement |
500 M-Ohm minimum |
|
Résistance de contact maximale |
20 mOhm |
Plage de température
|
Plage de température d'installation |
-10°C À +60°C |
|---|---|
|
Plage de température de stockage |
-40°C À +70°C |
|
Plage de température de fonctionnement |
-10°C À +60°C |
Caractéristiques mécaniques
|
Rayon de cintrage minimum (ensemble du câble) |
1.040 po |
|---|---|
|
Compatibilité fiche/prise |
RJ45 |
Interface de terminaison
| Connection | Durabilities |
|---|---|
| Mated Connection | 750 Cycles |
Normes
|
Indice UL |
Chambre de distribution |
|---|---|
|
Catégorie de données |
Catégorie 6A |
|
Conformité normes TIA/EIA |
Catégorie 6A - TIA 568.C.2, Class EA - ISO/IEC 11801:2002 Amendement 2 |
|
Autres normes |
Partie 68 de la FCC , Sous-partie F , IEC 60603-7 |
Programmes environnementaux et autres programmes concernés
|
Environnement |
Chambre de distribution |
|---|---|
|
Directive européenne 2002/95/EC (RoHS) |
Oui |
|
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine) |
EUP 50 |
Inflammabilité, LS0H, test de toxicité
|
Liste de sécurité |
c(UL)us Listed |
|---|
Numéros de pièces associées
|
Pièces connexes |
Prises et coupleurs modulaires blindés 10GX panneaux de brassage blindés 10GX |
|---|
Notes sur le produit
|
Étiquetage |
Étiqueté aux deux extrémités : numéro de pièce, numéro de série, schéma de terminaison, longueur, identification individuelle du câble. Étiquetage personnalisé pour les assemblages de câbles en option sur demande. |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.173 Date de révision : 10-05-2023 |
|---|
Information
|
Mise à jour et révision |
Numéro de révision : 0.173 Date de révision : 10-05-2023 |
|---|
Références des pièces
| Article n° | Couleur | Longueur |
|---|---|---|
| CA22100006A06 | Noir | 6 pi |
| CA22100007A06 | Noir | 7 pi |
| CA22100008A06 | Noir | 8 pi |
| CA22100009A06 | Noir | 9 pi |
| CA22100010A06 | Noir | 10 pi |
| CA22100011A06 | Noir | 11 pi |
| CA22100012A06 | Noir | 1 2 pi |
| CA22100013A06 | Noir | 13 pi |
| CA22100014A06 | Noir | 14 pi |
| CA22100015A06 | Noir | 15 pi |
| CA22100016A06 | Noir | 16 pi |
| CA22100017A06 | Noir | 17 pi |
| CA22100018A06 | Noir | 18 pi |
| CA22100019A06 | Noir | 19 pi |
| CA22100020A06 | Noir | 20 pi |
| CA22100021A06 | Noir | 21 pi |
| CA22100022A06 | Noir | 22 pi |
| CA22100023A06 | Noir | 23 pi |
| CA22100024A06 | Noir | 24 pi |
| CA22100025A06 | Noir | 25 pi |
| CA22100026A06 | Noir | 26 pi |
| CA22100027A06 | Noir | 27 pi |
| CA22100028A06 | Noir | 28 pi |
| CA22100029A06 | Noir | 29 pi |
| CA22100030A06 | Noir | 30 pi |
| CA22100031A06 | Noir | 31 pi |
| CA22100032A06 | Noir | 32 pi |
| CA22100033A06 | Noir | 33 pi |
| CA22100034A06 | Noir | 34 pi |
| CA22100035A06 | Noir | 35 pi |
| CA22100036A06 | Noir | 36 pi |
| CA22100037A06 | Noir | 37 pi |
| CA22100038A06 | Noir | 38 pi |
| CA22100039A06 | Noir | 39 pi |
| CA22100040A06 | Noir | 40 pi |
| CA22100041A06 | Noir | 41 pi |
| CA22100042A06 | Noir | 42 pi |
| CA22100043A06 | Noir | 43 pi |
| CA22100044A06 | Noir | 44 pi |
| CA22100045A06 | Noir | 45 pi |
| CA22100046A06 | Noir | 46 pi |
| CA22100047A06 | Noir | 47 pi |
| CA22100048A06 | Noir | 48 pi |
| CA22100049A06 | Noir | 49 pi |
| CA22100050A06 | Noir | 50 pi |
| CA22100052A06 | Noir | 52 pi |
| CA22100054A06 | Noir | 54 pi |
| CA22100055A06 | Noir | 55 pi |
| CA22100056A06 | Noir | 56 pi |
| CA22100057A06 | Noir | 57 pi |
| CA22100059A06 | Noir | 59 pi |
| CA22100060A06 | Noir | 60 pi |
| CA22100061A06 | Noir | 61 pi |
| CA22100063A06 | Noir | 63 pi |
| CA22100065A06 | Noir | 65 pi |
| CA22100070A06 | Noir | 70 pi |
| CA22100075A06 | Noir | 75 pi |
| CA22100080A06 | Noir | 80 pi |
| CA22100085A06 | Noir | 85 pi |
| CA22100090A06 | Noir | 90 pi |
| CA22100095A06 | Noir | 95 pi |
| CA22100100A06 | Noir | 100 pi |
| CA22100105A06 | Noir | 105 pi |
| CA22100110A06 | Noir | 110 pi |
| CA22100115A06 | Noir | 115 pi |
| CA22100120A06 | Noir | 120 pi |
| CA22100125A06 | Noir | 125 pi |
| CA22100130A06 | Noir | 130 pi |
| CA22100135A06 | Noir | 135 pi |
| CA22100140A06 | Noir | 140 pi |
| CA22100145A06 | Noir | 145 pi |
| CA22100150A06 | Noir | 150 pi |
| CA22100155A06 | Noir | 155 pi |
| CA22100160A06 | Noir | 160 pi |
| CA22100165A06 | Noir | 165 pi |
| CA22100170A06 | Noir | 170 pi |
| CA22100175A06 | Noir | 175 pi |
| CA22100180A06 | Noir | 180 pi |
| CA22100185A06 | Noir | 185 pi |
| CA22100190A06 | Noir | 190 pi |
| CA22100195A06 | Noir | 195 pi |
| CA22100200A06 | Noir | 200 pi |
| CA22100205A06 | Noir | 205 pi |
| CA22100210A06 | Noir | 210 pi |
| CA22100215A06 | Noir | 215 pi |
| CA22100220A06 | Noir | 220 pi |
| CA22100225A06 | Noir | 225 pi |
| CA22100230A06 | Noir | 230 pi |
| CA22100235A06 | Noir | 235 pi |
| CA22100240A06 | Noir | 240 pi |
| CA22100245A06 | Noir | 245 pi |
| CA22100250A06 | Noir | 250 pi |
| CA22100255A06 | Noir | 255 pi |
| CA22100260A06 | Noir | 260 pi |
| CA22100265A06 | Noir | 265 pi |
| CA22100270A06 | Noir | 270 pi |
| CA22100275A06 | Noir | 275 pi |
| CA22100280A06 | Noir | 280 pi |
| CA22100285A06 | Noir | 285 pi |
| CA22100290A06 | Noir | 290 pi |
| CA22100295A06 | Noir | 295 pi |
| CA22106006A06 | Bleu | 6 pi |
| CA22106007A06 | Bleu | 7 pi |
| CA22106008A06 | Bleu | 8 pi |
| CA22106009A06 | Bleu | 9 pi |
| CA22106010A06 | Bleu | 10 pi |
| CA22106011A06 | Bleu | 11 pi |
| CA22106012A06 | Bleu | 1 2 pi |
| CA22106013A06 | Bleu | 13 pi |
| CA22106014A06 | Bleu | 14 pi |
| CA22106015A06 | Bleu | 15 pi |
| CA22106016A06 | Bleu | 16 pi |
| CA22106017A06 | Bleu | 17 pi |
| CA22106018A06 | Bleu | 18 pi |
| CA22106019A06 | Bleu | 19 pi |
| CA22106020A06 | Bleu | 20 pi |
| CA22106021A06 | Bleu | 21 pi |
| CA22106022A06 | Bleu | 22 pi |
| CA22106023A06 | Bleu | 23 pi |
| CA22106024A06 | Bleu | 24 pi |
| CA22106025A06 | Bleu | 25 pi |
| CA22106026A06 | Bleu | 26 pi |
| CA22106027A06 | Bleu | 27 pi |
| CA22106028A06 | Bleu | 28 pi |
| CA22106029A06 | Bleu | 29 pi |
| CA22106030A06 | Bleu | 30 pi |
| CA22106031A06 | Bleu | 31 pi |
| CA22106032A06 | Bleu | 32 pi |
| CA22106033A06 | Bleu | 33 pi |
| CA22106034A06 | Bleu | 34 pi |
| CA22106035A06 | Bleu | 35 pi |
| CA22106036A06 | Bleu | 36 pi |
| CA22106037A06 | Bleu | 37 pi |
| CA22106038A06 | Bleu | 38 pi |
| CA22106039A06 | Bleu | 39 pi |
| CA22106040A06 | Bleu | 40 pi |
| CA22106041A06 | Bleu | 41 pi |
| CA22106042A06 | Bleu | 42 pi |
| CA22106043A06 | Bleu | 43 pi |
| CA22106044A06 | Bleu | 44 pi |
| CA22106045A06 | Bleu | 45 pi |
| CA22106046A06 | Bleu | 46 pi |
| CA22106047A06 | Bleu | 47 pi |
| CA22106048A06 | Bleu | 48 pi |
| CA22106049A06 | Bleu | 49 pi |
| CA22106050A06 | Bleu | 50 pi |
| CA22106052A06 | Bleu | 52 pi |
| CA22106053A06 | Bleu | 53 pi |
| CA22106055A06 | Bleu | 55 pi |
| CA22106057A06 | Bleu | 57 pi |
| CA22106060A06 | Bleu | 60 pi |
| CA22106065A06 | Bleu | 65 pi |
| CA22106070A06 | Bleu | 70 pi |
| CA22106075A06 | Bleu | 75 pi |
| CA22106080A06 | Bleu | 80 pi |
| CA22106085A06 | Bleu | 85 pi |
| CA22106090A06 | Bleu | 90 pi |
| CA22106095A06 | Bleu | 95 pi |
| CA22106100A06 | Bleu | 100 pi |
| CA22106105A06 | Bleu | 105 pi |
| CA22106110A06 | Bleu | 110 pi |
| CA22106115A06 | Bleu | 115 pi |
| CA22106120A06 | Bleu | 120 pi |
| CA22106125A06 | Bleu | 125 pi |
| CA22106130A06 | Bleu | 130 pi |
| CA22106135A06 | Bleu | 135 pi |
| CA22106140A06 | Bleu | 140 pi |
| CA22106145A06 | Bleu | 145 pi |
| CA22106150A06 | Bleu | 150 pi |
| CA22106155A06 | Bleu | 155 pi |
| CA22106160A06 | Bleu | 160 pi |
| CA22106165A06 | Bleu | 165 pi |
| CA22106170A06 | Bleu | 170 pi |
| CA22106175A06 | Bleu | 175 pi |
| CA22106180A06 | Bleu | 180 pi |
| CA22106185A06 | Bleu | 185 pi |
| CA22106190A06 | Bleu | 190 pi |
| CA22106195A06 | Bleu | 195 pi |
| CA22106200A06 | Bleu | 200 pi |
| CA22106205A06 | Bleu | 205 pi |
| CA22106210A06 | Bleu | 210 pi |
| CA22106215A06 | Bleu | 215 pi |
| CA22106220A06 | Bleu | 220 pi |
| CA22106225A06 | Bleu | 225 pi |
| CA22106230A06 | Bleu | 230 pi |
| CA22106235A06 | Bleu | 235 pi |
| CA22106240A06 | Bleu | 240 pi |
| CA22106245A06 | Bleu | 245 pi |
| CA22106250A06 | Bleu | 250 pi |
| CA22106255A06 | Bleu | 255 pi |
| CA22106260A06 | Bleu | 260 pi |
| CA22106265A06 | Bleu | 265 pi |
| CA22106270A06 | Bleu | 270 pi |
| CA22106275A06 | Bleu | 275 pi |
| CA22106280A06 | Bleu | 280 pi |
| CA22106285A06 | Bleu | 285 pi |
| CA22106290A06 | Bleu | 290 pi |
| CA22106295A06 | Bleu | 295 pi |
| CA22109006A06 | Blanc | 6 pi |
| CA22109007A06 | Blanc | 7 pi |
| CA22109008A06 | Blanc | 8 pi |
| CA22109009A06 | Blanc | 9 pi |
| CA22109010A06 | Blanc | 10 pi |
| CA22109011A06 | Blanc | 11 pi |
| CA22109012A06 | Blanc | 1 2 pi |
| CA22109013A06 | Blanc | 13 pi |
| CA22109014A06 | Blanc | 14 pi |
| CA22109015A06 | Blanc | 15 pi |
| CA22109016A06 | Blanc | 16 pi |
| CA22109017A06 | Blanc | 17 pi |
| CA22109018A06 | Blanc | 18 pi |
| CA22109019A06 | Blanc | 19 pi |
| CA22109020A06 | Blanc | 20 pi |
| CA22109021A06 | Blanc | 21 pi |
| CA22109022A06 | Blanc | 22 pi |
| CA22109023A06 | Blanc | 23 pi |
| CA22109024A06 | Blanc | 24 pi |
| CA22109025A06 | Blanc | 25 pi |
| CA22109026A06 | Blanc | 26 pi |
| CA22109027A06 | Blanc | 27 pi |
| CA22109028A06 | Blanc | 28 pi |
| CA22109029A06 | Blanc | 29 pi |
| CA22109030A06 | Blanc | 30 pi |
| CA22109031A06 | Blanc | 31 pi |
| CA22109032A06 | Blanc | 32 pi |
| CA22109033A06 | Blanc | 33 pi |
| CA22109034A06 | Blanc | 34 pi |
| CA22109035A06 | Blanc | 35 pi |
| CA22109036A06 | Blanc | 36 pi |
| CA22109037A06 | Blanc | 37 pi |
| CA22109038A06 | Blanc | 38 pi |
| CA22109039A06 | Blanc | 39 pi |
| CA22109040A06 | Blanc | 40 pi |
| CA22109041A06 | Blanc | 41 pi |
| CA22109042A06 | Blanc | 42 pi |
| CA22109043A06 | Blanc | 43 pi |
| CA22109044A06 | Blanc | 44 pi |
| CA22109045A06 | Blanc | 45 pi |
| CA22109046A06 | Blanc | 46 pi |
| CA22109047A06 | Blanc | 47 pi |
| CA22109048A06 | Blanc | 48 pi |
| CA22109049A06 | Blanc | 49 pi |
| CA22109050A06 | Blanc | 50 pi |
| CA22109055A06 | Blanc | 55 pi |
| CA22109060A06 | Blanc | 60 pi |
| CA22109065A06 | Blanc | 65 pi |
| CA22109070A06 | Blanc | 70 pi |
| CA22109075A06 | Blanc | 75 pi |
| CA22109080A06 | Blanc | 80 pi |
| CA22109085A06 | Blanc | 85 pi |
| CA22109090A06 | Blanc | 90 pi |
| CA22109095A06 | Blanc | 95 pi |
| CA22109100A06 | Blanc | 100 pi |
| CA22109105A06 | Blanc | 105 pi |
| CA22109110A06 | Blanc | 110 pi |
| CA22109115A06 | Blanc | 115 pi |
| CA22109120A06 | Blanc | 120 pi |
| CA22109125A06 | Blanc | 125 pi |
| CA22109130A06 | Blanc | 130 pi |
| CA22109135A06 | Blanc | 135 pi |
| CA22109140A06 | Blanc | 140 pi |
| CA22109145A06 | Blanc | 145 pi |
| CA22109150A06 | Blanc | 150 pi |
| CA22109155A06 | Blanc | 155 pi |
| CA22109160A06 | Blanc | 160 pi |
| CA22109165A06 | Blanc | 165 pi |
| CA22109170A06 | Blanc | 170 pi |
| CA22109175A06 | Blanc | 175 pi |
| CA22109180A06 | Blanc | 180 pi |
| CA22109185A06 | Blanc | 185 pi |
| CA22109190A06 | Blanc | 190 pi |
| CA22109195A06 | Blanc | 195 pi |
| CA22109200A06 | Blanc | 200 pi |
| CA22109205A06 | Blanc | 205 pi |
| CA22109210A06 | Blanc | 210 pi |
| CA22109215A06 | Blanc | 215 pi |
| CA22109220A06 | Blanc | 220 pi |
| CA22109225A06 | Blanc | 225 pi |
| CA22109230A06 | Blanc | 230 pi |
| CA22109235A06 | Blanc | 235 pi |
| CA22109240A06 | Blanc | 240 pi |
| CA22109245A06 | Blanc | 245 pi |
| CA22109250A06 | Blanc | 250 pi |
| CA22109255A06 | Blanc | 255 pi |
| CA22109260A06 | Blanc | 260 pi |
| CA22109265A06 | Blanc | 265 pi |
| CA22109270A06 | Blanc | 270 pi |
| CA22109275A06 | Blanc | 275 pi |
| CA22109280A06 | Blanc | 280 pi |
| CA22109285A06 | Blanc | 285 pi |
| CA22109290A06 | Blanc | 290 pi |
| CA22109295A06 | Blanc | 295 pi |
