Numéro de produit: 50095PVC

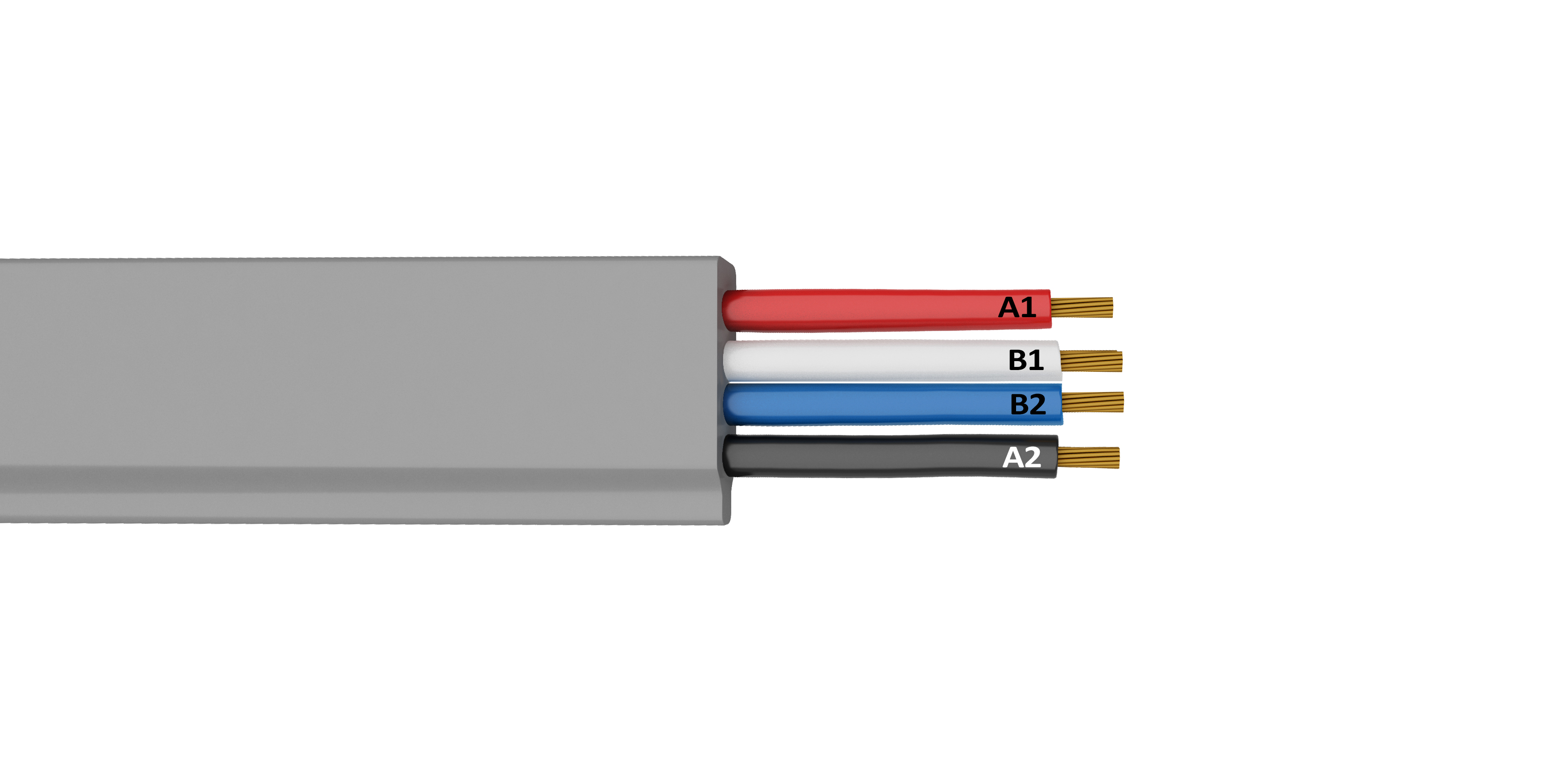

Câble plat DeviceNet, 4C16AWG Str TC, PVC (âmes A) / FMPE (âmes B), gaine PVC

Câble plat DeviceNet, 4C16AWG Str TC, PVC (âmes A) / FMPE (âmes B), gaine PVC, CMG-FT4, 300 V

  • Disponibilité:
    Mondial
  • Statut:
    Actif
50095PVC
  • 50095PVC
1 de 1

Spécifications

Expand All

Applications recommandées

Câble plat de jonction DeviceNet 4 conducteurs non blindés classe 2 (CL2)

Conducteur

AWG Stranding Material
16 Stranded TC - Tinned Copper

Nombre de conducteurs

4

isolation

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 2.80 mm 0.65 mm
Conductor1 PE - Polyethylene (Foam) 2.80 mm 0.65 mm

Nuancier

Number Color
Core A1 Red
Core A2 Black
Core B1 White
Core B2 Blue

Gaine extérieure

Material Nominal Diameter
PVC - Polyvinyl Chloride 5.3±0.2mm(Height) X 19.3±0.60m(Width)

Résistance en courant continu du conducteur

Nominal Conductor DCR
14.6 Ohm/km

Capacité

Element Max. Capacitance Unbalance Nom. Capacitance Conductor to Conductor
Cores B @500 KHz 1.2 pF/ft 14.7 pF/ft

Impédance

Frequency [MHz] Nominal Characteristic Impedance
Cores B @500 KHz, 20°C 120 Ohm

Délai

Nominal Delay
1.61 ns/ft

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation)
125 KHz 0.13 dB/100ft
0.5 MHz 0.25 dB/100ft
1.0 MHz 0.40 dB/100ft

Voltage

UL Voltage Rating
300 V

Plage de température de stockage

-40°C À +85°C

Plage de température de fonctionnement

-30°C À +75°C @ 8 ampères, réduire le courant linéairement à zéro à 80°C

Test de flexion Nombre minimal de coudes

1000000

Description du test de flexion

@ 4'' rayon

Tension de traction maximale recommandée

90 lbs

Rayon de courbure minimal pendant l’installation

10 x épaississement

Rayon de courbure minimal pendant le fonctionnement

10 x épaisseur

Rayon de flexion continue minimal de cintrage

101.5 mm

Rayon de courbure minimal

101.6 mm

Conformité NEC/(UL)

CL2, CMG

Conformité CEC/C(UL)

CMG

Conformité CSA AWM

AWM I/II A/B

Mise à jour et révision

Numéro de révision : 0.245 Date de révision : 27-08-2025

Mise à jour et révision

Numéro de révision : 0.245 Date de révision : 27-08-2025


Report An Error

Références des pièces

Article n° Couleur Longueur
50095PVC 010075M Noir 75 m
50095PVC 010200M Noir 200 m
50095PVC 010420M Noir 420 m
50095PVC 006075M Bleu 75 m
50095PVC 006200M Bleu 200 m
50095PVC 006420M Bleu 420 m
