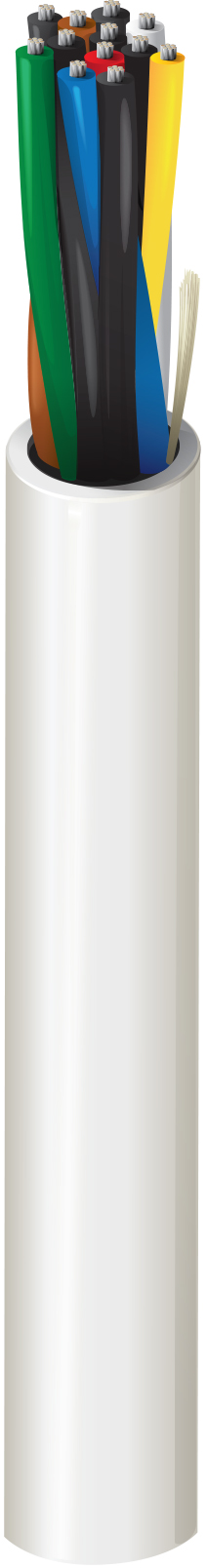

Numéro de produit: 6545UE

Sécurité & Son, #22-6pr, BC, CMP

Câble de sécurité audio Plenum-CMP 6-22 AWG, paires de cuivre nu toronnées avec isolation Flamarrest®, gaine Flamarrest® avec cordon de déchirure &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
6545UE
5 de 5

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/PA, audio/haut-parleur, commandes à puissance limitée

Conducteur

AWG Stranding Material No. of Pairs
22 7x30 BC - Bare Copper 6

Nombre de conducteurs

12

isolation

Material Material Trade Name Nominal Wall Thickness
PVC - Polyvinyl Chloride Flamarrest® 0.009 in

Nuancier

Color
Black & Red
Black & White
Black & Green
Black & Blue
Black & Yellow
Black & Brown

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Material Trade Name Nominal Diameter Nominal Wall Thickness Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.264 in 0.015 in Yes

Résistance en courant continu du conducteur

Nominal Conductor DCR
16.3 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor
25 pF/ft

Inductance

Nominal Inductance
0.17 µH/ft

Courant

Max. Recommended Current [A]
2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V RMS

Plage de température de fonctionnement

0°C À + 75°C

Poids câble en vrac

43 lbs/1000ft

Tension de traction maximale recommandée

109.2 lbs

Rayon de courbure minimal des axes mineurs

2.5 in

Conformité NEC/(UL)

CMP

Conformité CEC/C(UL)

CMP

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/96/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Inflammabilité UL

NFPA 262 test à la flamme dans un plénum (UL910)

Inflammabilité CSA

FT6

Tension nominale UL

300 V RMS

Plénum (oui/non)

Oui

Numéro non-plénum

5545UE

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.293 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.293 Date de révision : 31-05-2024


Report An Error

Références des pièces

Article n° Couleur UPC
6545UE 8771000 Naturel 612825178453
