Numéro de produit: FS1C00260

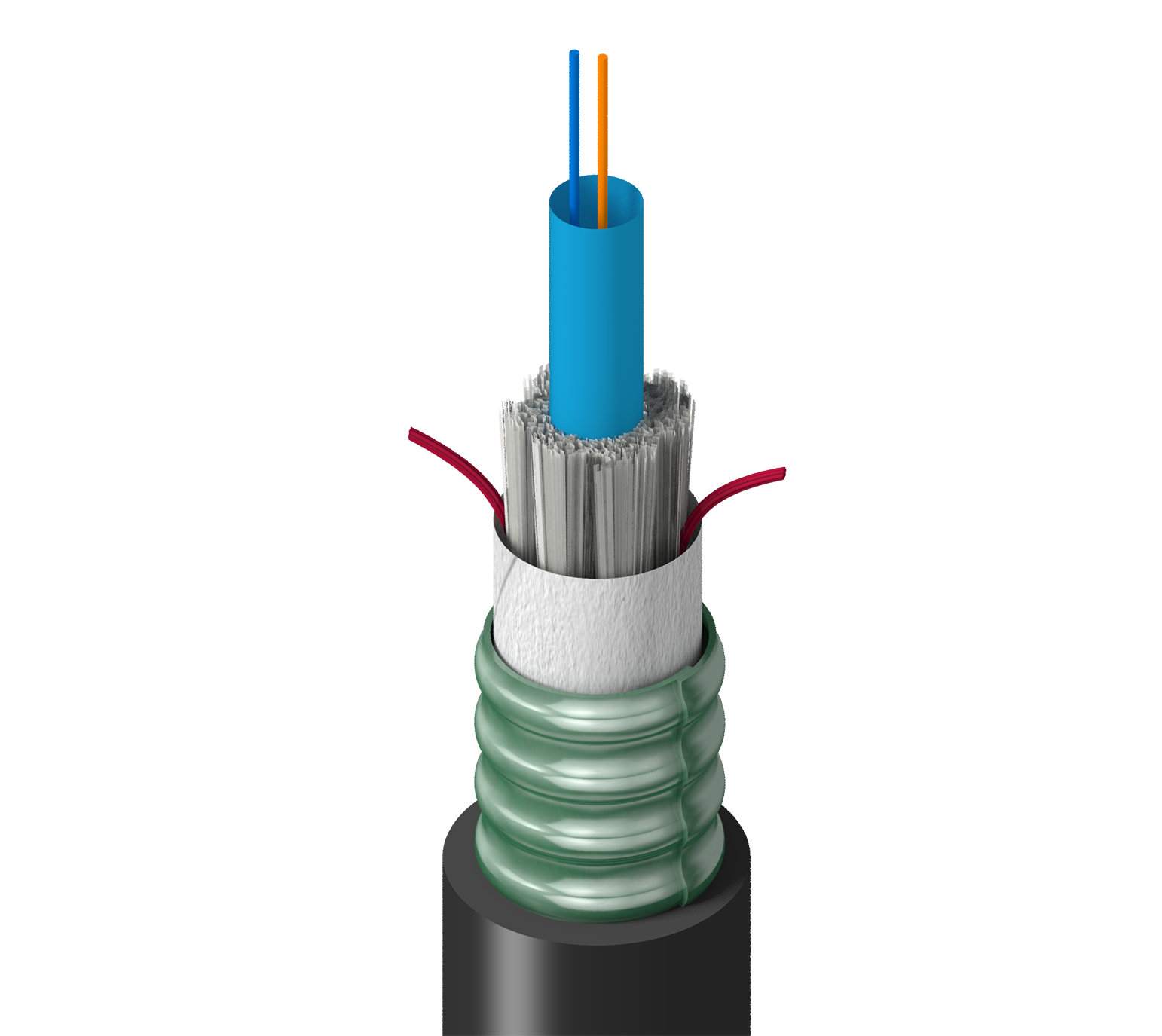

Tube central extérieur à structure libre OM1 2 fibres blindage en ruban d'acier ondulé

FX TUBE CENTRAL EXTÉRIEUR EN STRUCTURE LIBRE OM1 2 FIBRES OSP BLINDAGE EN RUBAN D'ACIER ONDULÉ NOIR NON-UNITISÉ

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FS1C00260
  • FS1C00260
1 de 1

Spécifications

Expand All

Catégorie de produits

Tube central à structure libre avec blindage en acier

Applications recommandées

Réseau de données/télécommunications horizontal à distance étendue, environnement bruyant, extérieur, emplacements humides, enfouissement direct, à l'épreuve des rongeurs & &

Type de fibre

OM1

Diamètre de noyau de la fibre

62.5/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

2

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

1

Nombre d'éléments de rembourrage

0

Fibres par sous-unité

2

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

3,8 mm (0,150) po

Couleur de la sous-unité

Bleu

Éléments de résistance des sous-unités de fibre

Fils d'aramide

Matériau d’emballage principal

Bande d'étanchéité

Blocage de l’eau du noyau du câble

Rempli de gel

Type d'armure et matériau

CST - Ruban en acier ondulé

Élément de résistance

Fils en fibre de verre

Matériau de la gaine

PE - Polyéthylène

Nom. Diamètre

10,4 mm (0,410) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 953 nm 1300 nm
Max. Attenuation 3.25 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 300 m - 550 m
10 Gigabit Ethernet Performance 33 m - -
Min. Restricted Mode Launch  220 MHz.km - -
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km - 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

69 lbs/kft (103 kg/km)

Plage de température d'installation

-30 °C à 60 °C +

Plage de température de fonctionnement

-40 °C à 70 °C +

Plage de température de stockage

-40 °C à 70 °C +

Environnement compatible

Extérieur, enfouissement

Durabilité

CA Prop 65

Conformité ICEA

S-87-640

Conformité normes TIA/EIA

ANSI/ICEA S-87-640

Mise à jour et révision

Numéro de révision : 0.210 Date de révision : 01-04-2024
