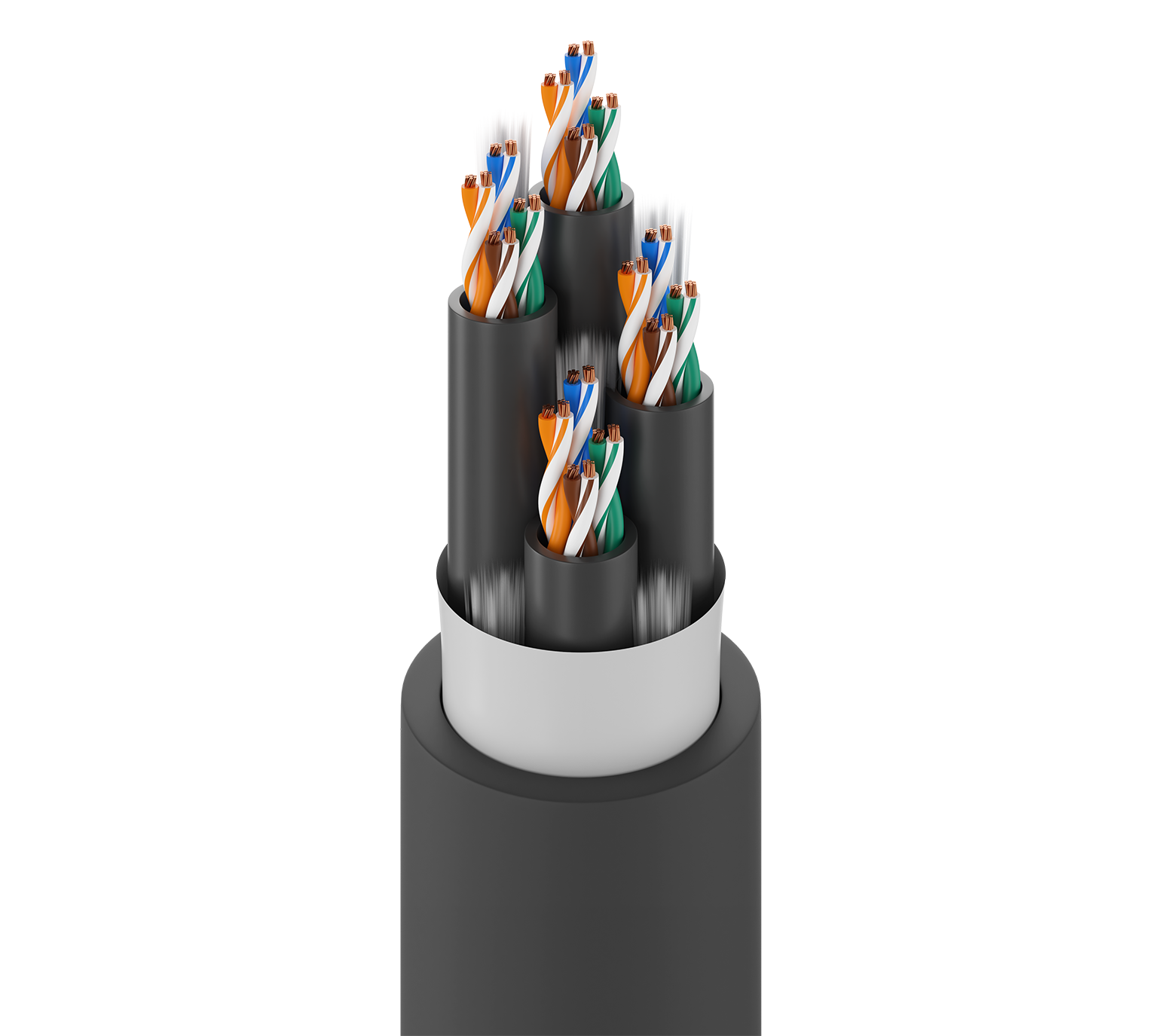

Numéro de produit: 1304A4

CatSnake® 4 canaux 4 Pr #24 Str BC, U/UTP, gaines intérieures et extérieures en PVC flexible &

Catégorie 5e, câbles 4 x 4 paires regroupés, câbles intérieurs : 4 paires 24 AWG (7 x 32) en cuivre nu, U/UTP, gaines intérieures BelFlex® & Gaine Belflex® globale

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1304A4
  • 1304A4
1 de 1

Spécifications

Expand All

Applications recommandées

Patch Cat 5e déployable sur le terrain, formats audio numériques tels que CobraNet, eSnake, Ethersound, événements en direct ou son en studio &

Conducteur

Element Size Stranding Material No. of Pairs
Pair(s) 24 AWG 7x32 BC - Bare Copper 16

isolation

Element Material Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.043 in (1.1 mm) White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Paire collée

Oui

Gaine intérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.25 in (6.4 mm)

Notes du tableau de la gaine intérieure

Quatre câbles Cat 5e, chacun 4 paires UTP ; couleurs de gaine intérieure : noir n° 1, noir n° 2, noir n° 3, noir n° 4

Gaine extérieure

Material Material Trade Name Nom. Diameter
PVC - Polyvinyl Chloride Belflex® 0.757 in (19.2 mm)

Diamètre total du câble (nominal)

19,2 mm (0,757) po

Électricité

Element Max. Conductor DCR Max. Capacitance Unbalance
Pair(s) 90 Ohm/km (27 Ohm/1000ft) 66

Délai

Max. Delay Max. Delay Skew Nom. Velocity of Prop. Typical Delay Skew
510 ns/100m 25 ns/100m 70% 15 ns/ft

Voltage

Voltage Rating
(300 V)

Température

Operating
-30°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
7.6 in (190 mm) 7.6 in (190 mm)

Tension de traction maximum

79.8 kg (176 livres)

Poids câble en vrac

210 lb/1000 pi (310 kg/km)

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, enfouissement

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Compatible avec RJ-45 et Neutrik EtherCon. Le câble passe par des coudes à froid à -40 °C. Les températures de fonctionnement sont sujettes à une réduction de la longueur.

Mise à jour et révision

Numéro de révision : 0.289 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.289 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
1304A4 B59500 Noir mat Bobine 500 pi 612825111139
1304A4 B591000 Noir mat Bobine 1,000 pi 612825111122
