Numéro de produit: 70050CH

1 PAIRE AES/EBU, 22AWG, ISTP, LSZH-C

AUDIO NUMÉRIQUE 1 PAIRE AES/EBU, 22AWG/0,34 mm², ISTP, LSZH-C

  • Disponibilité:
    Mondial
  • Statut:
    Actif

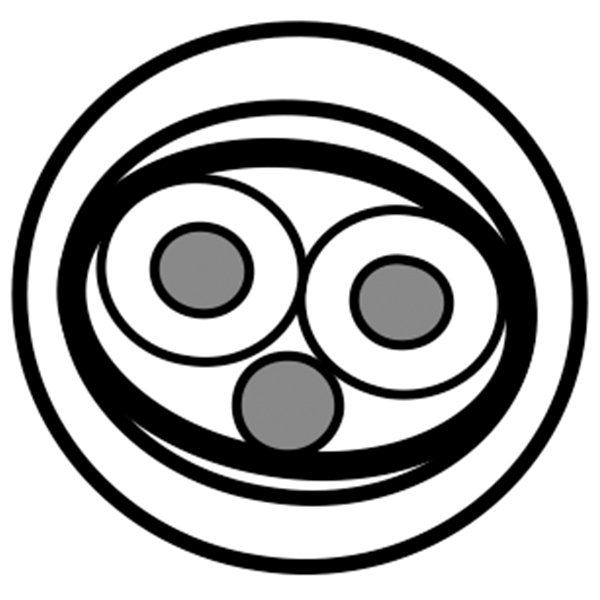

70050CH
  • 70050CH
1 de 1

Spécifications

Expand All

Applications recommandées

Câble numérique à multi-modulation utilisé dans les studios professionnels pour la transmission de signaux audio analogiques et numériques. Conçu pour répondre aux exigences de la spécification AES/EBU ; ce câble très flexible présente un petit diamètre extérieur pour une utilisation dans les applications à espace limité.

Conducteur

Size Stranding Material
22 7x30 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 2.1 mm (0.083 in) Red & Black

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Gaine extérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.4 mm

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop.
58 Ohm/km (18 Ohm/1000ft) 45 pF/m (14 pF/ft) 110 Ohm 76%

Tension de traction maximum

70 N (16 lbf)

Environnement compatible

Intérieur - Euroclass Dca

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-24

Conformité CPR

CPR Euroclasse : Dca-s2,d1,a1

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = zéro​​​​​​​

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.205 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.205 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
70050CH.00305 Gris Bobine 305 m 8719605186751
70050CH.00500 Gris Bobine 500 m 8719605010032
