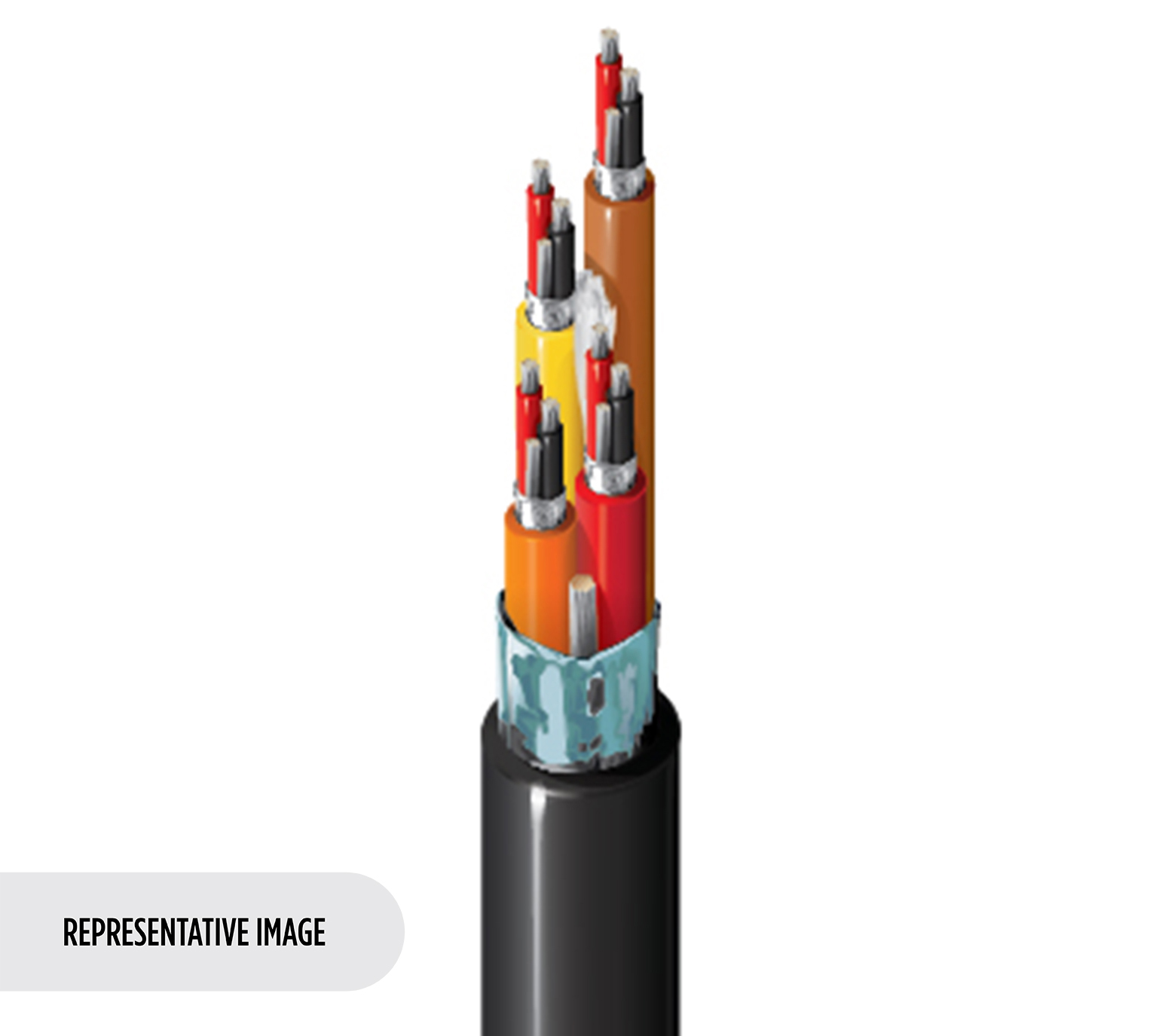

Câble audio numérique 7893A

Câble serpent audio numérique, calibre CM, paires de cuivre étamé 16-26 AWG, isolation Datalene®, blindage individuel avec Beldfoil® collé sur des gaines en PVC numérotées/codées par couleur afin que les deux se dénudent simultanément, gaine en PVC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Interconnexion multicanal entre équipements audio tels que microphones, haut-parleurs, amplificateurs, consoles de mixage ; événements en direct ou son en studio ; audio analogique

Détails de la construction

Conducteur

Size	Stranding	Material	No. of Pairs
26	7x34	TC - Tinned Copper	16

isolation

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene (Foam)	0.054 in (1.4 mm)	Brown and Numbered 1, Red and Numbered 2, Orange and Numbered 3, Yellow and Numbered 4, Green and Numbered 5, Blue and Numbered 6, Purple and Numbered 7, Gray and Numbered 8, White and Numbered 9, Black and Numbered 10, Tan and Numbered 11, Pink and Numbered 12, Gray/Brown Stripe and Numbered 13, Gray/Red Stripe and Numbered 14, Gray/Orange Stripe and Numbered 15, Gray/Yellow Stripe and Numbered 16	HDPE
		Red & Black

Blindage interne

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Notes du tableau du blindage intérieur	Indiv. Rubans d'aluminium collés à la gaine intérieure

Gaine intérieure

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.136 in (3.45 mm)

Blindage extérieur

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Gaine extérieure

Material	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.77 in	Yes

Caractéristiques électriques

Électricité

Nom. Characteristic Impedance
110 Ohm

Délai

Nom. Velocity of Prop.
76%

Haute fréquence

Frequency [MHz]
0.384
0.7056
0.768
1.024
1.4112
1.536
2.048
2.8224
3.072
4.096
5.6448
6.144
8.192
11.2896
12.288
24.576

Caractéristiques mécaniques

Température

Operating
-30°C To +80°C

Tension de traction maximum	77.6 kg (171 livres)
Poids câble en vrac	198 lb/1000 pi (295 kg/km)

Normes et conformité

Environnement compatible	Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures
Inflammabilité/réaction au feu	UL1685 UL charge, FT4
Conformité NEC / UL	CM
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les gaines et les blindages des paires sont collés de sorte que les deux se dénudent simultanément avec un équipement de dénudage automatique. Les caractéristiques d'isolation de Datalene® incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Notes

Les gaines et les blindages des paires sont collés de sorte que les deux se dénudent simultanément avec un équipement de dénudage automatique. Les caractéristiques d'isolation de Datalene® incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.
