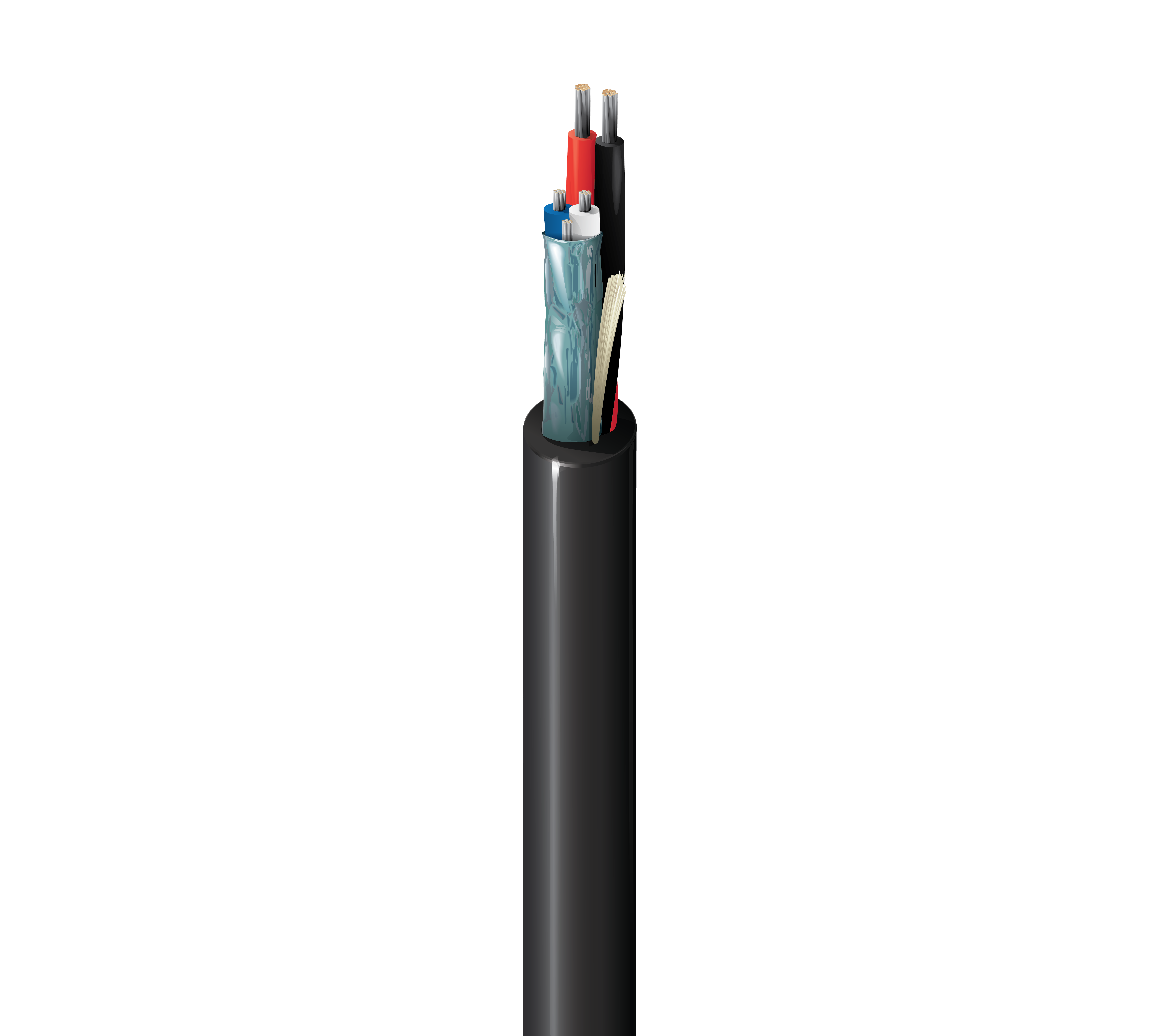

Systèmes Crestron-1502R

Câble de commande multimédia, 1 paire de câbles en cuivre étamé toronnés 22 AWG (7 x 30) (données) avec isolation FPE, blindage Beldfoil® avec drain, 2 conducteurs en cuivre étamé toronnés 18 AWG (16 x 30) (alimentation) avec isolation PVC F-R, colonne montante, gaine PVC F-R

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Automatisation/contrôle d'éclairage multimédia, systèmes de contrôle AMX et Crestron & ®

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper
Conductor(s)	2	18 AWG	16x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
Pair(s)	PE - Polyethylene (Foam)	0.025 in (0.64 mm)	0.079 in (2.0 mm)	Blue & White, Red & Black	HDPE
Conductor(s)	PVC - Polyvinyl Chloride	0.013 in (0.33 mm)	0.073 in (1.9 mm)	Red & Black

Blindage interne

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
	Tinned Copper (TC)

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.039 in (0.99 mm)	0.25 in (6.4 mm)	Yes

Diamètre total du câble (nominal)	6,4 mm (0,25) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Max. Current
Pair(s)	18.2 Ohm/1000ft	17.42 Ohm/1000ft (57.15 Ohm/km)	14 pF/ft (46 pF/m)	38 pF/ft (120 pF/m)	100 Ohm	0.232 µH/ft (0.761 µH/m)	6 Amps per conductor @ 30°C
Conductor(s)	6.9 Ohm/1000ft (23 Ohm/km)		29 pF/ft (95 pF/m)			0.168 µH/ft (0.551 µH/m)	14 Amps per conductor @ 30°C

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
75°C	-20°C to +75°C

Rayon de courbure

Stationary Min.	Installation Min.
2.5 in (64 mm)	2.5 in (64 mm)

Tension de traction maximum	29.6 kg (65.3 livres)
Poids câble en vrac	40 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur - Colonne montante, intérieur
Inflammabilité/réaction au feu	Colonne montante UL 1666, IEEE 1202 FT4, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca
Conformité NEC / UL	Article 800, CMR
Conformité CEC / C(UL)	CMG
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro du plénum	1502P

Notes sur le produit

Notes	Marquage séquentiel tous les deux pieds.

Historique

Mise à jour et révision	Numéro de révision : 0.537 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.537 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
1502R G75500	Aqua	Bobine	500 pi	612825115953	C
1502R G751000	Aqua	Bobine	1,000 pi	612825115946	C
1502R 010500	Noir	Bobine	500 pi	612825116004	C
1502R 0101000	Noir	Bobine	1,000 pi	612825115984	C
1502R 0105000	Noir	Bobine	5,000 pi	612825116011
1502R 01010000	Noir	Bobine	10,000 pi	612825115991
1502R 009500	Blanc	Bobine	500 pi	612825115977	C
1502R 0091000	Blanc	Bobine	1,000 pi	612825115960	C
