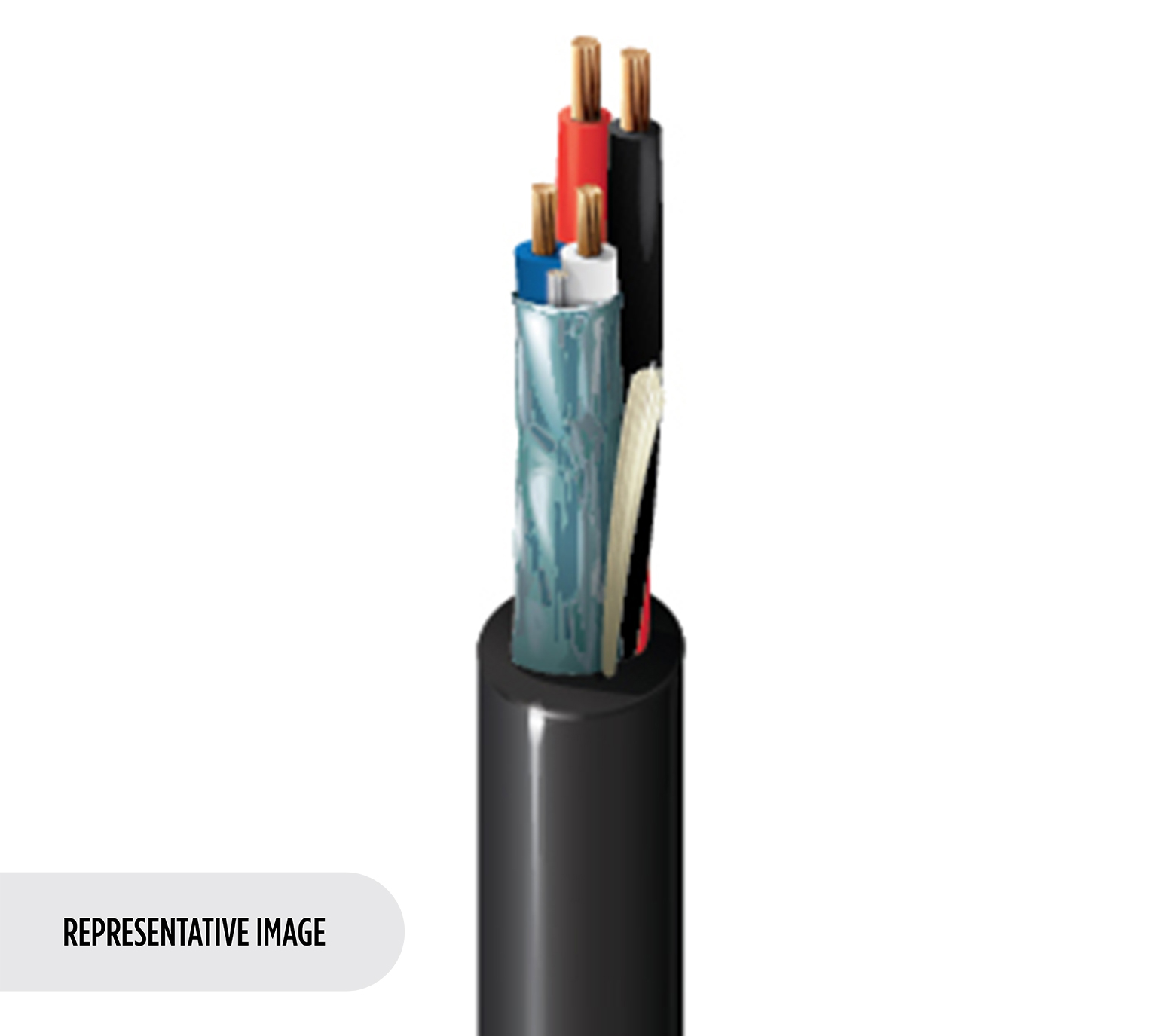

1387LP

Automatisation et éclairage, 1 paire 22 AWG, 2 conducteurs 18 AWG, CMP

...
Câble d'éclairage et d'automatisation, 1 (données) paire 22 AWG cuivre brut toronné (7x30), isolation en FEP, Blindage Beldfoil® avec drain, et 2 conducteur 18 AWG cuivre brut non blindé toronné (19x30), isolation en FEP (alimentation), Gaine PVDF classée CMP
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Automatisation et contrôle du multimédia et de l'éclairage, Système QS Lutron® Sivoia®, Unité d'entraînement du moteur

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 1 22 AWG 7x30 BC – Cuivre brut
Conducteur(s) 2 18 AWG 19x30 BC – Cuivre brut
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) FEP – Éthylène propylène fluoré 0,38 mm (0,015 po) 1,7 mm (0,066 po) Violet et blanc
Conducteur(s) FEP – Éthylène propylène fluoré 0,28 mm (0,011 po) 1,5 mm (0,058 po) Rouge et noir
Blindage interne
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)
Blindage extérieur
Matériel
Sans blindage
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVDF – Fluorure de polyvinylidène 0,43 mm (0,017 po) 5,79 mm (0,228 po)

Diamètre total du câble (nominal)

5,79 mm (0,228 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Résistance en courant continu nominal blindage interne Capacité nominale conducteur à conducteur Courant maximum
Paire(s) 17,2 Ohm/1000 pi 57,15 Ohm/km (17,42 Ohm/1000 pi) 69,6 pF/m (21,2 pF/pi 34 A par conducteur @ 30° C
Conducteur(s) 6,9 Ohm/1000 pieds (23 Ohm/km) 17 A par conducteur @ 30° C
Voltage
Tension nominale UL
300 V
Caractéristiques mécaniques
Température
Température UL Température de service
150° C -40° C à +150° C
Rayon de courbure
Stationnaire min. Installation min.
58 mm (2,3 po) 58 mm (2,3 po)

Tension de traction maximum

73,1 lbs (33,2 kg)

Poids câble en vrac

39 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262 (UL 910), FT6

Conformité NEC / UL

Article 800

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE/UE, REACH

Numéro non-plénum

1385LA

Notes sur le produit

Notes

Marquage séquentiel tous les deux pieds.

Historique

Mise à jour et révision

Numéro de révision : 0.396 Date de révision : 22-12-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
1387LP 009500 Blanc Bobine 500 pi 612825114086
