Numéro de produit : 7804R

Câble SMPTE 311M, 2 fibres, 2 conducteurs 24 AWG, 4 conducteurs 20 AWG, Gaine Belflex®, CMR

câble industriel classique SMPTE 311M, 2 fibres monomodes, 2 conducteurs en cuivre étamé 24 AWG (7x32) et 4 conducteurs en cuivre étamé 20 AWG (19x32), isolation en PVC, blindage en tresse de cuivre étamé (95 % de couverture), Gaine Belflex®, Colonne montante

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible

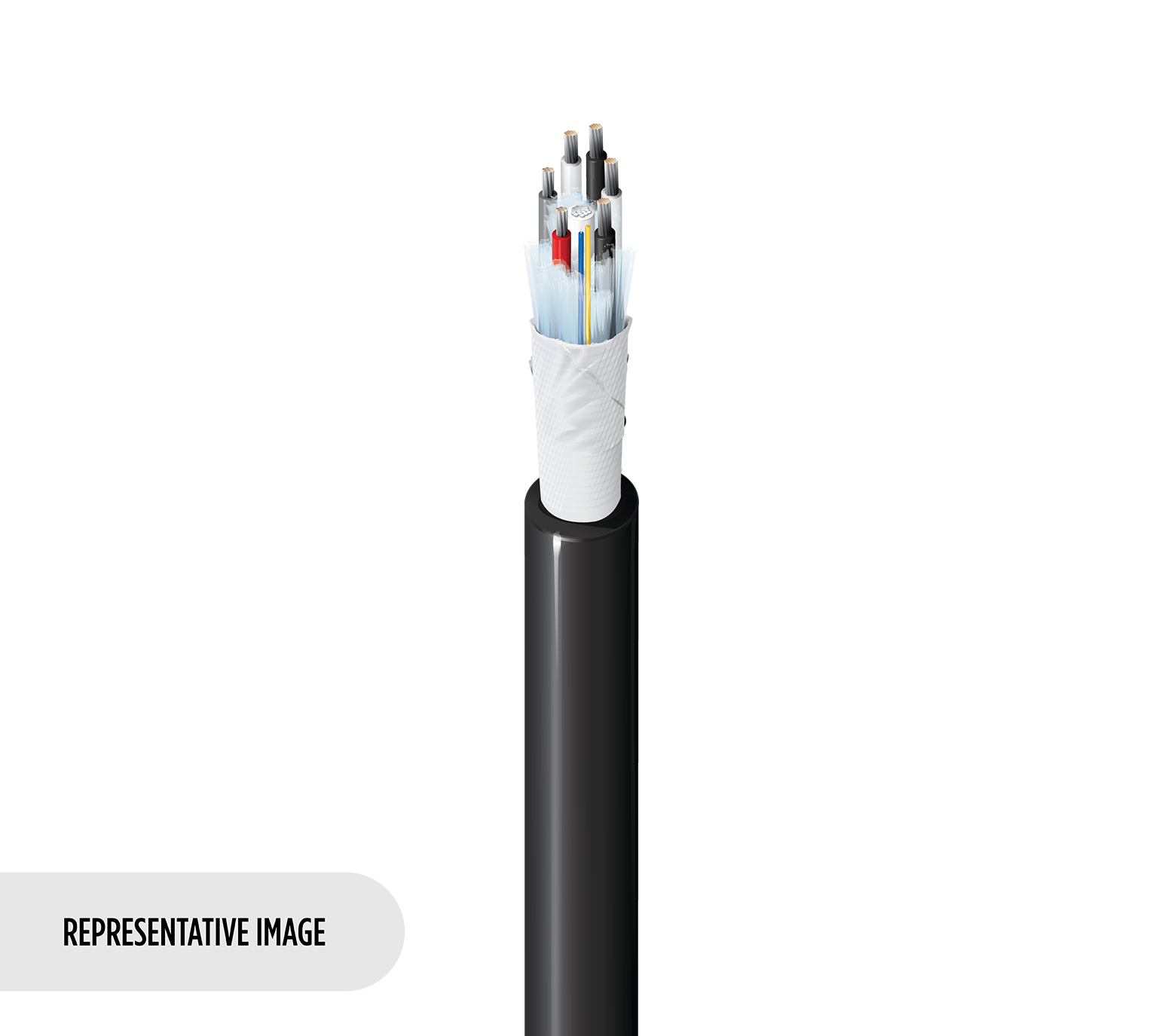

7804R
  • 7804R
1 sur 1

Spécifications

Signaler une erreur

Conducteur et isolation du multiconducteur

Élément Nombre de conducteurs AWG Câblé Matériel Résistance en courant continu nominal du conducteur Matériau d'isolation Diamètre nominal d'isolation
24 AWG 2 24 7x32 TC – Cuivre étamé 23,3 Ohm/1000 pi PVC – Chlorure de polyvinyle 0,050 po
20 AWG 4 20 19x32 TC – Cuivre étamé 8,8 Ohm/1000 pi PVC – Chlorure de polyvinyle 0,063 po

Nuancier du multiconducteur

Description Couleur
24 AWG Rouge
24 AWG Gris
20 AWG Blanc
20 AWG Noir
20 AWG Blanc/noir
20 AWG Noir/blanc

Câble multiconducteur

Matière de remplissage
Charge FR

Blindage

Tresse

Blindage extérieur nominal DCR@Cond DCR1_CP_MC

3,5 Ohm/1000 pi

Tension UL du multiconducteur

Description UL Tension nominale UL
24 AWG 300 V RMS
20 AWG 300 V RMS

Conception du câble à fibre optique

Type de fibre Nombre de fibres
OS2, G.657.A2 2

Code couleur de la fibre

Jaune, bleu

Caractéristiques du tampon

Matériau du tampon Diamètre du tampon
PVC – Chlorure de polyvinyle 900 µm

Diamètre du champ de mode

9.2 µm

Wavelength@Optical SM1

1310 nm, 1550 nm

Atténuation max. à 1310 nm

0,50 dB/km

Atténuation max. à 1550 nm

0,50 dB/km

Matériau du conducteur

Cuivre étamé

Gaine extérieure

Matériel Diamètre nominal Matériau séparateur
PVC – Chlorure de polyvinyle 0,357 po PVC – Chlorure de polyvinyle

Blindage complet

Couche 1 Type Matériel Couverture
Complet Tresse TC – Cuivre étamé 0,95 %

Gaine

PVC

Matériau séparateur sur la gaine extérieure1 1

PVC – Chlorure de polyvinyle

Diamètre nomial gaine extérieure 1 1_CP_OV

0,362 po

Plage de température de fonctionnement

-40° C à +70° C

Plage de température d'installation

-10° C à +70° C

Plage de température de stockage

-40° C à +70° C

Taux de cycle de flexion_CP_OV

15 000 cycles

Tension de traction maximum

1350 N

Poids câble en vrac

80 livres/1000 pi

Conformité NEC/(UL)

CMR

Conformité CEC/C(UL)

CMG

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2003/11/EC (BFR)

Oui

CPR Euroclass

Eca

Utilisation – Intérieur

Oui

Inflammabilité UL

Arbre vertical UL1666

Inflammabilité ​​​​​​​CSA/C(UL)

FT4

Plénum (oui/non)

N

Numéro du plénum

7804P

Mise à jour et révision

Numéro de révision : 0.332 Date de révision : 27-11-2023

Mise à jour et révision

Numéro de révision : 0.332 Date de révision : 27-11-2023

Références des pièces

Article n° Couleur UPC Longueur Note de bas de page
7804R B59CUT Noir, mat 612825189503
7804R B591000 Noir mat 612825378648 1 000 pi C
7804R B591640 Noir mat 612825189480 1,640 pi C
7804R B593280 Noir mat 612825189497 3,280 pieds C
7804R B59500 Noir mat 612825378655 500 pi C
