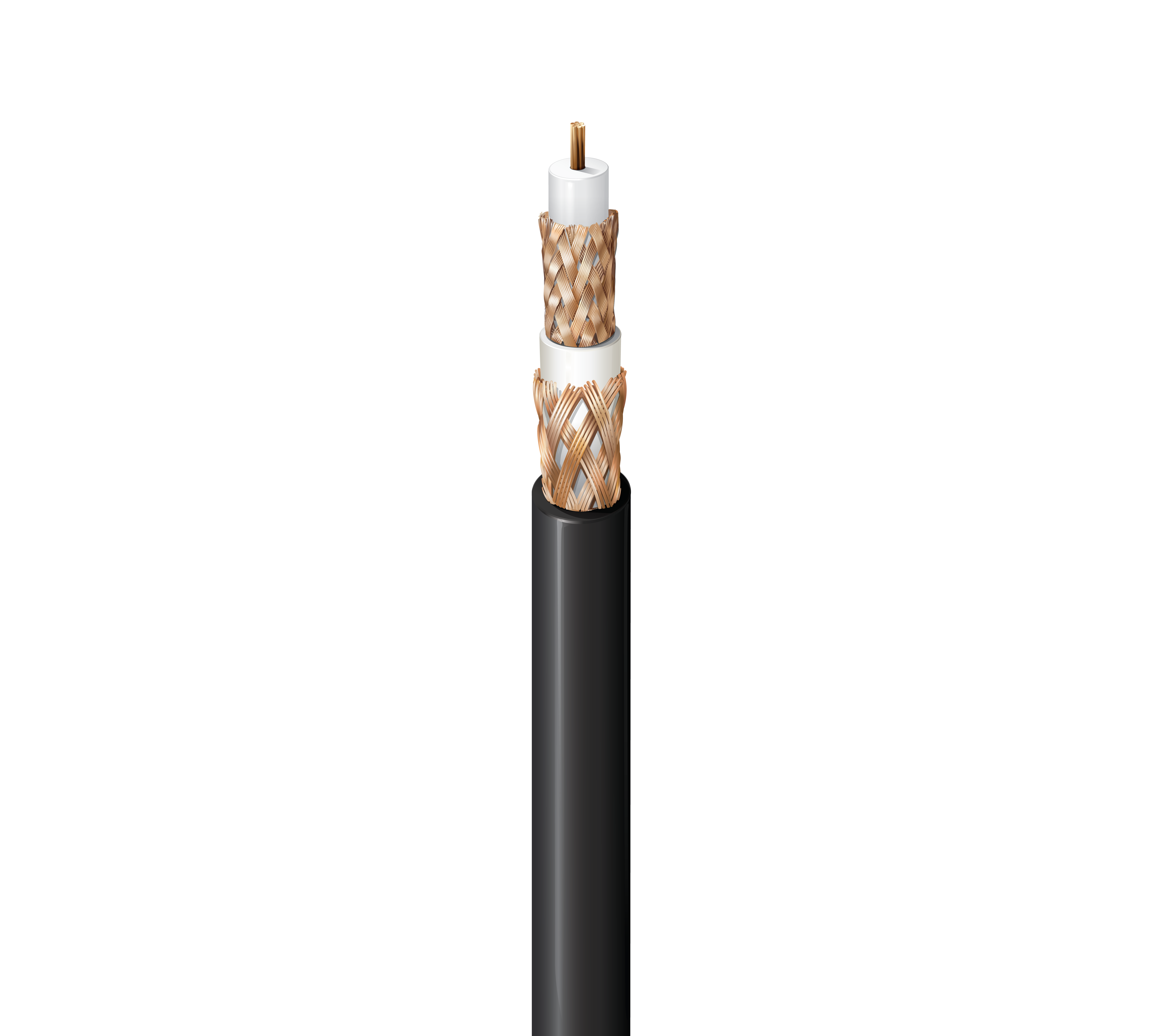

1859A

Triax, RG11, BC toronné 15 AWG, tresses doubles en cuivre brut, gaine PVDF, CMP

...
Triax, RG11, Conducteur en cuivre brut 15 AWG (19x27), isolation en FEP, Blindage tresse cuivre brut 95 %, isolation PVDF, Blindage tresse cuivre brut 90 %, gaine PVDF, CMP
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Vidéo analogique ; interconnexion de la caméra à la CCU (unité de contrôle de la caméra)

Détails de la construction

Type RG

11

Conducteur
Taille Câblé Diamètre nominale Matériel
15 AWG 19x27 0,064 po BC – Cuivre brut
isolation
Matériel Diamètre de l'isolation nom.
FEP – Éthylène propylène fluoré (mousse) 7,24 mm (0,285 po)
Blindage interne
Couche Type de blindage Matériel Couverture
1 Tresse Cuivre brut (BC) 95 %
Gaine intérieure
Matériel Diamètre nominale
PVDF – Fluorure de polyvinylidène 8,89 mm (0,350 po)
Blindage extérieur
Couche Type de blindage extérieur Matériel Couverture
1 Tresse Cuivre brut (BC) 90 %
Gaine extérieure
Matériel Diamètre nominale
PVDF – Fluorure de polyvinylidène 10,3 mm (0,406 po)
Caractéristiques électriques
Perte de retour
Fréquence Atténuation de retour
5 - 850 MHz 21 dB
850 - 4500 MHz 15 dB
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal blindage interne Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
3,0 Ohm/1000 pi (9,8 Ohm/km) 1,4 Ohm/1000 pi (4,6 Ohm/km) 1,3 Ohm/1000 pi (4,3 Ohm/km) 16,5 pF/pieds (54,1 pF/m) 75 Ohm 80 %
Voltage
Tension nominale UL
300 V (CMP)
Caractéristiques mécaniques
Température
Température UL Température de service
125° C -20° C à +125° C
Rayon de courbure
Installation min.
4,0 po

Tension de traction maximum

94,8 kg (209 livres)

Poids câble en vrac

127 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur – Plénum, intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité NEC / UL

CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.357 Date de révision : 27-11-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1859A 010500 Noir Bobine 500 pi 612825125136 C
1859A 0101000 Noir Bobine 1 000 pi 612825125129 C
1859A 0103000 Noir Bobine 3,000 pi 612825381129
1859A 0105000 Noir Bobine 5,000 pi 612825435785
