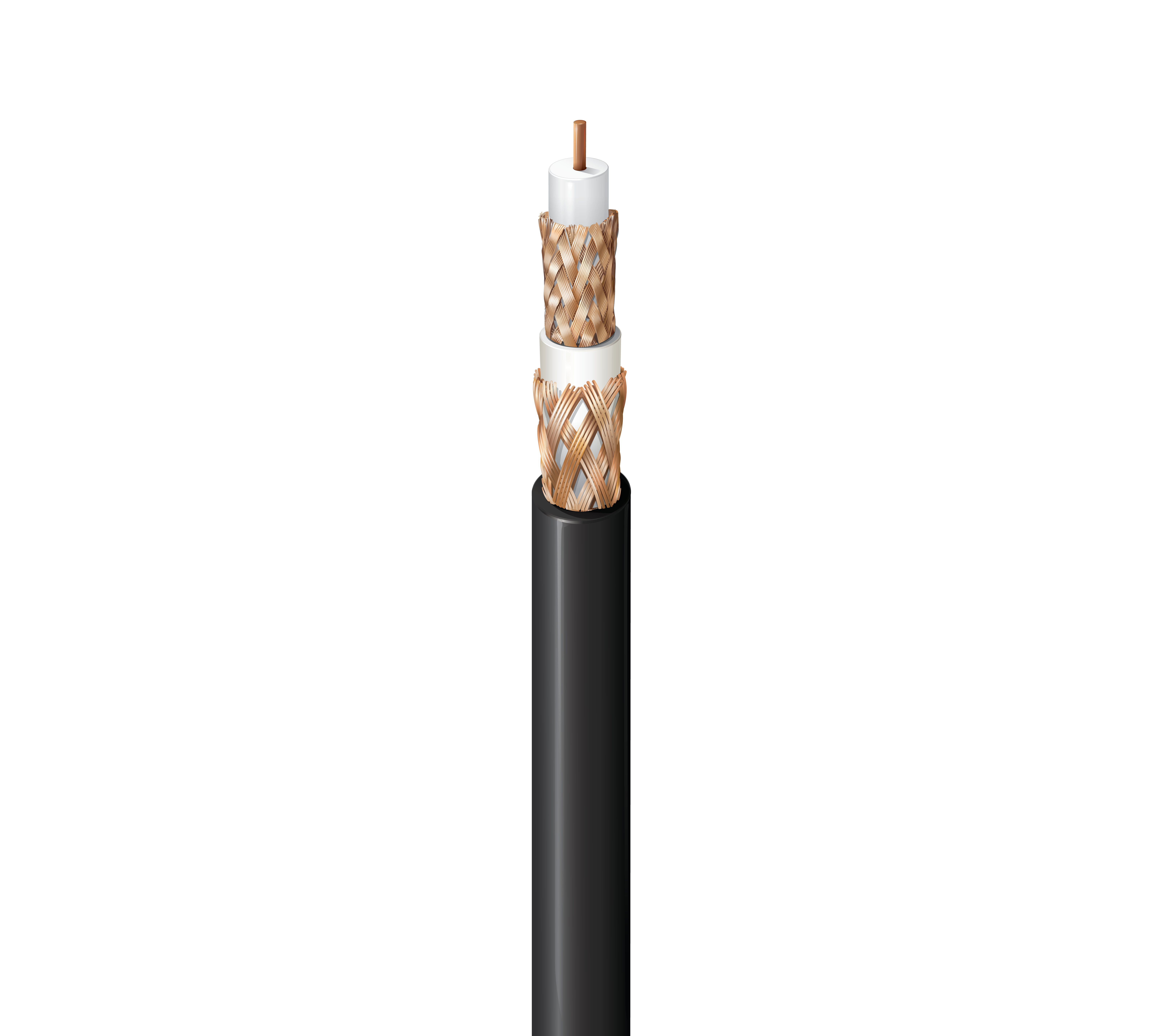

8233P

Triax, RG11, 14 AWG BC uni, tresses doubles en cuivre brut, gaine PVDF, CMP

...
Triax, RG11, conducteur en cuivre brut uni de 14 AWG, isolation en FEP, Blindage tresse cuivre brut 95 %, isolation PVDF blindage tresse 80 % cuivre brut, gaine PVDF, CMP
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Vidéo analogique ; interconnexion de la caméra à la CCU (unité de contrôle de la caméra)

Détails de la construction

Type RG

11

Conducteur
Taille Câblé Diamètre nominale Matériel
14 AWG Uni 0,064 po BC – Cuivre brut
isolation
Matériel Diamètre de l'isolation nom. Code couleur
FEP – Éthylène propylène fluoré (mousse) 7,24 mm (0,285 po) Blanc
Blindage interne
Couche Type de blindage Matériel Couverture
1 Tresse Cuivre brut (BC) 95 %
Gaine intérieure
Matériel Diamètre nominale
PVDF – Fluorure de polyvinylidène 8,89 mm (0,350 po)
Blindage extérieur
Couche Type de blindage extérieur Matériel Couverture
1 Tresse Cuivre brut (BC) 80 %
Gaine extérieure
Matériel Diamètre nominale
PVDF – Fluorure de polyvinylidène 10,4 mm (0,408 po)

Diamètre total du câble (nominal)

10,4 mm (0,408 po)

Caractéristiques électriques
Perte de retour
Fréquence Atténuation de retour
5 - 850 MHz 21 dB
850 - 4500 MHz 15 dB
Atténuation
Fréquence Atténuation nominale
1 MHz 0,09 dB/100 pi
3,6 MHz 0,28 dB/100 pi
10 MHz 0,47 dB/100 pi
71,5 MHz 1,33 dB/100 pieds
135 MHz 1.90
270 MHz 2,94 dB/100 pi
360 MHz 3,42 dB/100 pi
540 MHz 4,46 dB/100 pi
720 MHz 5,41 dB/100 pi
750 MHz 5,51 dB/100 pi
1000 MHz 6,74 dB/100 pi
1500 MHz 9,03 dB/100 pi
2250 MHz 11,30 dB/100 pi
3000 MHz 12,54 dB/100 pi
3000 MHz 17,00 dB/100 pieds
4000 MHz 27,45 dB/100 pi
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal blindage interne Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
2,5 Ohm/1000 pi 1,6 Ohm/1000 pi (5,2 Ohm/km) 1,4 Ohm/1000 pi (4,6 Ohm/km) 16,5 pF/pieds (54,1 pF/m) 75 Ohm 80 %
Voltage
Tension nominale UL
300 V (CMP)
Caractéristiques mécaniques
Température
Température UL Température de service
125° C -15° C à +125° C
Rayon de courbure
Installation min.
100 mm (4,0 po)

Tension de traction maximum

77 kg (170 livres)

Poids câble en vrac

132 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur – Plénum, intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité NEC / UL

CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro non-plénum

8233A

Historique

Mise à jour et révision

Numéro de révision : 0.450 Date de révision : 29-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
8233P 010500 Noir Bobine 500 pi 612825440031
8233P 0101000 Noir Bobine 1 000 pi 612825196662
8233P 0105000 Noir Bobine 5,000 pi 612825354970
