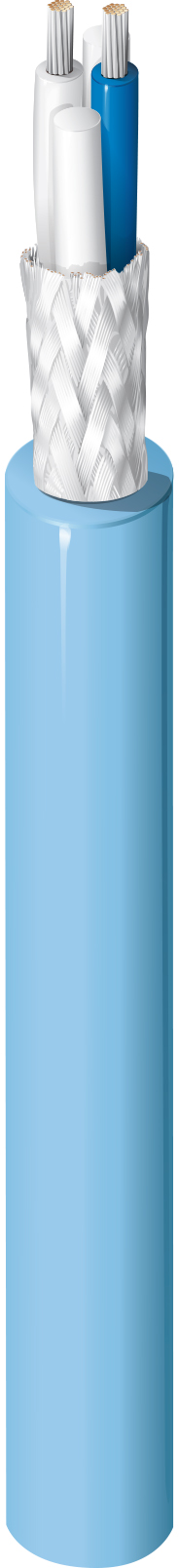

Câble à paires multiples 81553

Twinax, 77 ohms, 24 AWG toronné (19 x 36) .024" conducteur en alliage de cuivre haute résistance recouvert d'argent, isolation TFE, blindage tressé en alliage de cuivre haute résistance recouvert d'argent (couverture de 93 %), gaine PFA, produit commercial non QPL

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Détails de la construction

Conducteur

No. of Elements	Size	Stranding	Nom. Diameter	Material
2	24 AWG	19x36	0.024 in	SHSCA - Silver Coated High Strength Copper Alloy

isolation

Material	Nom. Insulation Diameter	Color Code
PTFE - Polytetrafluoroethylene	0.042 in (1.1 mm)	White & Blue

Blindage extérieur

Outer Shield Type	Material	Coverage
Braid	Silvered High Strength Copper Alloy (SHSCA)	93%

Gaine extérieure

Material	Nom. Diameter
PFA - Perfluoroalkoxy	0.129 in (3.28 mm)

Caractéristiques électriques

Atténuation

Frequency	Nom. Attenuation
1 MHz	1.2 dB/100ft
10 MHz	4.0 dB/100ft
50 MHz	9.2 dB/100ft
100 MHz	13.0 dB/100ft
200 MHz	18.4 dB/100ft
400 MHz	26.1 dB/100ft
700 MHz	34.6 dB/100ft
900 MHz	39.3 dB/100ft
1000 MHz	41.4 dB/100ft

Électricité

Nom. Conductor DCR	Nom. Outer Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
24.5 Ohm/1000ft	7.3 Ohm/1000ft (24 Ohm/km)	24.0 pF/ft (78.7 pF/m)	77 Ohm	70%

Voltage

UL Voltage Rating
150 V RMS

Caractéristiques mécaniques

Température

UL Temperature	Operating
200°C	-55°C To +200°C

Rayon de courbure

Stationary Min.	Installation Min.
1.29 in (32.8 mm)	1.29 in (32.8 mm)

Tension de traction maximum	23 kg (51 livres)
Poids câble en vrac	15 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, intérieur
Inflammabilité/réaction au feu	NFPA 262 (UL 910), IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca
Conformité NEC / UL	Article 725, CL2P
Conformité aux normes militaires	Produit commercial, non QPL (câble bus de données M17/176-00002), MIL-STD-1553)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	PF_81553 1)# Elements@Conductor1 : - Dans Stibo, il était vide et maintenant changé en 2. 2) Size@Conductor1 : - Dans Stibo, il était 24 maintenant changé en 24AWG. 3) Couleur@Tableau des couleurs 1 01 : Dans stibo, il était vide, maintenant remplacé par blanc & bleu. 4) Diamètre du câble (nominal) - Dans Stibo, il était vide et est maintenant de 0,129 po. 5) Couverture @ OuterShield1 2 - dans Stibo, il était de 93 % et est maintenant de 90 %.

Notes

PF_81553 1)# Elements@Conductor1 : - Dans Stibo, il était vide et maintenant changé en 2. 2) Size@Conductor1 : - Dans Stibo, il était 24 maintenant changé en 24AWG. 3) Couleur@Tableau des couleurs 1 01 : Dans stibo, il était vide, maintenant remplacé par blanc & bleu. 4) Diamètre du câble (nominal) - Dans Stibo, il était vide et est maintenant de 0,129 po. 5) Couverture @ OuterShield1 2 - dans Stibo, il était de 93 % et est maintenant de 90 %.

Historique

Mise à jour et révision	Numéro de révision : 0.475 Date de révision : 07-09-2025
Note de bas de page	F - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 50'., Z - LA MISE EN PLACE FINALE PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES ROULEAUX ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS PAR RAPPORT À LA LONGUEUR INDIQUÉE.

Information

Mise à jour et révision	Numéro de révision : 0.475 Date de révision : 07-09-2025
Note de bas de page	F - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 50'., Z - LA MISE EN PLACE FINALE PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES ROULEAUX ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS PAR RAPPORT À LA LONGUEUR INDIQUÉE.
