Numéro de produit: 8342

RS232, faible capacité, #24-12.5pr, SR-PVC, feuille O/A + tresse, gaine PVC, CMG

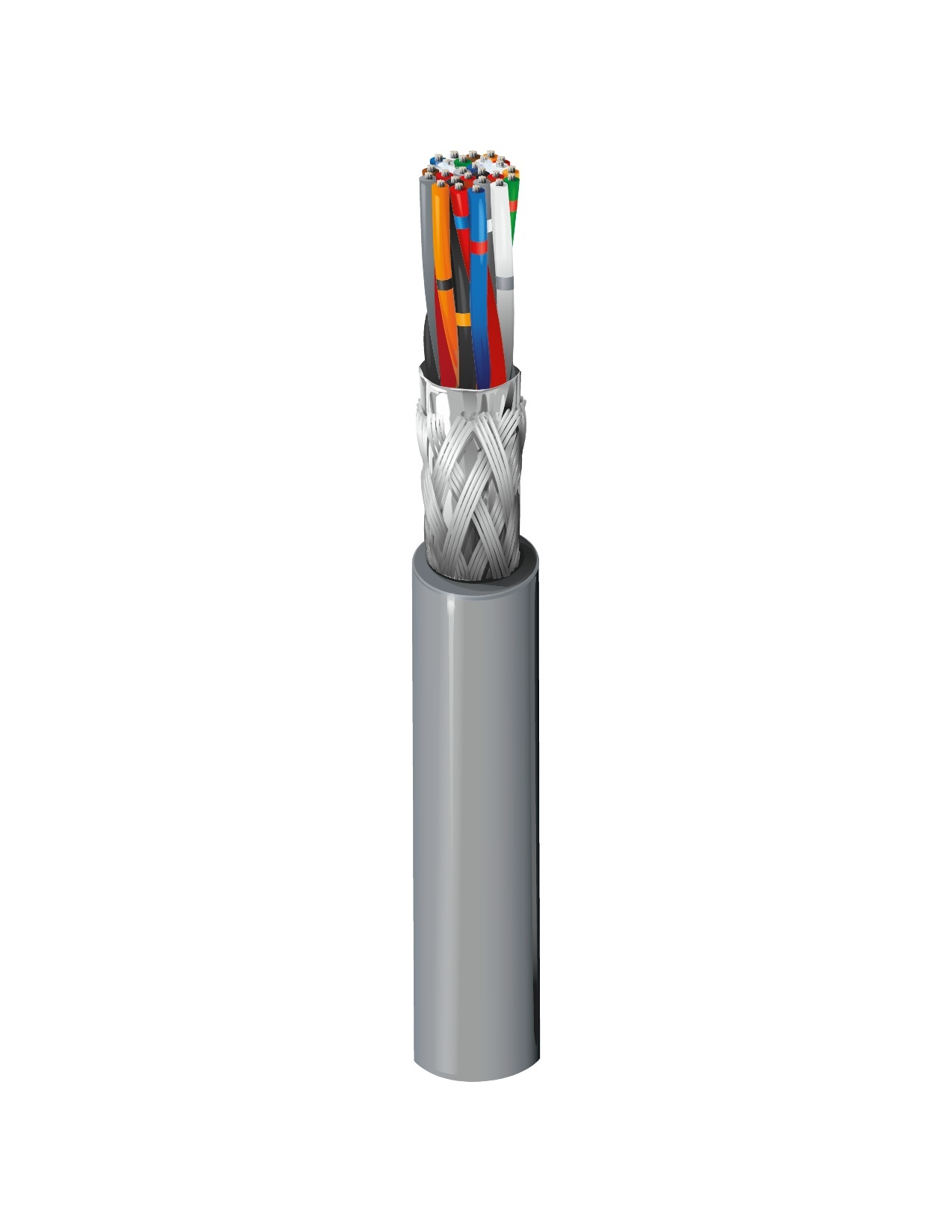

Câble informatique EIA RS-232, 12 paires, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation PVC semi-rigide, blindage global Beldfoil® (couverture 100 %) + tresse en cuivre étamé (couverture 65 %), gaine PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8342
  • 8342
1 de 1

Spécifications

Expand All

Applications recommandées

RS-232 applications à distance étendue ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 12 24 AWG 7x32 TC - Tinned Copper
Conductor(s) 1 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.0105 in (0.267 mm) 0.044 in (1.1 mm) Western Electric Standard
Conductor(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.0105 in (0.267 mm) 0.044 in (1.1 mm) Gray

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.040 in (1.0 mm) 0.407 in (10.3 mm)

Diamètre total du câble (nominal)

10,3 mm (0,407) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 28.8 Ohm/1000ft 30 pF/ft (98 pF/m) 50 pF/ft (160 pF/m) 75 Ohm 60% 1.96 Amps per Conductor at 25ºC
1.96 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

6,8 Ohm/1000 pieds (22 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Température

UL Temperature Operating
80°C -30°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
4.0 in (100 mm) 4.0 in (100 mm)

Tension de traction maximum

62.37 kg (137.5 livres)

Poids câble en vrac

100 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

Chargement UL 1685 FT4 FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464, AWM I A

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.465 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.465 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8342 060100 Chrome Bobine 100 pi 612825204671
8342 060500 Chrome Bobine 500 pi 612825204695 C
8342 0601000 Chrome Bobine 1,000 pi 612825204688 C
