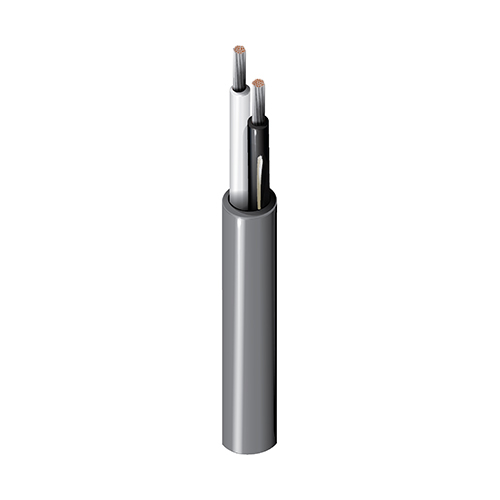

Numéro de produit : 8471NH

Électronique, TC toronné 2 C n° 16, isolation LSZH, gaine LSZH

Électronique, 2 conducteurs 16 AWG (19x29) cuivre étamé, isolation LSZH, gaine extérieure LSZH

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
8471NH
  • 8471NH
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

signaux analogiques basse tension (4-20 mA, 0-10 V, ...); commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; communication ordinateur ; câblage de panneau

Conducteur

Taille Câblé Matériel
16 19x29 TC – Cuivre étamé

isolation

Matériel Diamètre de l'isolation nom. Code couleur Notes
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 2,67 mm (0,105 po) Noir et blanc Retardateur de flamme

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 0,89 mm (0,035 po) 7,1 mm (0,28 po)

Diamètre total du câble (nominal)

7,1 mm (0,28 po)

Électricité

Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Courant maximum
14,7 Ohm/km (4,48 Ohm/1000 pi) 52 pF/m (16 pF/pi) 7,1 A par conducteur

Voltage

Tension nominale
300 V

Température

Température de service Installation Stockage
-20° C à +75° C -15° C à +80° C -45° C à +80° C

Rayon de courbure

Installation min.
71 mm (2,8 po)

Tension de traction maximum

127 N (28,6 lbf)

Poids câble en vrac

32 livres/1000 pi

Environnement compatible

Intérieur - Euroclass Dca, intérieur, non-Halogéné, résistance à la lumière

Inflammabilité/réaction au feu

IEC 60332-1-2, IEC 60332-3-24

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1 ; Classe CPR UKCA : Dca-s1,d1,a1

Conformité ISO/IEC

CEI 61034-2 - Densité de fumée, transmittance min. = 60 %

Conformité CENELEC

EN 50290-2-20

Normes européennes sans halogène

CEI 62821-1 Conformité sans halogène = Oui, CEI 60754-1 - Quantité d'halogène = Zéro, CEI 60754-2 - Quantité de gaz acides halogénés - Conductivité max. = 2,5 µS/mm, CEI 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.391 Date de révision : 02-12-2024

Mise à jour et révision

Numéro de révision : 0.391 Date de révision : 02-12-2024

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
8471NH.01500 Bleu Bobine 500 m 8719605018359
8471NH.00152 Chrome Bobine 152 m 8719605018328
8471NH.00305 Chrome Bobine 305 m 8719605018335
8471NH.00500 Chrome Bobine 500 m 8719605018342
8471NH.001000 Chrome Bobine 1,000 m 8719605018304
8471NH.001500 Chrome Bobine 1 500 m 8719605018311
8471NH.021000 Vert Bobine 1,000 m 8719605148087
8471NH.03305 Blanc Bobine 305 m 8719605197290
8471NH.03500 Blanc Bobine 500 m 8719605161666
8471NH.031000 Blanc Bobine 1,000 m 8719605161680
