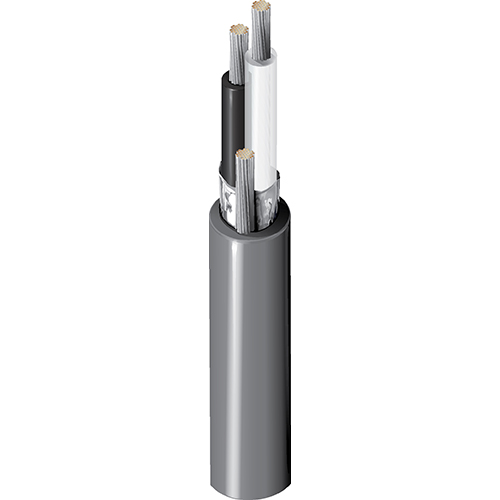

Numéro de produit: 8719ELW

Électronique, 2 C #16 Str TC, PE Ins, OS, LSZH Jkt, Cca

Électronique, 2 conducteurs 16 AWG (19 x 29) en cuivre étamé, isolation PE, blindage Beldfoil®, gaine extérieure LSZH, CPR DCa

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8719ELW
  • 8719ELW
1 de 1

Spécifications

Expand All

Applications recommandées

Signaux analogiques et contrôle numérique ; niveau de ligne audio ; communications voie ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 16 AWG 19x29 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.0285 in (0.724 mm) 0.122 in (3.10 mm) Black & Transparent

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (16x30) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 8.30 mm (0.327 in)

Diamètre total du câble (nominal)

8,30 mm (0,327 po)

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 14.76 Ohm/km (4.499 Ohm/1000ft) 26 pF/ft (85 pF/m) 200 pF/m (61 pF/ft) 0.66 µH/m (0.20 µH/ft) 7 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

5,5 Ohm/1000 pieds (18 Ohm/km)

Voltage

Voltage Rating
300 V

Température

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
42 mm (1.7 in) 83 mm (3.3 in)

Tension de traction maximum

190 N

Poids câble en vrac

80 kg/km (54 lb/1000 pi)

Environnement compatible

Intérieur - Euroclass Cca, intérieur, non halogéné, résistance à la lumière du soleil

Inflammabilité/réaction au feu

CEI 60332-3-24, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Cca-s1a,d1,a1

Conformité ISO/IEC

IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %

Conformité CENELEC

EN 50290-2-20

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.65 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.65 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
8719ELW.00500
8719ELW.001000 Chrome Bobine 10,000 m 8719605193452
