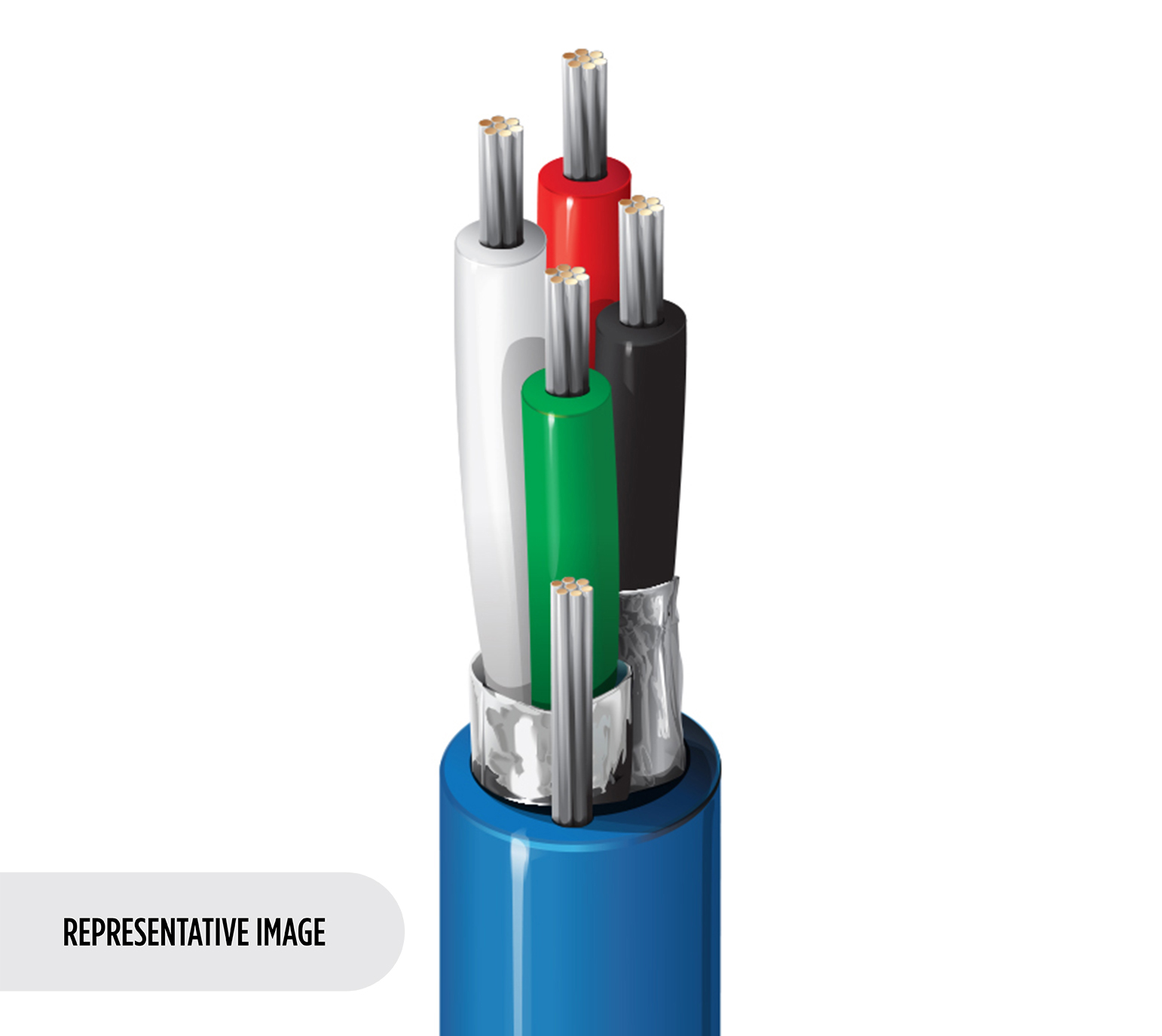

Câble à paires multiples 8723LW

Câble d'instrument audio et de contrôle, conducteurs en cuivre étamé toronné 22 AWG (7 x 30), isolation en polypropylène, paires torsadées, blindage individuel Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine LSZH, CPR Cca &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Détails de la construction

Conducteur

Element	Size	Stranding	Material
Pair(s)	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	1.17 mm (0.0461 in)	Black & Red, Green & White

Blindage interne

Shield Type	Material	Coverage	Drainwire Type	Notes
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	foil-out tape on each pair, one drain wire

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.043 in (1.1 mm)	0.22 in (5.6 mm)

Diamètre total du câble (nominal)	5,6 mm (0,22) po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
18.2 Ohm/1000ft (59.7 Ohm/km)	17.44 Ohm/1000ft (57.22 Ohm/km)	114.8 pF/m (34.99 pF/ft)	203.4 pF/m (62.00 pF/ft)	45 Ohm	66%	2.24 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating	Installation
80°C	-45°C To +80°C	-15°C To +80°C

Rayon de courbure

Installation Min.	Flexing Min.
2.2 in (56 mm)	2.2 in

Tension de traction maximum	19 kg (42 livres)
Poids câble en vrac	25 lb/1000 pi (37 kg/km)

Normes et conformité

Environnement compatible	Usage intérieur/extérieur - Euroclasse Cca, intérieur/extérieur, sans halogène, résistant à la lumière du soleil - UL 1581 sec 1200 Noir uniquement
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclass : Cca-s1a,d1,a1
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité IEC 62821-1 sans halogène = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acides halogénés - Conductivité max. = 2,5 S/mm, IEC 60754-2 - Quantité de gaz acides halogénés - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 80 % µ
Conformité aux directives européennes	Marquage CE UE
