Numéro de produit: 8740

Électronique, 1 Pr #22 Sol TC, isolation PVC, gaine PVC, CMG

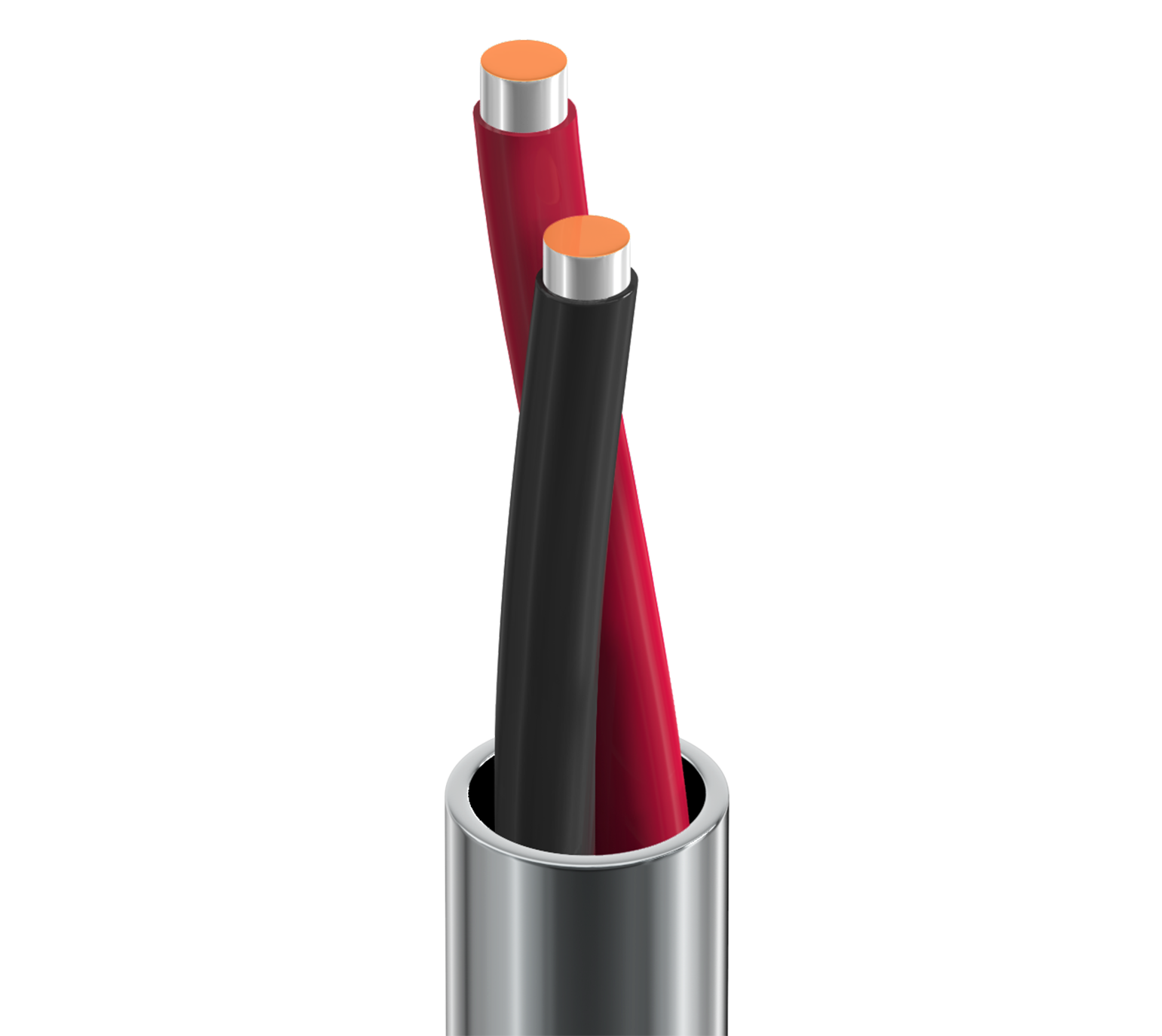

Électronique, 1 paire de conducteurs 22 AWG (solide), cuivre étamé, isolation PVC, gaine extérieure PVC, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8740
  • 8740
1 de 1

Spécifications

Expand All

Applications recommandées

Câbles téléphoniques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande basse tension (24 V, …) ; communications vocales

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG Solid TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.046 in (1.2 mm) Black & Red

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.156 in (3.96 mm)

Diamètre total du câble (nominal)

3,96 mm (0,156) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Pair(s) 20.6 Ohm/1000ft 30 pF/ft (98 pF/m) 6 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
150 V (CMG), 150 V (UL AWM 2576)

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
1.6 in (41 mm) 1.6 in (41 mm)

Tension de traction maximum

7.3 kg (16 livres)

Poids câble en vrac

12 lb/1000 pi

Environnement compatible

Intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1685 charge FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2576

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.487 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.487 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
8740 060U500 Chrome UnReel 500 pi 612825214861
8740 060U1000 Chrome UnReel 1,000 pi 612825214854
