Numéro de produit: 8760NH

Électronique, 2 C #18 Str TC, PE Ins, OS, LSZH Jkt, Dca

Électronique, 2 conducteurs 18 AWG (16 x 30) en cuivre étamé, isolation PO, blindage Beldfoil®, gaine extérieure LSZH, CPR DCa

  • Disponibilité:
    Mondial
  • Statut:
    Actif

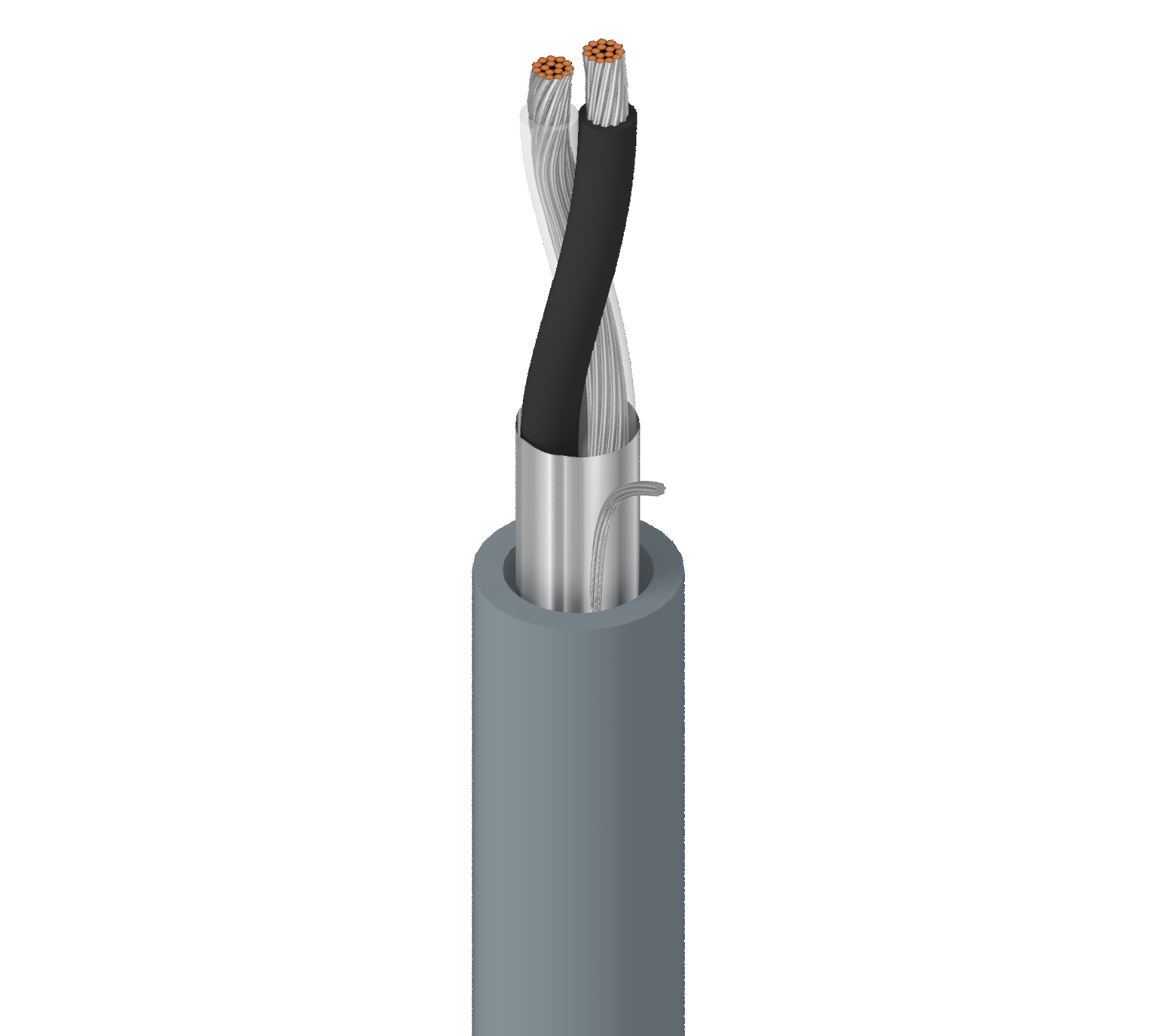

8760NH
  • 8760NH
1 de 1

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 16x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.0175 in (0.445 mm) 0.082 in (2.1 mm) Black & White

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 6.0 mm (0.24 in)

Diamètre total du câble (nominal)

6,0 mm (0,24 po)

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 21.3 Ohm/km (6.49 Ohm/1000ft) 89 pF/m (27 pF/ft) 144 pF/m (43.9 pF/ft) 0.591 µH/m (0.180 µH/ft) 4.9 Amps per Conductor at 25ºC

Voltage

Voltage Rating
300 V

Température

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
30 mm (1.2 in) 60 mm (2.4 in)

Tension de traction maximum

110 N (25 lbf)

Poids câble en vrac

48,6 kg/km (32,7 lb/1 000 pi)

Environnement compatible

Intérieur - Euroclass Dca, intérieur, non-Halogéné, résistance à la lumière

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-24

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1 ; Classe CPR UKCA : Dca-s1,d1,a1

Conformité CENELEC

EN 50290-2-20

Normes européennes sans halogène

Conformité IEC 62821-1 sans halogène = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acides halogénés - Conductivité max. = 2,5 S/mm, IEC 60754-2 - Quantité de gaz acides halogénés - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 60 % µ

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.614 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.614 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
8760NH.01500 Noir Bobine 500 m 8719605018915
8760NH.00152 Chrome Bobine 152 m 8719605018885
8760NH.00305 Chrome Bobine 305 m 8719605018892
8760NH.00500 Chrome Bobine 500 m 8719605018908
8760NH.K0500 Chrome Bobine 500 m 8719605018939
8760NH.001000 Chrome Bobine 1,000 m 8719605018878
8760NH.K01000 Chrome Bobine 1,000 m 8719605018922
8760NH.02500 Orange Bobine 500 m 8719605187765
