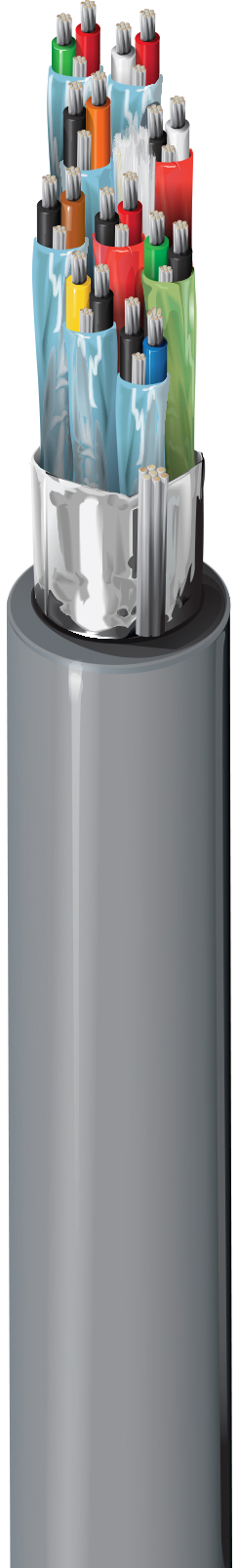

Câble à paires multiples 8764

Câble audio et de contrôle pour instruments, conducteurs solides 22 AWG, isolation en PVC, cuivre étamé, paires torsadées, blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé solide 22 AWG, gaine globale en PVC. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	9	22 AWG	Solid	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PVC - Polyvinyl Chloride	0.013 in (0.33 mm)	0.052 in (1.3 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (Solid) TC

Blindage extérieur

Material
No Shield

Gaine extérieure

Separator	Material	Nom. Thickness	Nom. Diameter	Ripcord
Tape	PVC - Polyvinyl Chloride	0.04 in (1.0 mm)	0.425 in	Yes

Diamètre total du câble (nominal)	0.425 po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Inductance	Max. Current
18.54 Ohm/1000ft	0.16 Ohm/1000ft (0.52 Ohm/km)	40 pF/ft (130 pF/m)	77 pF/ft (250 pF/m)	0.19 µH/ft (0.62 µH/m)	2.03 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
4.25 in (108 mm)	4.25 in

Tension de traction maximum	40.7 kg (89.7 livres)
Poids câble en vrac	112 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	Charge UL 1685 FT4
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMG
Conformité AWM	AWM 2464
Conformité CEC / C(UL)	CMG
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
