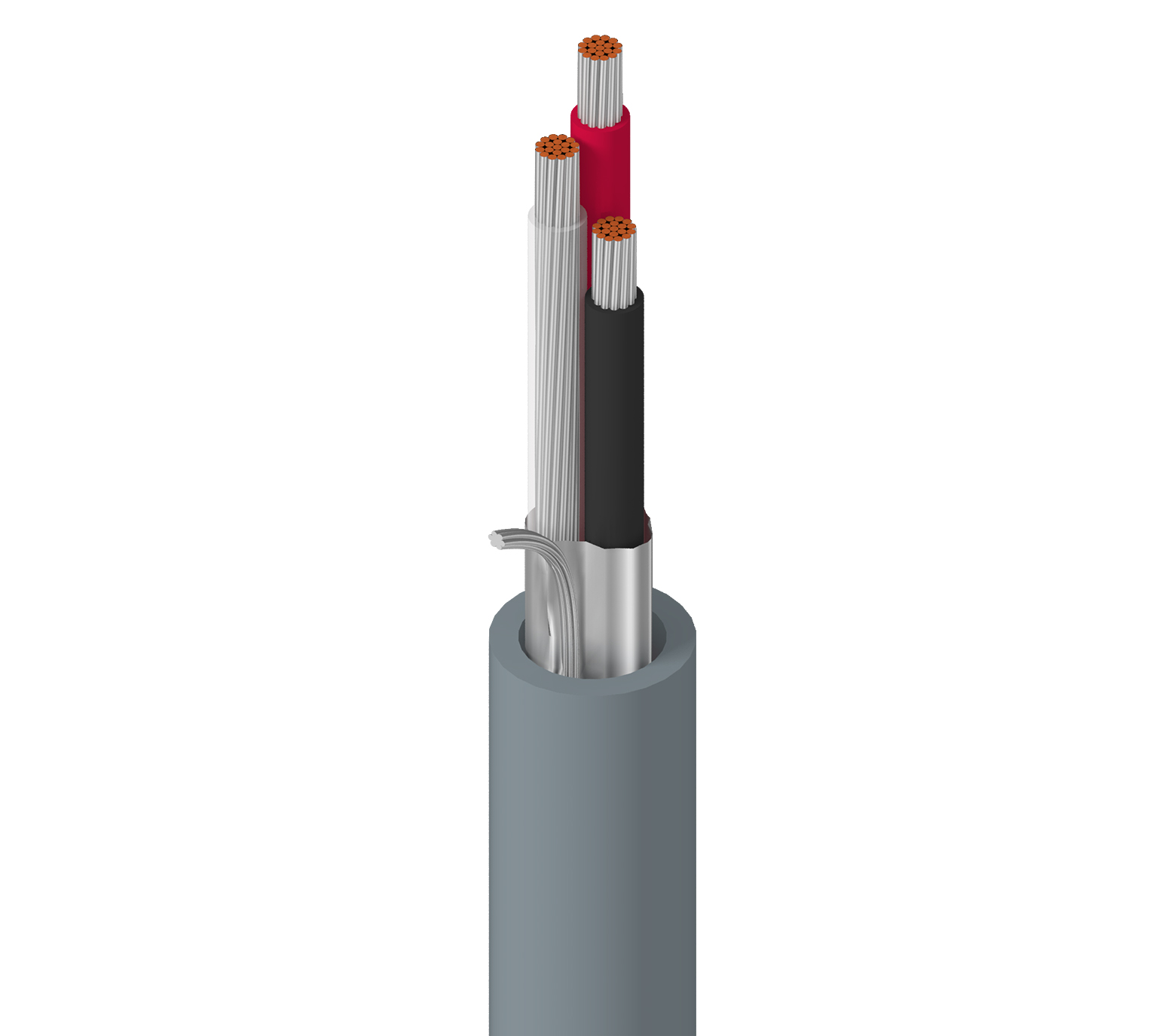

Câble à paires multiples 8772ELV

Câble électronique, 3 conducteurs AWG 20 en cuivre étamé, isolation en polyoléfine (PO, PE, PP), blindage par feuilles ou rubans de cuivre, gaine LSZH/FRNC, 300 V, B2ca

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	câble d'instrumentation et d'ordinateur ; pour les applications de transmission de données

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	No. of Conductors
20	7x28	TC - Tinned Copper	3

Nombre de conducteurs	3

isolation

Material	Nominal Diameter	Diameter +/- Tolerance	Nominal Wall Thickness
PE - Polyethylene	1.78 mm	0.05 mm	0.017 in

Nuancier

Number	Color
Wire 1	Black
Wire 2	Red
Wire 3	Clear

Blindage extérieur

Type	Material	Material Trade Name	Coverage [%]	Thickness of Foil	Drainwire Material	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil® (Z-Fold®)	100%	9 / 12 µm	TC - Tinned Copper	AWG20/7	7x28

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	5.65 mm	0.9 mm

Construction et dimensions

Câblage

Description	Twists
3 wires twisted to cable core	6 twist/ft

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR	Nominal Outer Shield DCR
34.5 Ohm/km	30.8 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
88.6 pF/m	167.3 pF/m

Impédance

Nominal Characteristic Impedance
69 Ohm

Délai

Nominal Velocity of Propagation (VP) [%]
66%

Courant

Element	Max. Recommended Current [A]
Conductor(s)	4 A

Voltage

UL Voltage Rating	Voltage Rating [V]
300 V RMS	300 V

Plage de température

Plage de température d'installation	-15°C À +80°C
Plage de température de stockage	-30°C À +80°C
Plage de température de fonctionnement	-30°C À +80°C
Plage de température de fonctionnement (installation fixe)	-30°C À +80°C

Caractéristiques mécaniques

Résistance aux huiles	IEC 60811-404
Tension de traction maximale recommandée	180 N
Rayon de courbure minimal pendant l’installation	56.5 mm
Rayon de courbure minimal des axes mineurs	2 in

Normes

CPR Euroclass	B2ca-s1,d1,a1
Conformité CENELEC	EN 50290-2-20

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur - Euroclasse B2ca
Conformité aux directives européennes	Directive UE 2003/11/EC (BFR)
Marquage CE UE	Oui
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	Oui

Utilisation

Utilisation – Intérieur	Oui
Utilisation – Non halogéné	Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité IEC	CEI 60332-1-2
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	2.5 µS/mm
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
IEC 61034-2 – Transmittance minimale de la densité de la fumée	60%

Plénum/non-plénum

Plénum (oui/non)	Non

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS) qui est sujette à modification tout au long de la phase de prototypage. La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura du Chrome comme couleur standard et des longueurs standard de 305 m ou 500 m. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 8772NH plus 6 à 7 semaines supplémentaires. Veuillez contacter votre représentant Belden pour confirmation.
