Numéro de produit : 88761

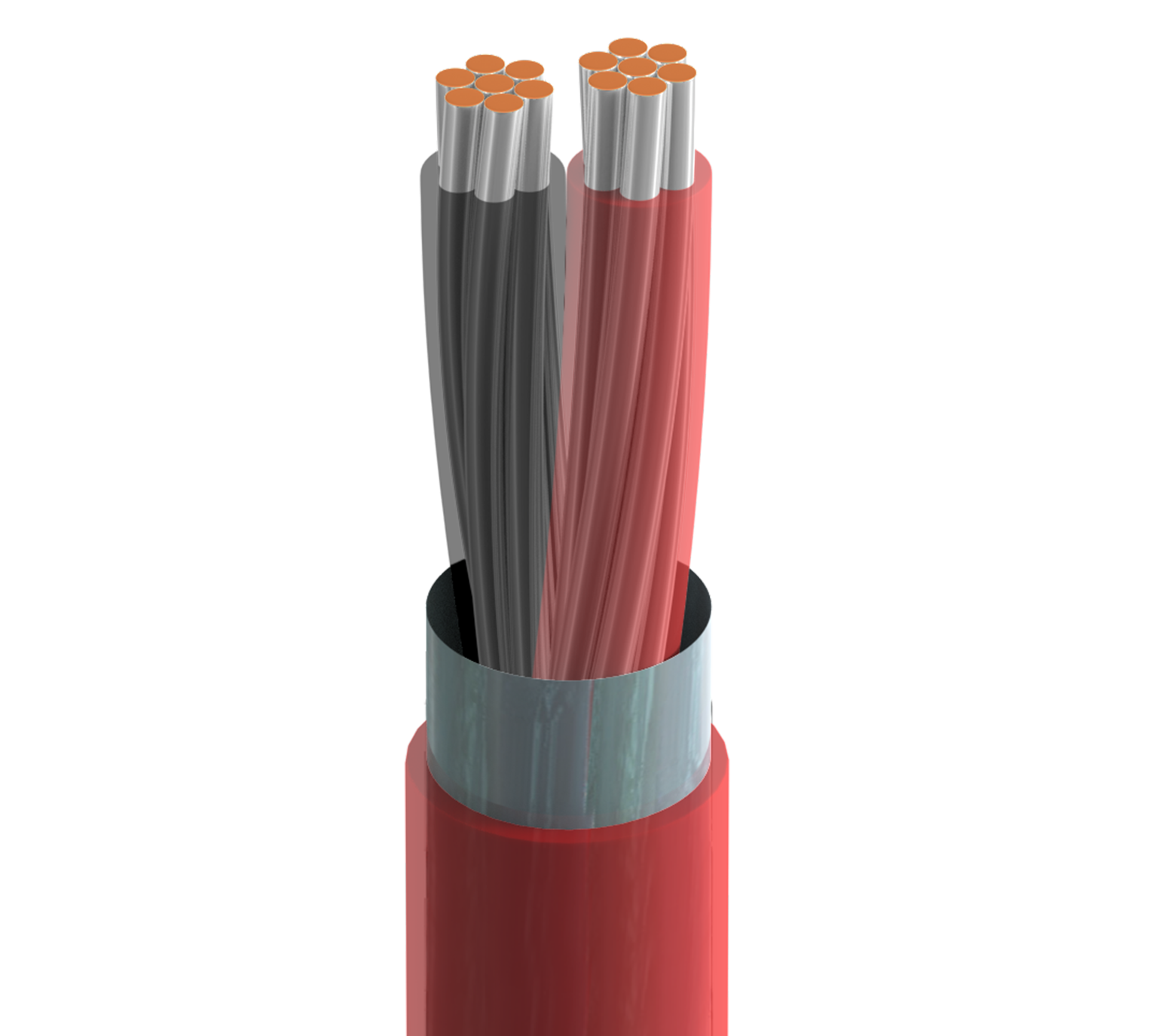

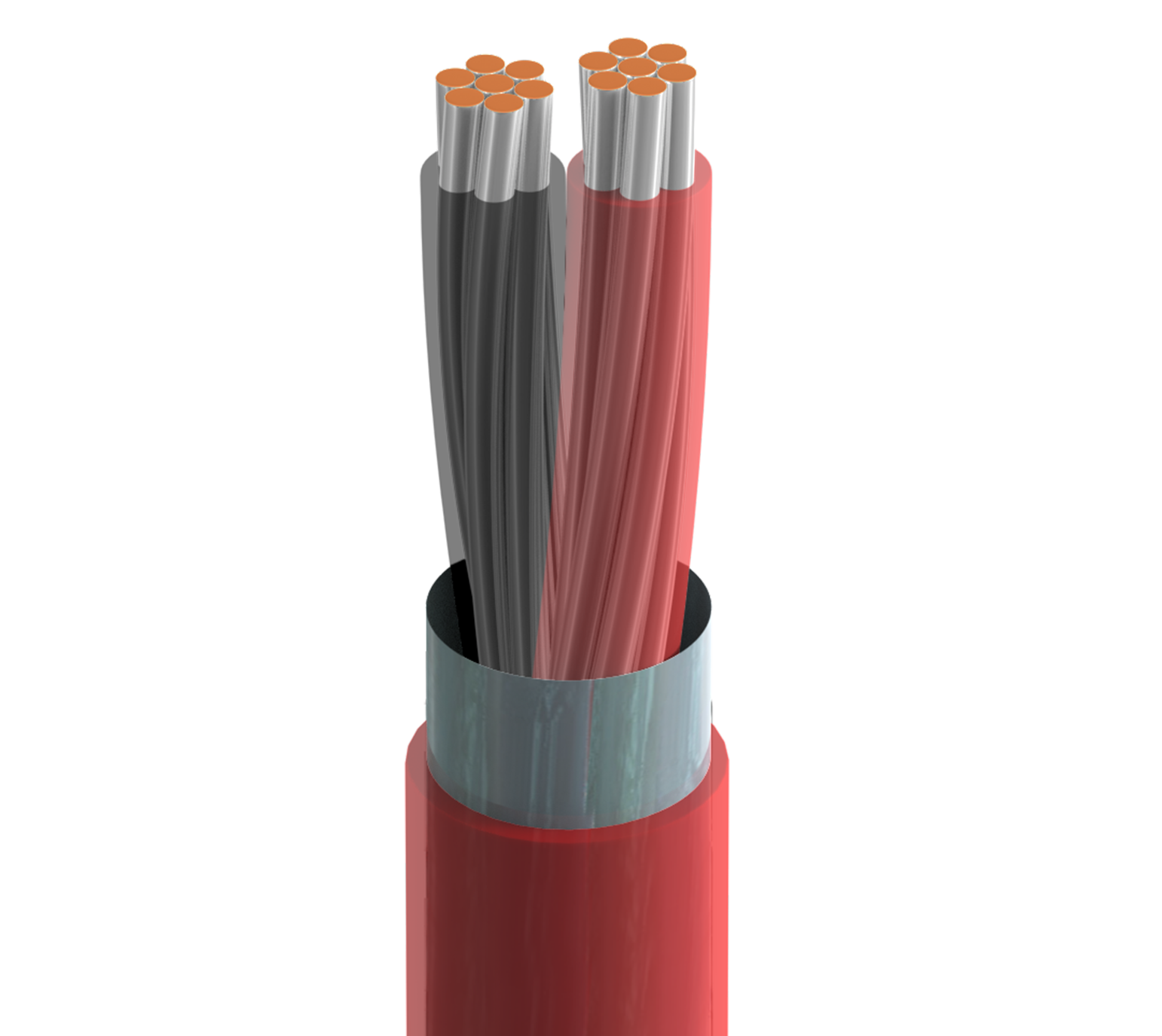

Électronique, TC toronné 2 C n° 22, isolation en FEP, OS, gaine en FEP, CMP
Électronique haute température, 2 conducteurs 22 AWG (7x30) cuivre étamé, isolation en FEP, blindage Beldfoil® général, gaine extérieure en FEP, CMP
-
Disponibilité:
Mondial
-
Inventaire mondial :
Disponible
Spécifications
Aperçu du produit
| Applications recommandées | environnements à très haute/très basse température ; résistance aux produits chimiques ; applications extérieures et enfouissement ; signaux analogiques basse tension (4-20ma, 0-10 V, ...); commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; communication voie ; câblage de panneau |
|---|
Détails de la construction
Conducteur
| Élément | Nombre d'éléments | Taille | Câblé | Matériel |
|---|---|---|---|---|
| Paire(s) | 1 | 22 AWG | 7x30 | TC – Cuivre étamé |
isolation
| Élément | Matériel | Épaisseur nominale | Diamètre de l'isolation nom. | Code couleur |
|---|---|---|---|---|
| Paire(s) | FEP – Éthylène propylène fluoré | 0,18 mm (0,007 po) | 0,042 po (1,1 mm) | Noir, rouge |
Blindage extérieur
| Type de blindage | Matériel | Couverture | Type de fil de masse |
|---|---|---|---|
| Ruban | Bi-laminé (alum+poly) | 100 % | TC 22 AWG (7x30) |
Gaine extérieure
| Matériel | Épaisseur nominale | Diamètre nominale |
|---|---|---|
| FEP – Éthylène propylène fluoré | 0,36 mm (0,014 po) | 2,95 mm (0,116 po) |
|
Diamètre total du câble (nominal) |
2,95 mm (0,116 po) |
|---|
Caractéristiques électriques
Électricité
| Élément | Résistance en courant continu maximum du conducteur | Capacité nominale conducteur à conducteur | Capacité nominale conducteur à autre (conducteurs + blindage) | Impédance caractéristique nominale | Courant maximum |
|---|---|---|---|---|---|
| Paire(s) | 18,2 Ohm/1000 pi | (110 pF/m) (35 pF/pi) | (220 pF/m) (67 pF/pi) | 42 Ohm | 9 ampères par conducteur à 30° C |
Voltage
| Tension nominale UL |
|---|
| 300 V (CMP) |
Caractéristiques mécaniques
Température
| Température UL | Température de service |
|---|---|
| 150° C | -20° C à +150° C |
Rayon de courbure
| Stationnaire min. | Installation min. |
|---|---|
| 30 mm (1,2 po) | 30 mm (1,2 po) |
|
Tension de traction maximum |
12,4 kg (27,3 livres) |
|---|---|
|
Poids câble en vrac |
13 livres/1000 pi |
Normes et conformité
|
Environnement compatible |
Intérieur, extérieur |
|---|---|
|
Inflammabilité/réaction au feu |
NFPA 262, UL 910 (Plénum), FT4, CEI 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
Article 800, CMP |
|
Conformité CEC / C(UL) |
CMP |
|
Conformité aux directives européennes |
Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE), |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Numéro non-plénum |
8761 |
Notes sur le produit
|
Notes |
Pour une utilisation dans des environnements de plénum en intérieur, mais également pour des applications en extérieur et sous terre. Teflon® est une marque déposée de E. I. duPont de Nemours and Co. utilisée sous licence par Belden, Inc. |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.587 Date de révision : 03-02-2025 |
|---|
Belden.GenericSpecificationTitle
|
Mise à jour et révision |
Numéro de révision : 0.587 Date de révision : 03-02-2025 |
|---|
Références des pièces
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 88761 002100 | Rouge | Bobine | 100 pi | 612825217343 | C |
| 88761 002500 | Rouge | Bobine | 500 pi | 612825217367 | C |
| 88761 0021000 | Rouge | Bobine | 1 000 pi | 612825217350 | C |
| 88761 002U1000 | Rouge | UnReel | 1 000 pi | 612825217336 |
